2-3.
校准
105

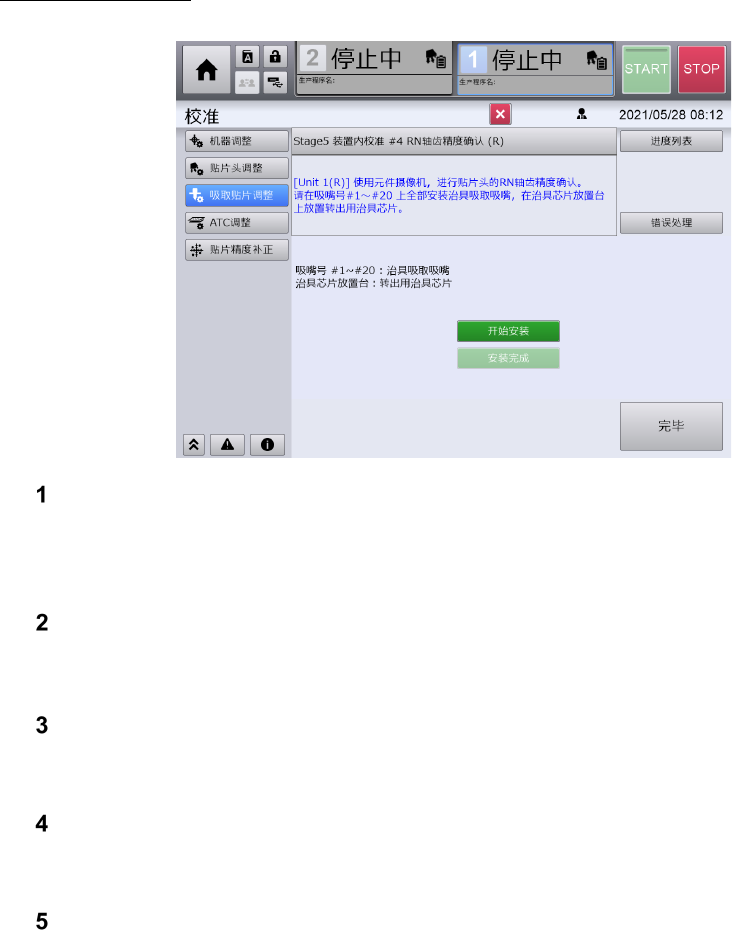

RN
轴齿轮精度确认
触摸［开始安装］。
进行左右一次性更换台车上升、前面护罩的锁定后，贴片头向安装位置移动，
RT
轴的转塔向吸
嘴号
#1
的位置旋转。然后进行左右一次性更换台车下降、前面护罩解除锁定。
将治具吸嘴安装到装置的吸嘴号#1～20 上。
并把玻璃芯片(7x7)放到治具芯片安置台上。
关闭前面护罩，触摸［安装完成］。
进行右侧装置的一次性更换台车上升、前面护罩的锁定。
触摸［完毕］。
显示确定贴片头贴装行程的画面。
触摸［校准执行］。
进行左右一次性更换台车上升、前面护罩的锁定后，对吸嘴号
#1
～
20
进行
RN
齿轮的精度确认。
校准正常完成后，显示［校准处理正常完成。］的信息。
第
2
章
操作顺序书
2-3.
校准
106

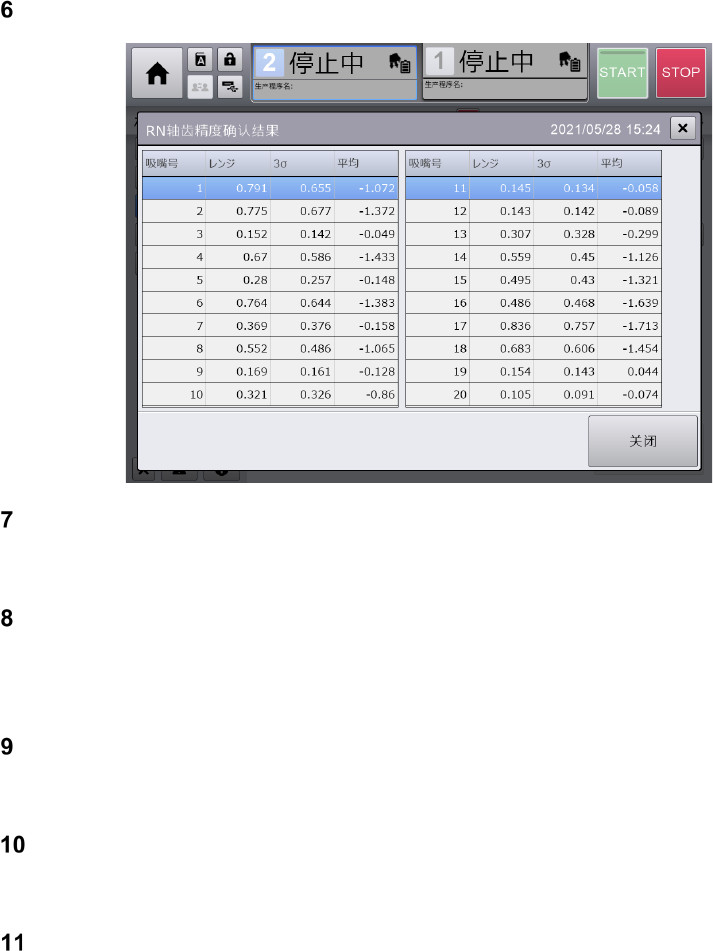

显示 RN 齿轮精度结果，确认数值后触摸［关闭］。
触摸［确认 OK］。
保存校准结果，显示基准治具吸嘴的拆卸画面。
触摸［开始安装］。
进行左右一次性更换台车上升、前面护罩的锁定后，贴片头向安装位置移动，
RT
轴的转塔向吸
嘴号
#1
的位置旋转。然后进行左右一次性更换台车下降、前面护罩解除锁定。
打开前面护罩，取下吸嘴号 #1～20 上安装的治具吸取吸嘴和玻璃芯片(7x7)。
※如接着要进行
RN
轴角度修正时，不要取下吸嘴、玻璃芯片而直接触摸第
11
步完成。
关闭前面护罩，触摸［拆卸完成］。
进行左右一次性更换台车上升、前面护罩的锁定。
触摸［完毕］。
第
2
章
操作顺序书
2-3.
校准
107
RN
轴角度补正
触摸［开始安装］。
进行左右一次性更换台车上升、前面护罩的锁定后，贴片头向安装位置移动，
RT
轴的转塔向吸
嘴号
#1
的位置旋转。然后进行左右一次性更换台车下降、前面护罩解除锁定。
将治具吸嘴安装到装置的吸嘴号 #1～20 上，把玻璃芯片(7x7)放到治具芯片安置台上。
※如前一次校准时安装的吸嘴、玻璃芯片保持原状未卸下时，直接触摸第
4
步完成。
关闭前面护罩，触摸［安装完成］。
进行右侧装置的一次性更换台车上升、前面护罩的锁定。
触摸［完毕］。
显示确定贴片头贴装行程的画面。
触摸［校准执行］。
进行左右一次性更换台车上升、前面护罩的锁定后，对吸嘴号
#1
～
20
进行
RN
齿轮的补正量计
算。校准正常完成后，显示［校准处理正常完成。］的信息。
