第 2 章 操作顺序书 2- 3. 校准 112 触摸［开始拆卸］。 进行左右一次性更换台 车上升、前面护罩的 锁定后，贴片头向安 装位置移动， RT 轴的转塔向吸 嘴号 #1 的位置旋转。然后 进行左右一次性更换台 车下降、前面护罩解 除锁定。 打开前面护罩，拆下安装在 吸嘴号 #1 ～ # 20 上的治具吸取吸嘴。 治具芯片在这里不拆下 。 关闭前面护罩，触摸［拆卸完成］。 进行左右一次性更换台 车上升、前面护罩的 锁定。 Tips…
第
2
章
操作顺序书
2-3.
校准
111

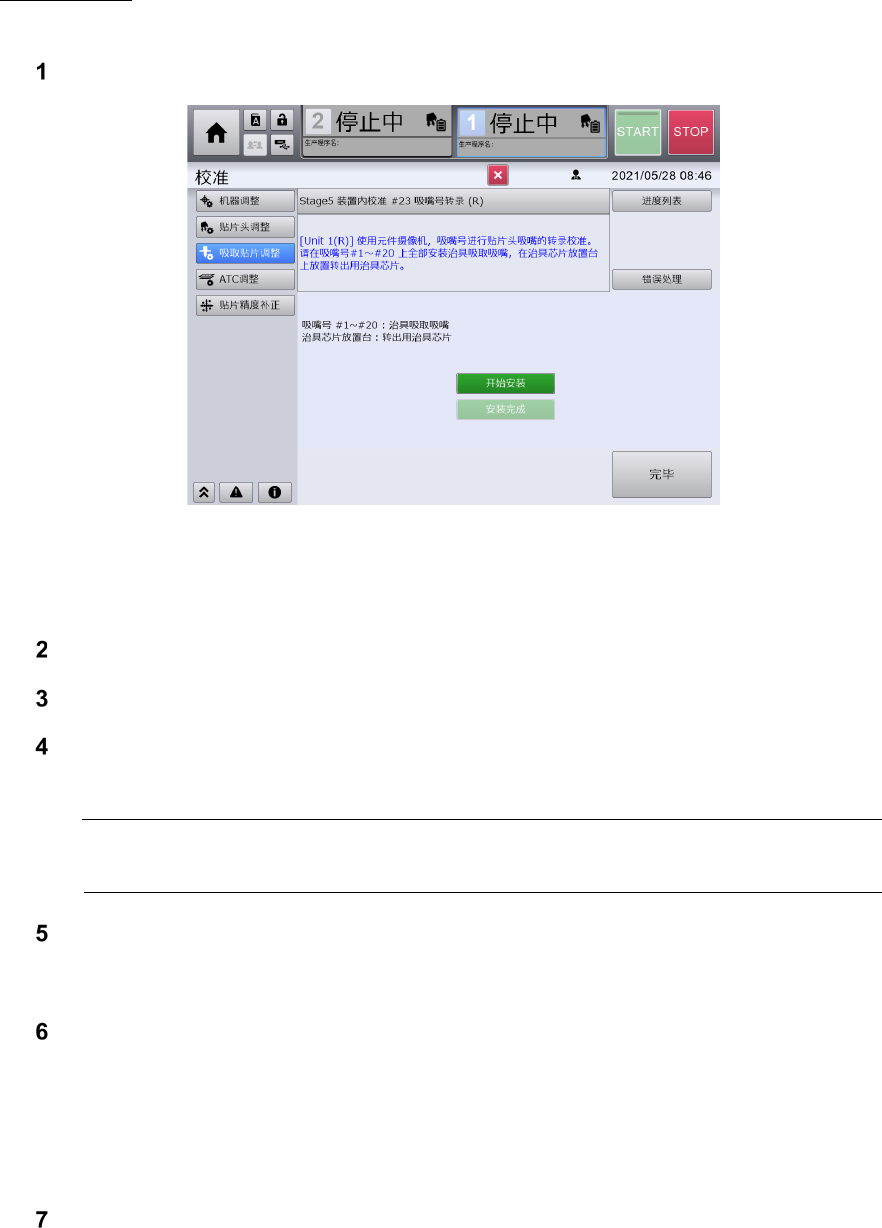

各吸嘴号转写
贴片头的贴装行程确定结束后，显示如下画面。安装右侧装置各吸嘴号转写校准用的治具吸取吸嘴。
触摸［开始安装］。
进行左右一次性更换台车上升、前面护罩的锁定后，贴片头向安装位置移动，
RT
轴的转塔向吸
嘴号
#1
的位置旋转，所有通道向身前靠。然后进行左右一次性更换台车下降、前面护罩解除锁
定。
对全部#1 ～ #20 的 吸嘴号安装治具吸取吸嘴。
把治具芯片放置于治具芯片置放处。
关闭前面护罩，触摸［安装完成］。
进行左右一次性更换台车上升、前面护罩的锁定。
Tips
•
不进行这一操作顺序也可进到下一工序。
触摸［完毕］。
显示各吸嘴号的转写画面。
触摸［校准执行］。
进行右左一次性更换台车上升、前面护罩的锁定后，使用元件摄像机进行暂定转写校准和分角
度转写校准，进行元件摄像机的倾角补正。在
#1
～
#20
的全部
吸嘴号上，对３种
Z
轴高度以
45
度的角度间距（８步）进行。
校准正常完成后，显示［校准处理正常完成。］的信息。
触摸［完毕］。
保存校准结果，显示治具吸取吸嘴的拆卸画面。
第
2
章
操作顺序书
2-3.
校准
112
触摸［开始拆卸］。
进行左右一次性更换台车上升、前面护罩的锁定后，贴片头向安装位置移动，
RT
轴的转塔向吸
嘴号
#1
的位置旋转。然后进行左右一次性更换台车下降、前面护罩解除锁定。
打开前面护罩，拆下安装在 吸嘴号#1～#20 上的治具吸取吸嘴。
治具芯片在这里不拆下。
关闭前面护罩，触摸［拆卸完成］。
进行左右一次性更换台车上升、前面护罩的锁定。
Tips
•
不进行这一操作顺序也可进到下一工序。
触摸［完毕］。
显示左侧装置装置内校准的［个别显示］画面。请根据画面指示与右侧装置相同地执行校准。
全部工序完成后，显示为［已完成装置内校准。］。
触摸［调整 OK］。
第
2
章
操作顺序书
2-3.
校准
113

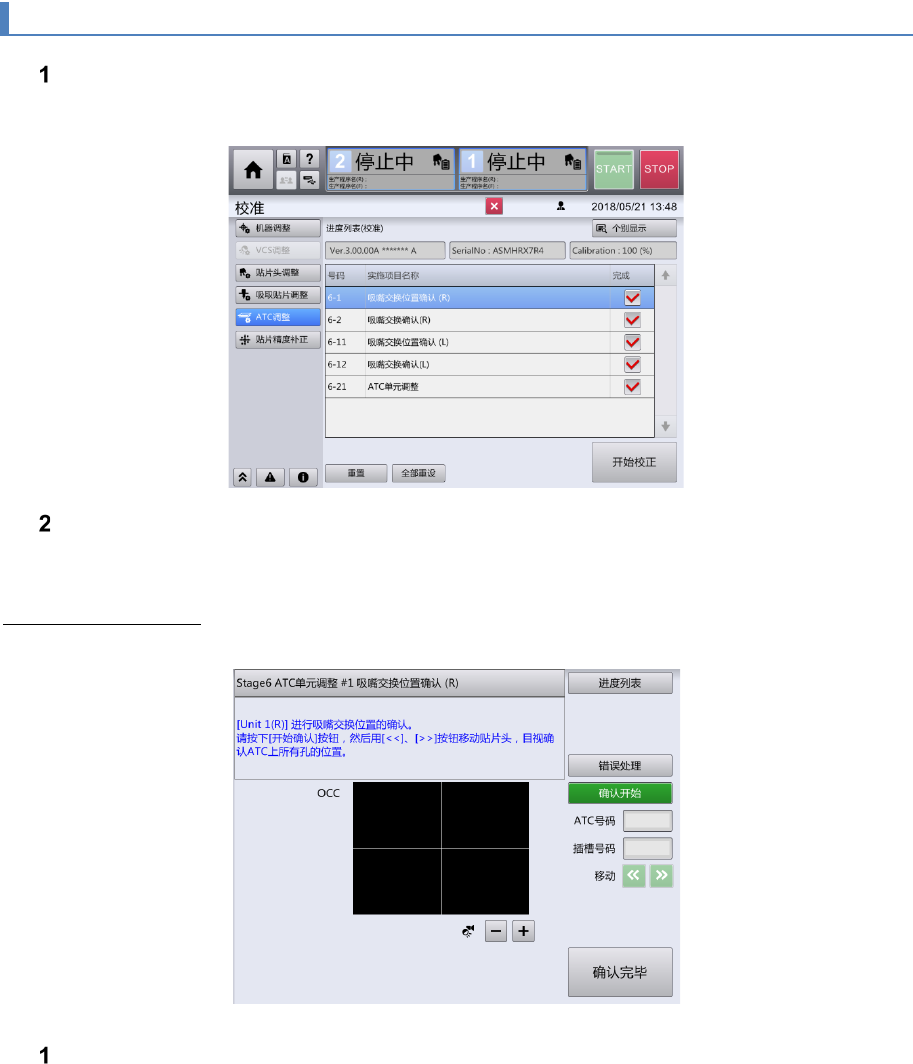

2-3-5. ATC
调整
从画面左侧的子菜单中触摸［ATC 调整］。
显示［进度列表］画面。
触摸［个别显示］。
吸嘴的更换位置确认
Stage5
的处理完成后，显示如下画面。首先进行
ATC
的位置确认。
触摸［确认开始］。
进行左右一次性更换台车上升、前面护罩的锁定后，［
ATC
号码］和［插槽号码］内显示
“1”
。
读取
1
号和
2
号吸嘴盒的标记，使
OCC
中心向
1
号吸嘴盒
1
号槽的圆孔位置移动。然后进行左
右一次性更换台车下降、前面护罩解除锁定。
OCC
图像在画面右下方显示，
OCC
照明亮灯。
