第 2 章 操作顺序书 2- 3. 校准 115 吸嘴交换测试 确认吸嘴交换 完成 后，显示如下画面 。 为了 测试吸嘴交换，把吸嘴安装 到吸嘴盒。 触摸［装置内作业开始］。 进行左右一次性更换台 车上升、前面护罩的 锁定后，装在贴片头 上的全部吸嘴收存 至吸嘴盒， 所有的基板传送轨道向 身前靠近。然后进行 左右一次性更换台车 下降、前面护罩解 除锁定。 打开前面护罩，用手拆下装置内的左右吸嘴盒。 在 2 号吸嘴盒之槽号 #1 ～ # …
第
2
章
操作顺序书
2-3.
校准
114

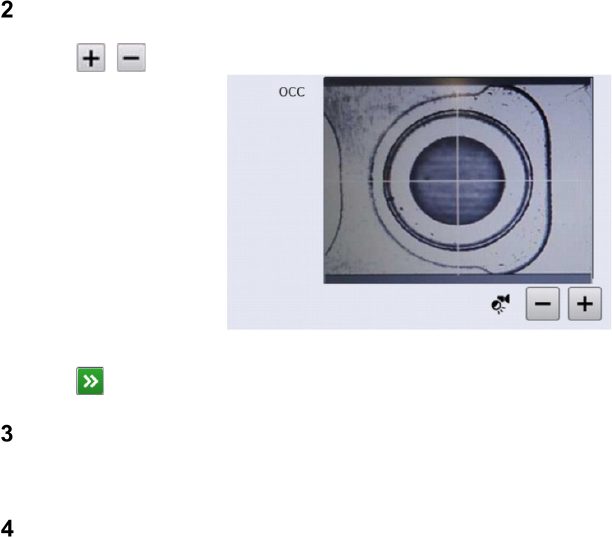

以目视确认 OCC 图像正确地出现在 ATC 圆孔位置的中央，。
触摸
/
可调整摄像机照明的亮度。
触摸 可使槽号提升
1
位。槽号到
20
时，吸嘴盒编号变为
2
。
用 OCC 图像确认１、2 号吸嘴盒之全部#1 ～ #20 槽的圆孔位置。
触摸［确认 OK］。
第
2
章
操作顺序书
2-3.
校准
115
吸嘴交换测试
确认吸嘴交换完成后，显示如下画面。
为了测试吸嘴交换，把吸嘴安装到吸嘴盒。
触摸［装置内作业开始］。
进行左右一次性更换台车上升、前面护罩的锁定后，装在贴片头上的全部吸嘴收存至吸嘴盒，
所有的基板传送轨道向身前靠近。然后进行左右一次性更换台车下降、前面护罩解除锁定。
打开前面护罩，用手拆下装置内的左右吸嘴盒。
在 2 号吸嘴盒之槽号#1～#10 和#11～#20 的位置上安装吸嘴（合计 20 个）。
将吸嘴盒装到原来的位置。
关闭前面护罩，触摸［装置内作业完成］。
进行左右一次性更换台车上升、前面护罩的锁定。
触摸［完毕］。
显示
ATC
吸嘴交换测试的画面。
第
2
章
操作顺序书
2-3.
校准
116
触摸［执行吸嘴交换测试］。
进行左右一次性更换台车上升、前面护罩的锁定后，执行全部吸嘴的
ID
识别，将
16
个吸嘴在
左右的吸嘴盒上进行交换，复原。然后进行左右一次性更换台车下降、前面护罩解除锁定。
吸嘴交换测试正常完成后，显示［吸嘴交换测试正常完成。］的信息，［完成］按钮生效。
触摸［完毕］。
显示为了进行
ATC
测试的吸嘴安装画面。
触摸［调整 OK］。
