第 2 章 操作顺序书 2- 3. 校准 116 触摸［执行吸嘴交换测试］。 进行左右一次性更换台 车 上升 、前面护罩的锁定后， 执行 全部 吸嘴 的 ID 识别，将 16 个 吸嘴 在 左右的 吸嘴 盒上进行交换，复原。然 后进行左右一次性 更换台车下降、前面护 罩解除锁定。 吸嘴交换测试正常完成 后，显示［吸嘴交换 测试正常完成。］的 信息，［完成］按 钮生效。 触摸［完毕］。 显示为了进行 ATC 测试的吸嘴安装 画面。 触摸［…
第
2
章
操作顺序书
2-3.
校准
115

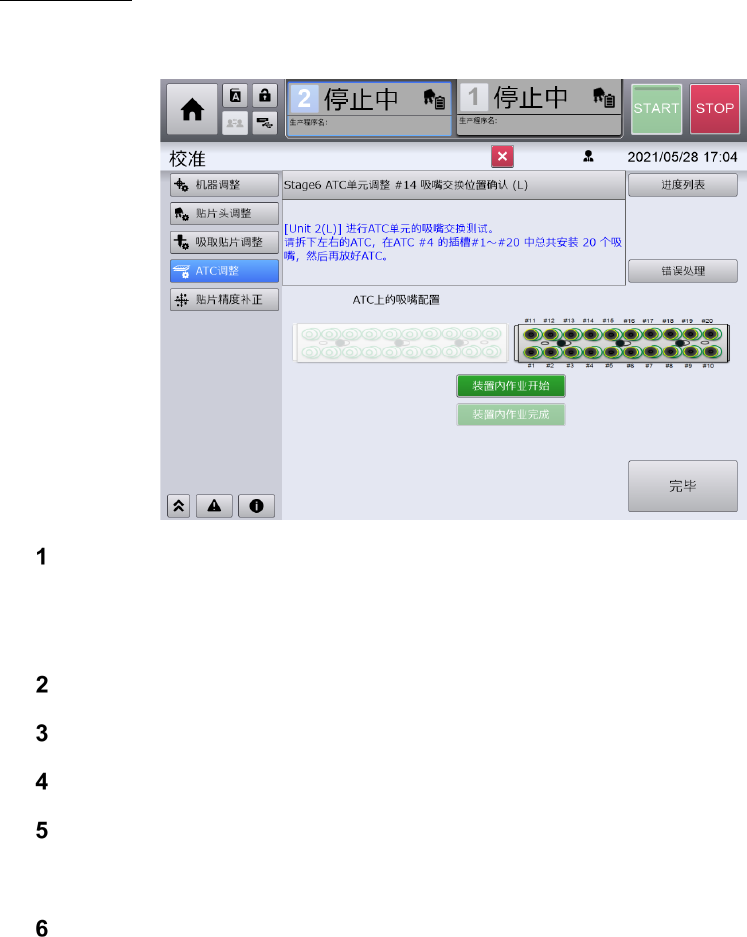

吸嘴交换测试
确认吸嘴交换完成后，显示如下画面。
为了测试吸嘴交换，把吸嘴安装到吸嘴盒。
触摸［装置内作业开始］。
进行左右一次性更换台车上升、前面护罩的锁定后，装在贴片头上的全部吸嘴收存至吸嘴盒，
所有的基板传送轨道向身前靠近。然后进行左右一次性更换台车下降、前面护罩解除锁定。
打开前面护罩，用手拆下装置内的左右吸嘴盒。
在 2 号吸嘴盒之槽号#1～#10 和#11～#20 的位置上安装吸嘴（合计 20 个）。
将吸嘴盒装到原来的位置。
关闭前面护罩，触摸［装置内作业完成］。
进行左右一次性更换台车上升、前面护罩的锁定。
触摸［完毕］。
显示
ATC
吸嘴交换测试的画面。
第
2
章
操作顺序书
2-3.
校准
116

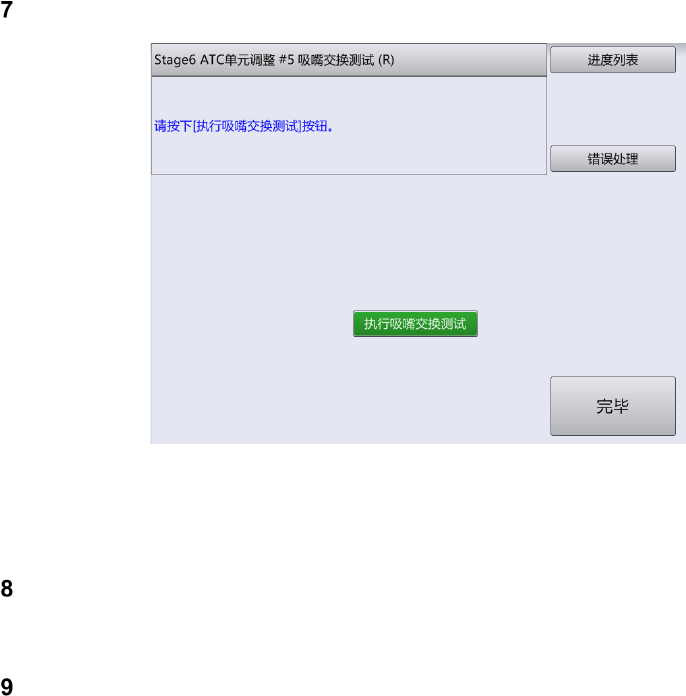

触摸［执行吸嘴交换测试］。
进行左右一次性更换台车上升、前面护罩的锁定后，执行全部吸嘴的
ID
识别，将
16
个吸嘴在
左右的吸嘴盒上进行交换，复原。然后进行左右一次性更换台车下降、前面护罩解除锁定。
吸嘴交换测试正常完成后，显示［吸嘴交换测试正常完成。］的信息，［完成］按钮生效。
触摸［完毕］。
显示为了进行
ATC
测试的吸嘴安装画面。
触摸［调整 OK］。
第
2
章
操作顺序书
2-3.
校准
117
2-3-6.
贴片精度补正
贴片精度补正中要确认贴片精度是否在规定范围内。

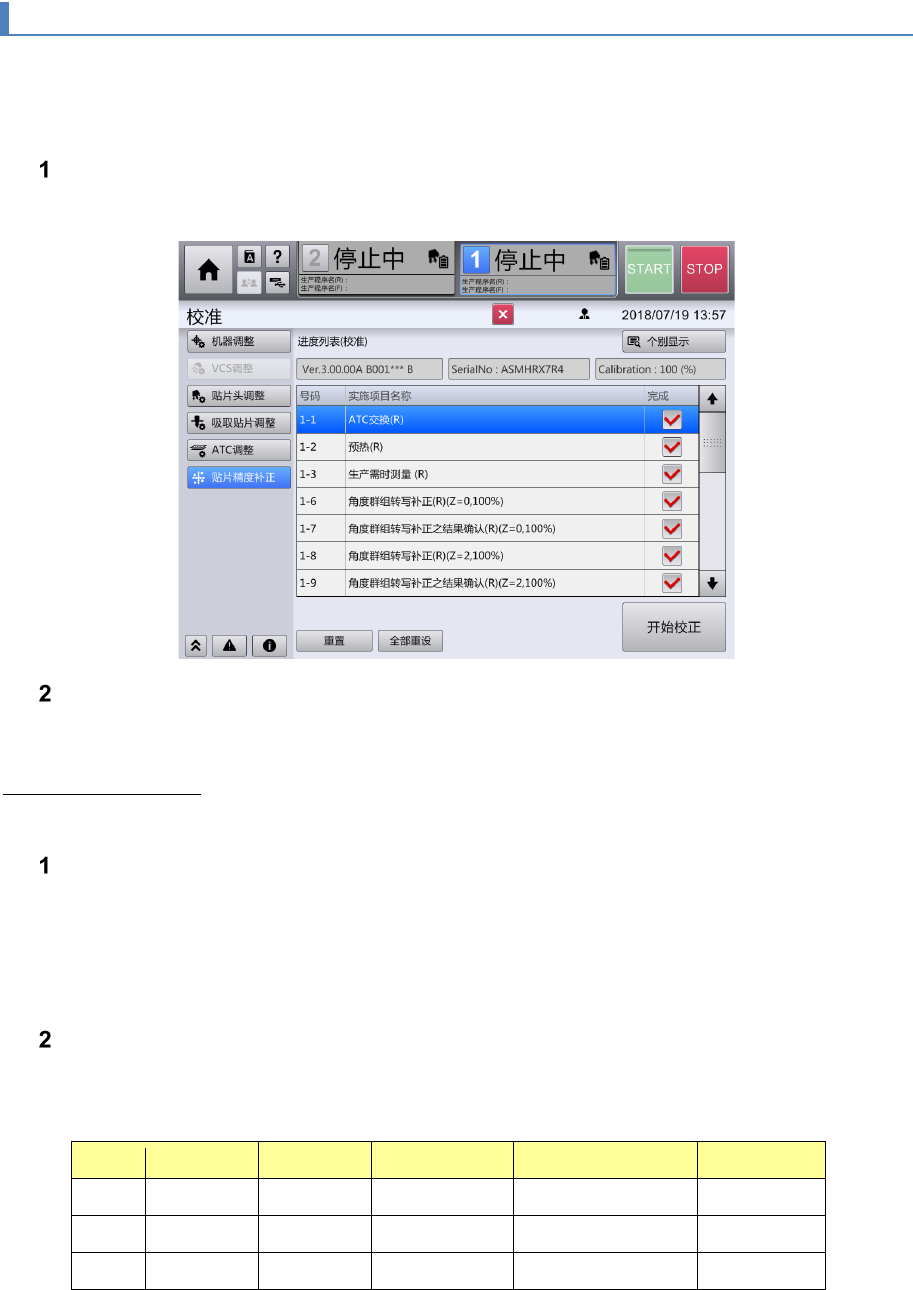

高速贴片头(P20)的贴片精度补正
从画面左侧的子菜单中触摸［贴片精度补正］。
显示［进度列表］画面。
选择要进行［贴片精度补正］的贴片头。
贴片精度补正的流程
贴片测试按以下所示的工序进行。
准备
进行测试所需的准备。
1
ATC
的交换
2
生产程序的加载
角度群组转写补正
将芯片分角度贴片到玻璃治具基板上，识别贴片后的位置，计算贴片偏移进行偏移补正。
对以下项目依次进行补正。
顺序
元件名称
通道
数值
玻璃基板
元件个数
1
0603R
前通道
Z
＝
0 mm
玻璃基板（小）
1280
2
0603R
前通道
Z
＝
2 mm
玻璃基板（小）
1280
3
0603R
前通道
Z
＝
4 mm
玻璃基板（小）
1280
