第 2 章 操作顺序书 2- 3. 校准 119 ATC 交换 请按［ ATC 交换 ］。 按［个别显示］。 按［ ATC 交换］ 。 将贴片所需的吸嘴安装到吸嘴盒，将该吸嘴盒安装到机器上。
第
2
章
操作顺序书
2-3.
校准
118
确认角度群组转写补正的结果
进行与
2
相同的动作，确认补正已实施。
对以下项目依次确认补正。
顺序
元件名称
通道
数值
玻璃基板
元件个数
1
0603R
前通道
Z
＝
0 mm
玻璃基板（小）
1280
2
0603R
前通道
Z
＝
2 mm
玻璃基板（小）
1280
3
0603R
前通道
Z
＝
mm
玻璃基板（小）
1280
吸嘴位置 X 成分补正
进行分角度转写补正后，改变机种数据，确认贴装精度在规格之内。
按如下顺序确认。
顺序
元件名称
通道
数值
玻璃基板
元件个数
1
0603R
前通道
Z
＝
0 mm
玻璃基板（大）
400
2
0603R
前通道
Z
＝
2 mm
玻璃基板（大）
400
3
0603R
前通道
Z
＝
4 mm
玻璃基板（大）
400
确认吸嘴位置 X 成分补正的结果
进行与
4
相同的动作，确认补正已实施。
对以下项目依次确认补正。
顺序
元件名称
通道
数值
玻璃基板
元件个数
1
0603R
前通道
Z
＝
0 mm
玻璃基板（大）
400
2
0603R
前通道
Z
＝
2 mm
玻璃基板（大）
400
3
0603R
前通道
Z
＝
4 mm
玻璃基板（大）
400
第
2
章
操作顺序书
2-3.
校准
119

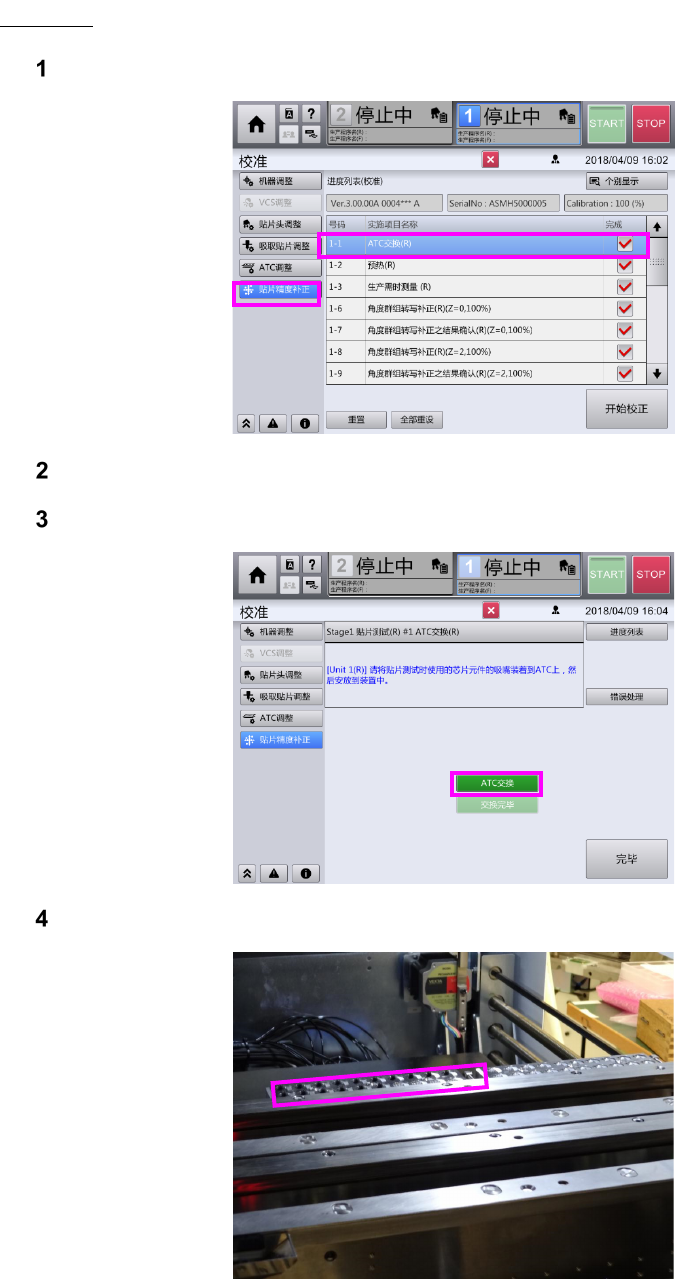

ATC
交换
请按［ATC 交换］。
按［个别显示］。
按［ATC 交换］。
将贴片所需的吸嘴安装到吸嘴盒，将该吸嘴盒安装到机器上。
第
2
章
操作顺序书
2-3.
校准
120

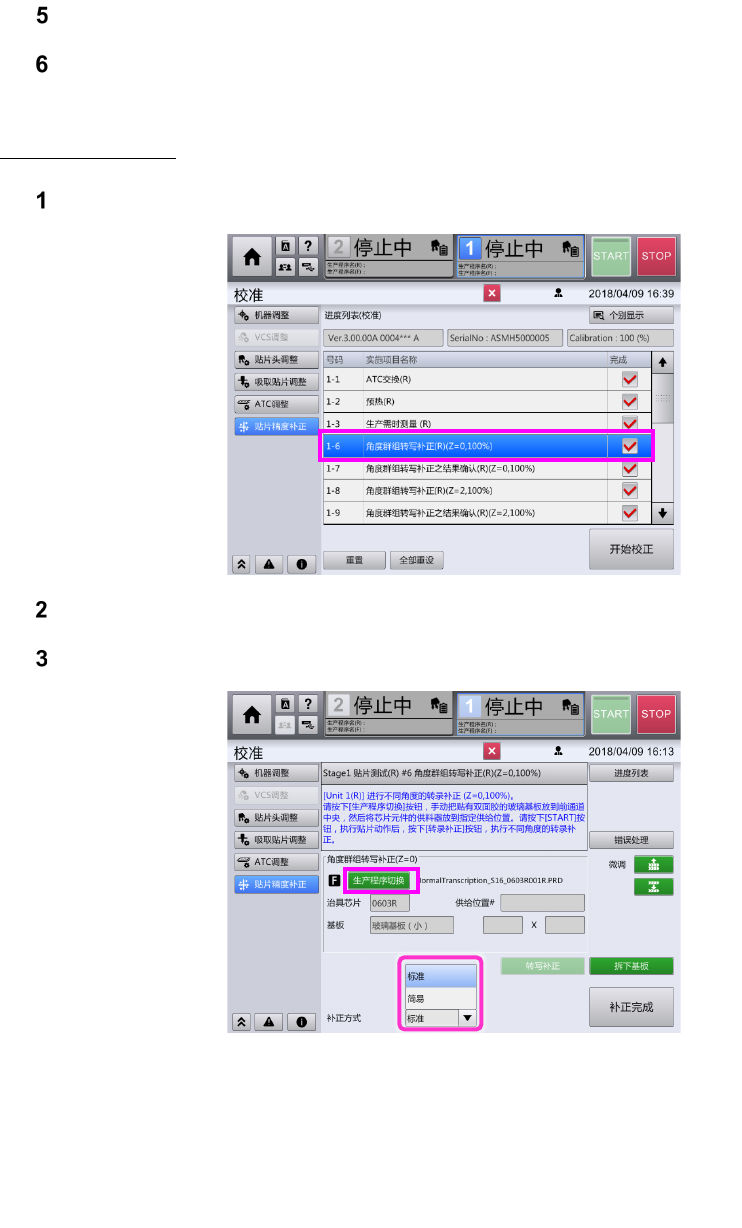

关闭前护罩，按［交换完成］。
按［完毕］。
角度群组转写补正
选择［角度群组转写补正 Z = 0, 100%］。
按［个别显示］。
按［生产程序切换］。
＜补充＞
从
Ver.2.07
开始，可选择
[
标准
] / [
简易
] 2
种补正方式。推荐
[
标准
]
。
[
标准
]
：进行
1024
点贴片，对元件识别的每个角度逐一设定转写的补正值。
[
简易
]
：进行
512
点贴片，仅考虑已有的贴片角度设定补正值 （以往）
Z=2,Z=4
的补正方式为按
Z=0
选择的补正方式。
[
标准
]
补正与
[
简易
]
补正相比较，芯片使用量与作业时间需要约
2
倍。
