第 2 章 操作顺序书 2- 3. 校准 122 角度群组转写补正结果 确认 确认补正的结果。 选择［角度群组转写补正结果确认（ Z=0, 100% ）］。 按［ 个别显示 ］。请按照与角度群组转写补正相同的步骤进行贴装。 贴装完成后，按［转录补正确认］。 如果 “ 偏差 3 σ ” 的值在规格以内，转写补正操作即结束。 规格内：按［关闭］进入到下一步骤。
第
2
章
操作顺序书
2-3.
校准
121

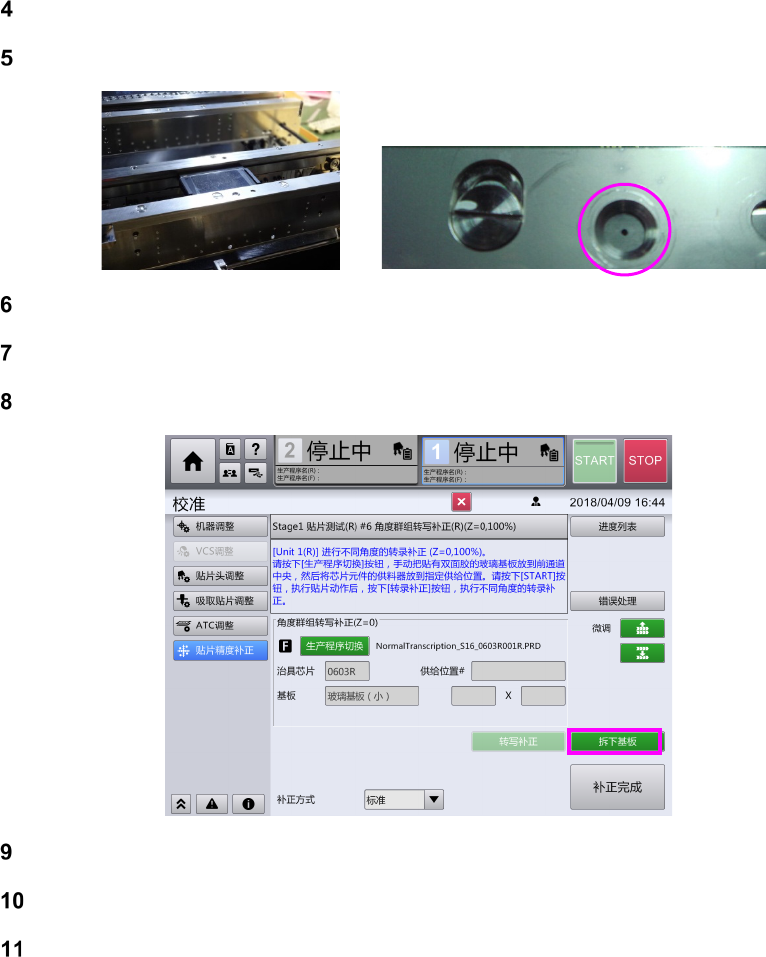

按［恢复］。
请打开前护罩进行安装，使传送装置的基准标记与玻璃基板中央对准。
将装有 0603(R)的吸嘴盒安装到 Z115 上。
长按［START］，开始贴装。贴装结束后，按［转写补正］，执行补正。
转写补正结束后，按［拆下基板］。
按［恢复］。
机器运行完成后，请打开前护罩，拆下玻璃基板。
按［补正完成］。
第
2
章
操作顺序书
2-3.
校准
122

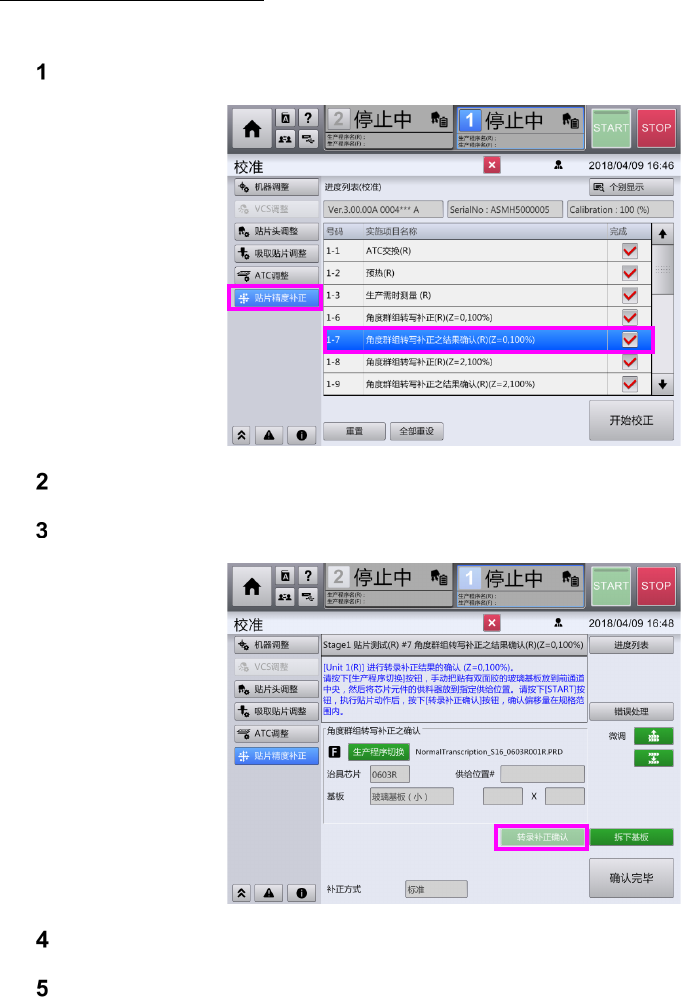

角度群组转写补正结果确认
确认补正的结果。
选择［角度群组转写补正结果确认（Z=0, 100%）］。
按［
个别显示
］。请按照与角度群组转写补正相同的步骤进行贴装。
贴装完成后，按［转录补正确认］。
如果“偏差 3σ”的值在规格以内，转写补正操作即结束。
规格内：按［关闭］进入到下一步骤。
第
2
章
操作顺序书
2-3.
校准
123

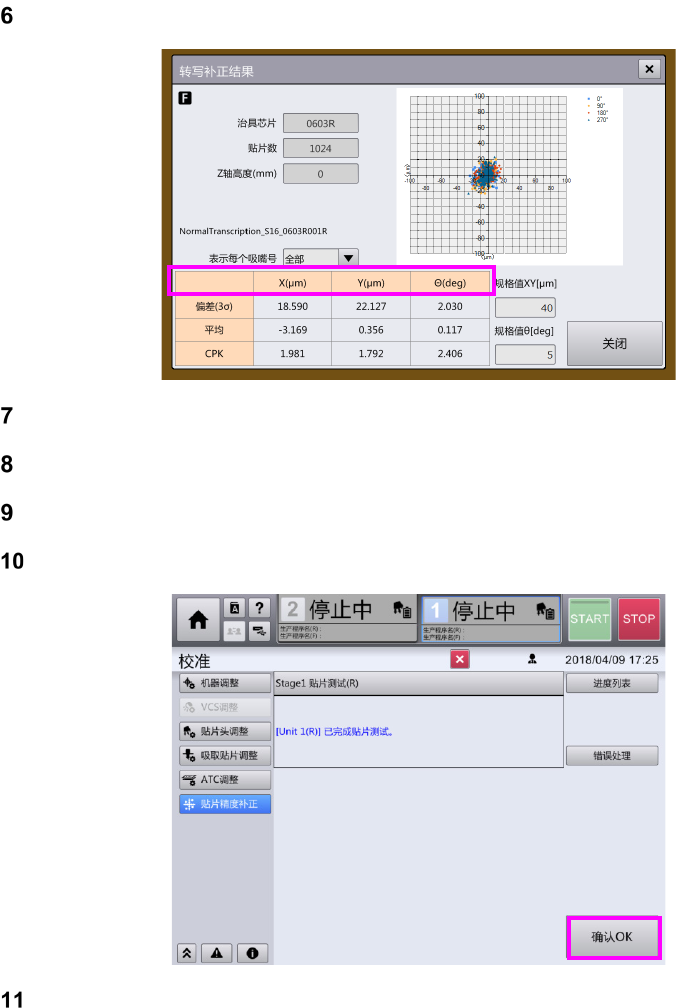

规格外：按［重新执行补正］，执行同样步骤。
按［拆下基板］。
按［恢复］。
按［确认完成］。
按［确认 OK］。
请按照相同的步骤分别执行“Z=2,100%、Z=4,100%”的角度群组转写补正及确认。
