RX-8_维修手册 - 第166页
第 2 章 操作顺序书 2- 3. 校准 124 吸嘴位置 X 成分 补正 选择［吸嘴 X 位置补正 Z = 0 ］。 按［个别显示］。 按［生产程序切换］。 按［恢复］。
第
2
章
操作顺序书
2-3.
校准
123
规格外：按［重新执行补正］，执行同样步骤。
按［拆下基板］。
按［恢复］。
按［确认完成］。
按［确认 OK］。
请按照相同的步骤分别执行“Z=2,100%、Z=4,100%”的角度群组转写补正及确认。
第
2
章
操作顺序书
2-3.
校准
124
吸嘴位置
X
成分补正

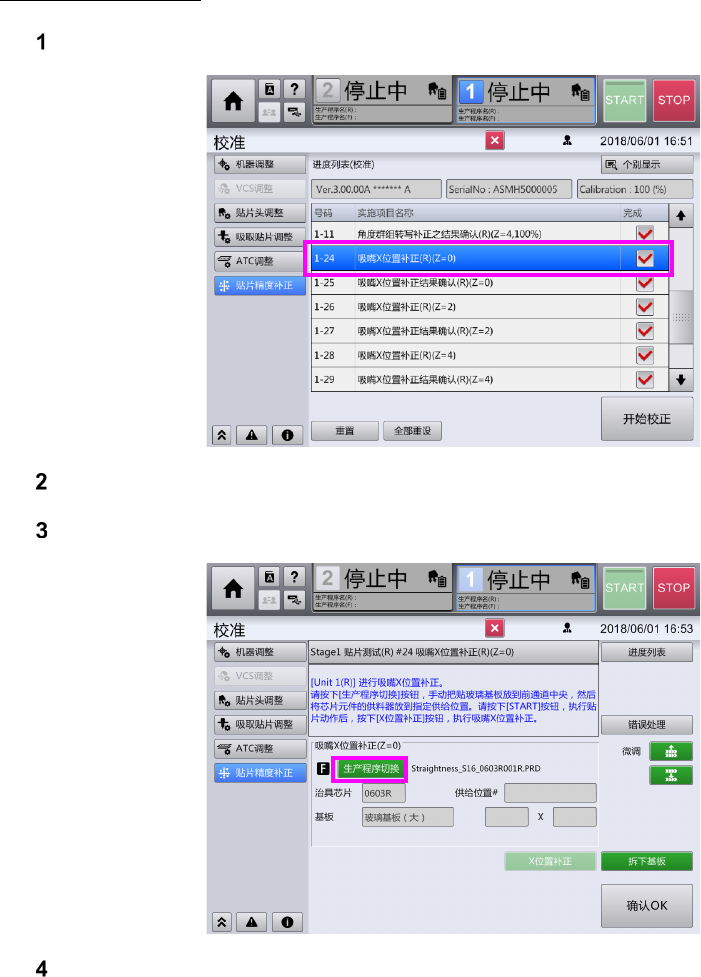

选择［吸嘴 X 位置补正 Z = 0］。
按［个别显示］。
按［生产程序切换］。
按［恢复］。
第
2
章
操作顺序书
2-3.
校准
125

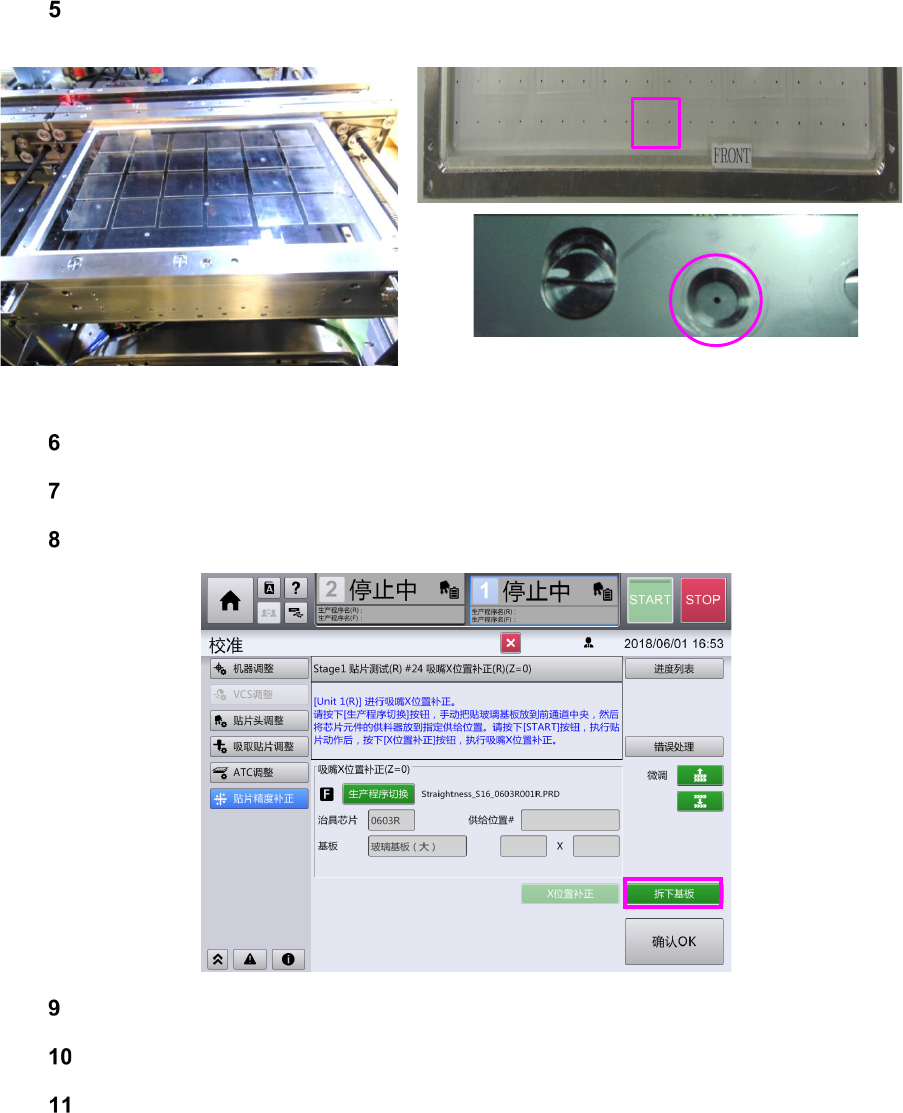

请打开前护罩进行安装，使传送装置的基准标记与玻璃基板中央对准。
将装有 0603(R)的吸嘴盒安装到 Z115 上。
长按［START］，开始贴装。贴装结束后，按［X 位置补正］，执行补正。
X 位置成分补正结束后，按［拆下基板］。
按［恢复］。
机器运行完成后，请打开前护罩，拆下玻璃基板。
按［补正完成］。
