第 2 章 操作顺序书 2- 3. 校准 127 规格外：按［重新执行补正］，执行同样步骤。 按［拆下基板］。 按［恢复］。 按［确认完成］。 按［确认 OK ］。 请按照相同的步骤分别执行 “ Z= 2, 、 Z=4” 的转写补正及确认。
第
2
章
操作顺序书
2-3.
校准
126
吸嘴位置
X
成分补正结果确认
确认补正的结果。

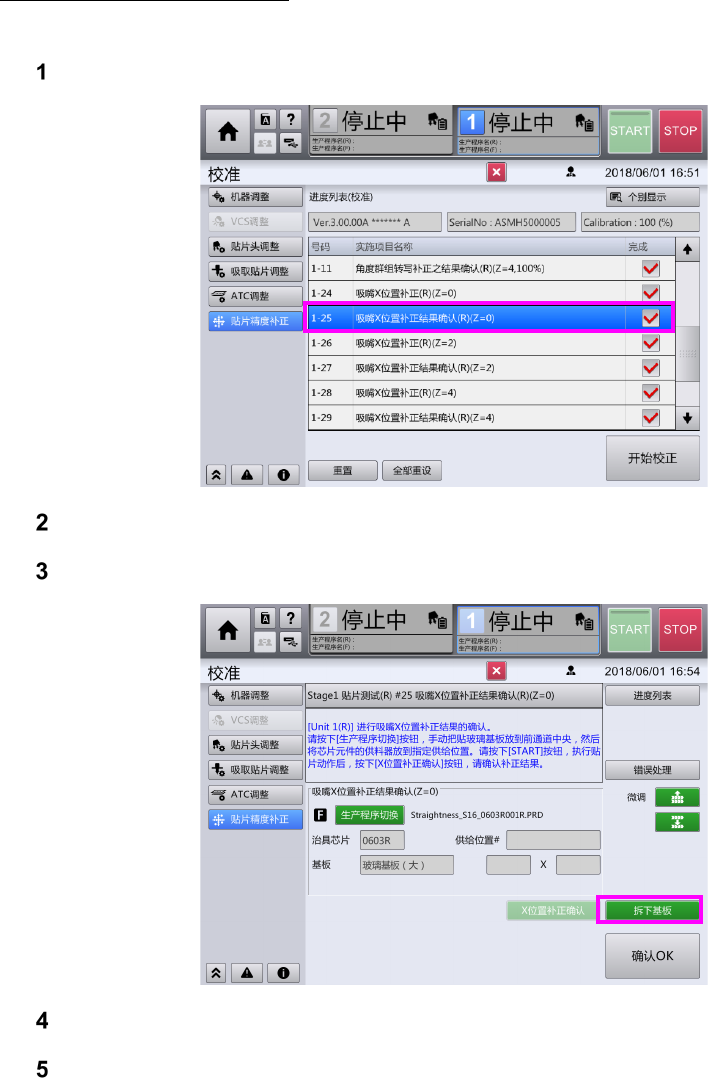

选择［吸嘴 X 位置补正结果确认（Z=0）］。
按［
个别显示
］。请按照与角度群组转写补正相同的步骤进行贴装。

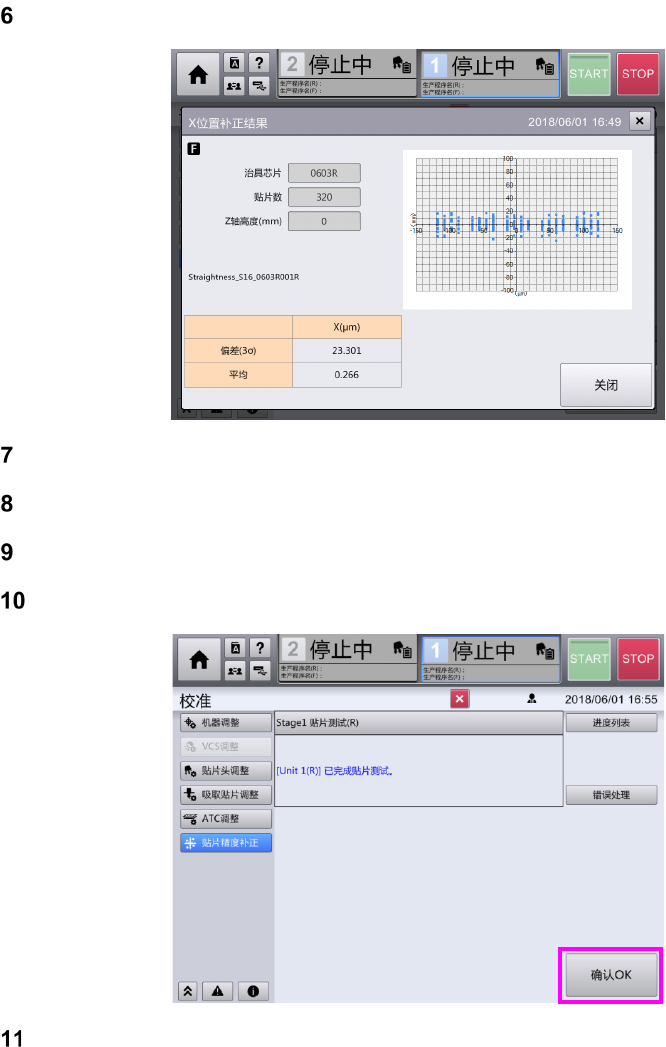

贴装完成后，按［X 位置补正确认］。
如果“偏差 3σ”的值在规格以内，转写补正操作即结束。
规格内：按［关闭］进入到下一步骤。
第
2
章
操作顺序书
2-3.
校准
127
规格外：按［重新执行补正］，执行同样步骤。
按［拆下基板］。
按［恢复］。
按［确认完成］。
按［确认 OK］。
请按照相同的步骤分别执行“Z=2,、Z=4”的转写补正及确认。
第
2
章
操作顺序书
2-4.
维护
128
2-4.
维护
2-4-1.
调整传送
调整传送身前一侧通道平行度

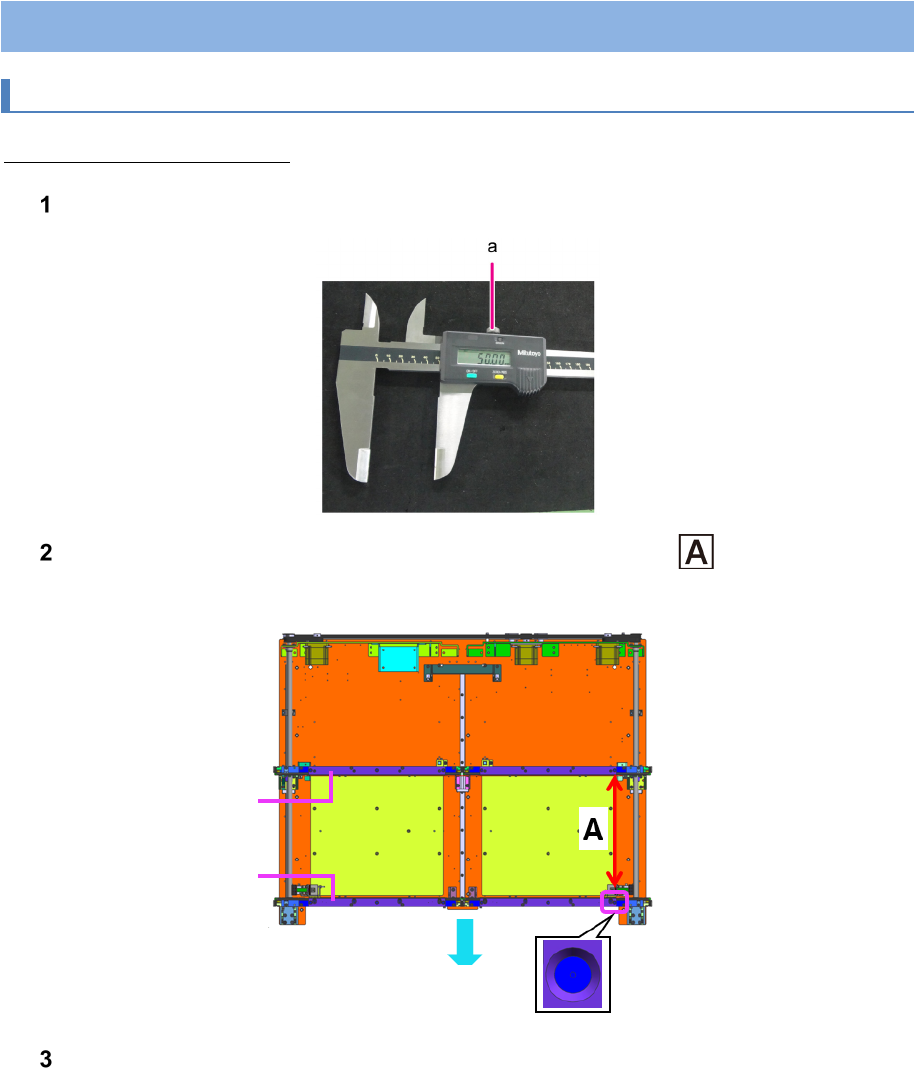

将数显游标卡尺的显示设定为 50 .00mm，把螺丝 (a) 旋紧固定。
将数显游标卡尺设置在传送通道之第 1 轨道与第 2 轨道之间的 位置上。
请在夹钳标记的位置上测定。
用手旋转皮带轮 (b) ，将传送宽度收缩到与数显游标卡尺的宽度相近。
顺时针方向旋转：传送宽度收缩
逆时针方向旋转：传送宽度放宽
第
2
轨道
第
1
轨道
装置前面
