第 2 章 操作顺序书 2- 4. 维护 131 装置前面
第
2
章
操作顺序书
2-4.
维护
130
将数显游标卡尺放在第一轨道和第二轨道之 和 的位置。
参阅操作顺序
4
的图。
慢慢地旋转轴 (e)，直至轨道分别碰到数显游标卡尺之 和 的侧面。
顺时针方向旋转：传送宽度收缩
逆时针方向旋转：传送宽度放宽
确定好轨道宽度后，取下数显游标卡尺，旋紧 CP 螺栓(d) 。
紧固扭矩：
1 N·m ±0.05 N·m
松开数显游标卡尺的固定，将游标卡尺放在操作顺序 2 的图中 位置上，确认轨道
宽度为 50.0 mm。
如果轨道宽度不符合，请再次执行操作顺序
3
～
9
。

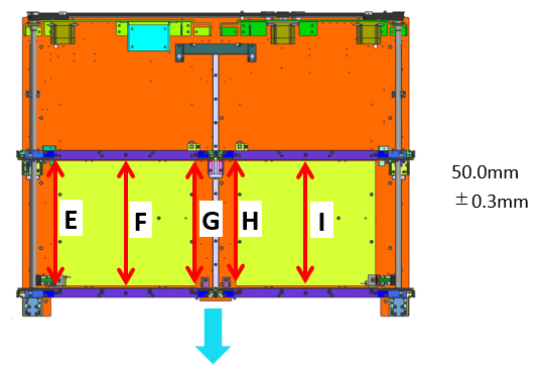

同样地在 ～ 的位置上放置数显游标卡尺，确认轨道宽度为 50.0 mm ±0.3 mm。
请在夹钳标记的位置上测定。
第
2
章
操作顺序书
2-4.
维护
131
装置前面
第
2
章
操作顺序书
2-4.
维护
132
2-4-2.
测定贴装头真空压力
选择手动控制＞保养“装置的前方”，触摸“装置内作业开始”。
触摸手动控制＞贴片头控制 “VAC”后，真空泵运转。
