第 2 章 操作顺序书 2- 4. 维护 134 为使 2 号转塔移动到测定位置，用手旋转 RT 轴。 重复操作顺序 4 ～操作顺序 12 ，测定全部贴装头的真空压力。 返回台车。
第
2
章
操作顺序书
2-4.
维护
133
拉出台车，用手旋转装置 1 和装置 2 的 RT 轴，检查 20 个机械阀部的手柄是否已分别
被按下。
如果未按下，请用手从上按下。

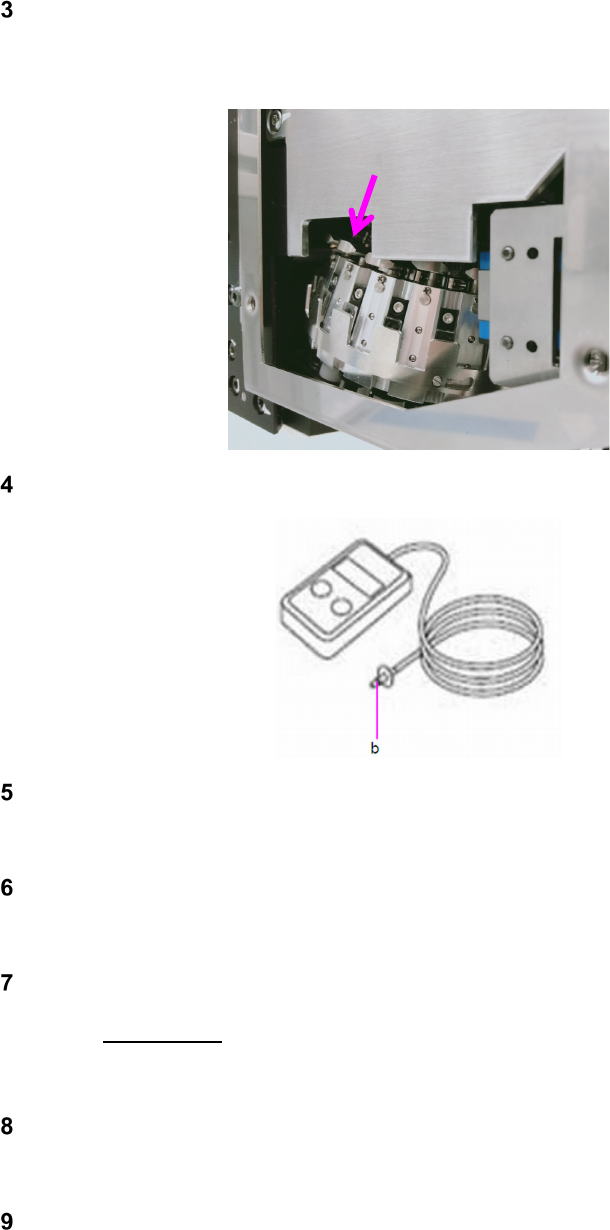

将真空压力计置于 ON，把真空压力计的吸嘴 (b) 装到 1 号转塔的内轴。
确认画面上方的真空压力计的值为“80 kPa 以上”。
把 1 号的机械阀手柄用手扳到上面，使位于吸取侧。
确认并记录真空压力计的值。
规格 -80kpa 以下
把 1 号转塔机械阀的手柄用手往下压。
拆下真空压力计的吸嘴。
第
2
章
操作顺序书
2-4.
维护
134
为使 2 号转塔移动到测定位置，用手旋转 RT 轴。
重复操作顺序 4 ～操作顺序 12，测定全部贴装头的真空压力。
返回台车。
第
2
章
操作顺序书
2-4.
维护
135
2-4-3.
测定喷气流量
接通流量计的电源，进行约 1 分钟的预热。
请确认预热后流量计的显示为
“±0.009
以下
”
。

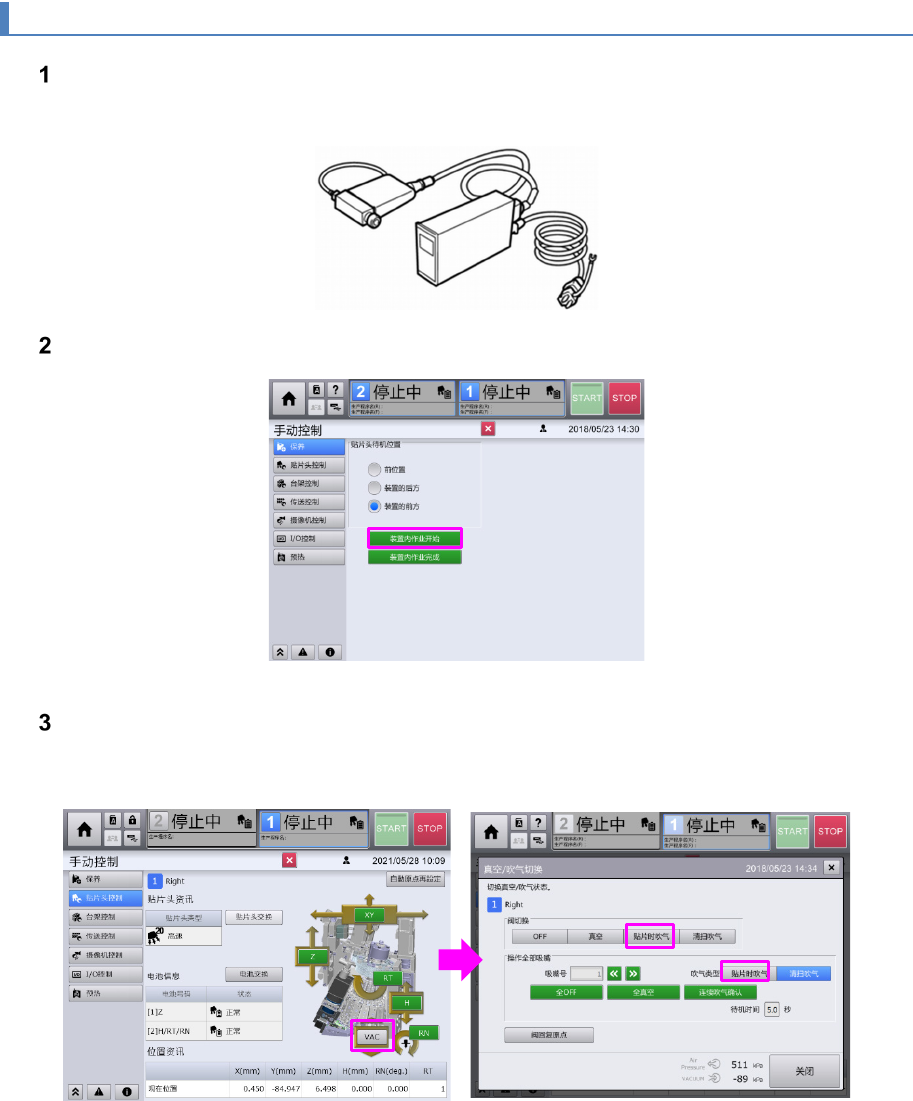

选择手动控制＞保养 “装置的前方”，触摸“装置内作业开始”。
触摸手动控制＞贴片头控制 “VAC”。
在下一画面上触摸“贴片时吹气”。
