保养检查操作顺序
贴片头装置
(P20
贴片头
)

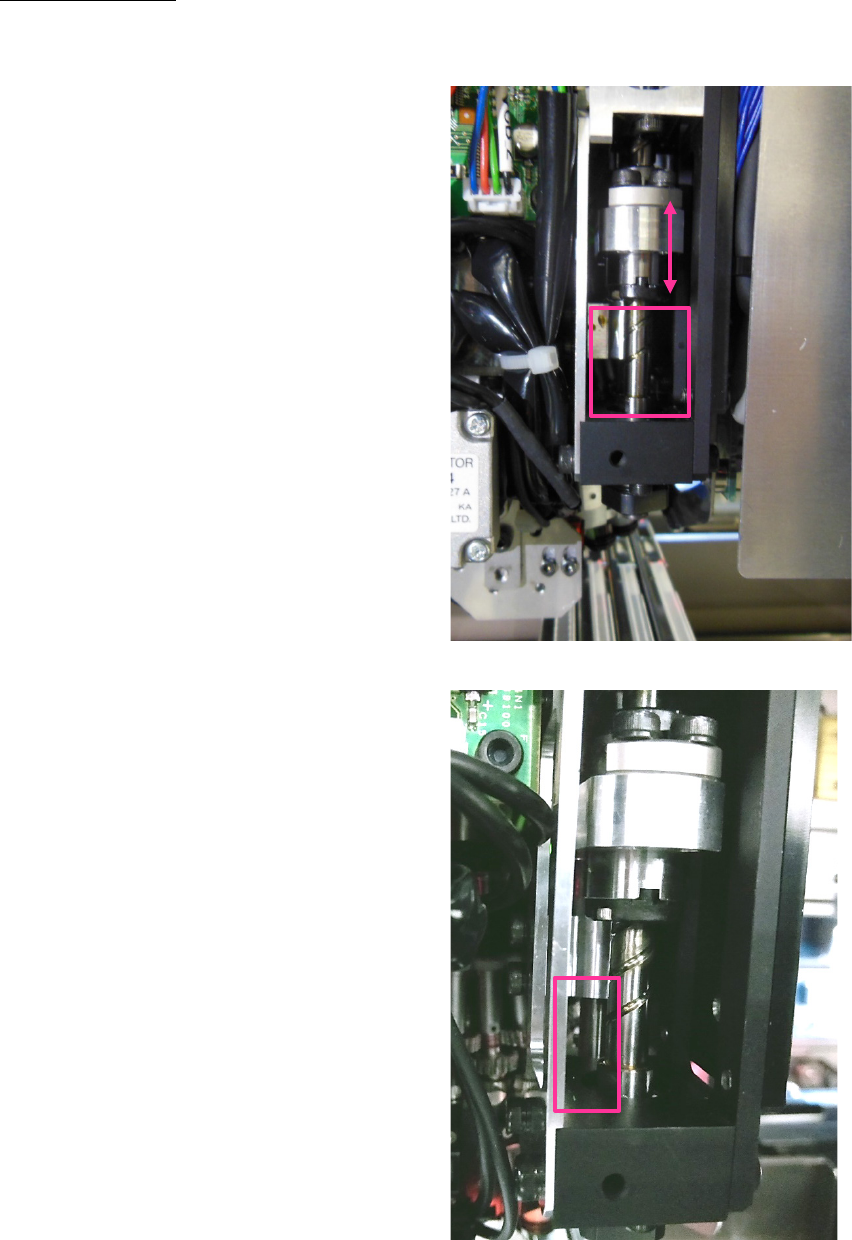

1. H
轴滚珠丝杠的清洁及注油
一面滑动滚珠丝杠一面用毛刷向
(A)
部薄薄地均匀地涂敷
AFF
润滑脂。
2. H
轴导轴部的清洁及注油
一面滑动滚珠丝杠一面用毛刷向
(B)
部薄薄地均匀地涂敷
AFF
润滑脂。
(A)
(B)
第
2
章
操作顺序书
2-4.
维护
158
3. RT
轴齿轮部的清洁及注油

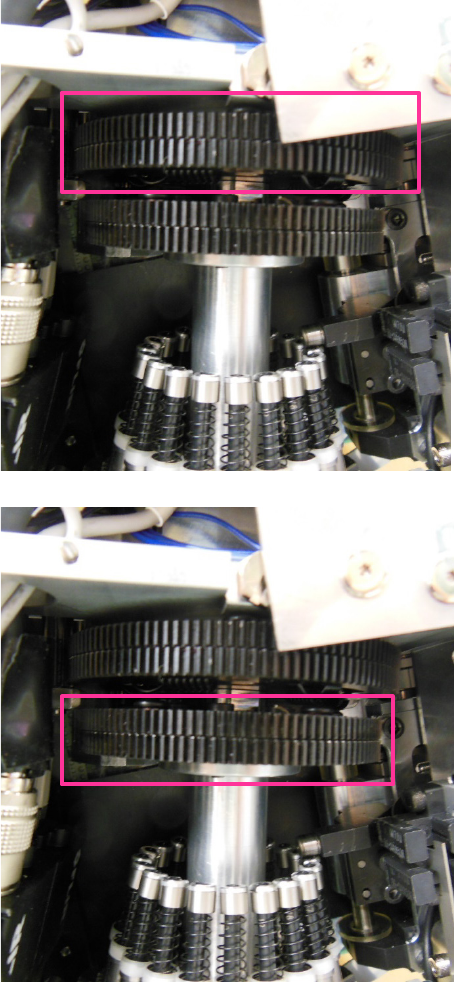

旋转齿轮，用毛刷等向
(C)
部薄薄地
均匀地涂敷
Mobilith SHC
润滑脂。
4. RN
轴齿轮部的清洁及注油
旋转齿轮，用毛刷等向
(D)
部薄薄地
均匀地涂敷
Mobilith SHC
润滑脂。
(C)
(D)
第
2
章
操作顺序书
2-4.
维护
159
5.
吸嘴齿轮部的清洁及注油

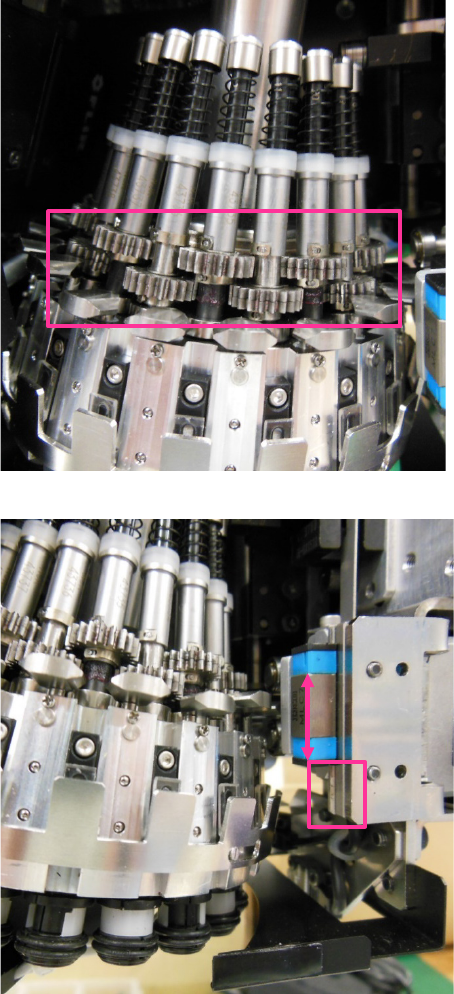

边旋转吸嘴轴和转塔，边用毛刷等向
(E)
部薄薄地均匀地涂敷
Mobilith SHC
润滑脂。
6.
机械阀部导轨部的清洁及注油
一面将
LM
导轨上下移动一面用毛刷
等向
(E)
部薄薄地均匀地涂敷
AFF
润
滑脂。
(E)
(F)
