第 2 章 操作顺序书 2- 4. 维护 166 12 -6. 反射镜配置图及反射路 线 吸取检查摄像机 元件摄像机 12-7 . 用棉花棒擦拭保护玻璃 。 利用吸取检查摄像机的 监视器图像确 认有没有脏污。 12-8. 用棉花棒擦拭 镜部 。 利用元件摄像机的监视 器图像确认有 没有脏污。 保护玻璃 镜部
第
2
章
操作顺序书
2-4.
维护
165

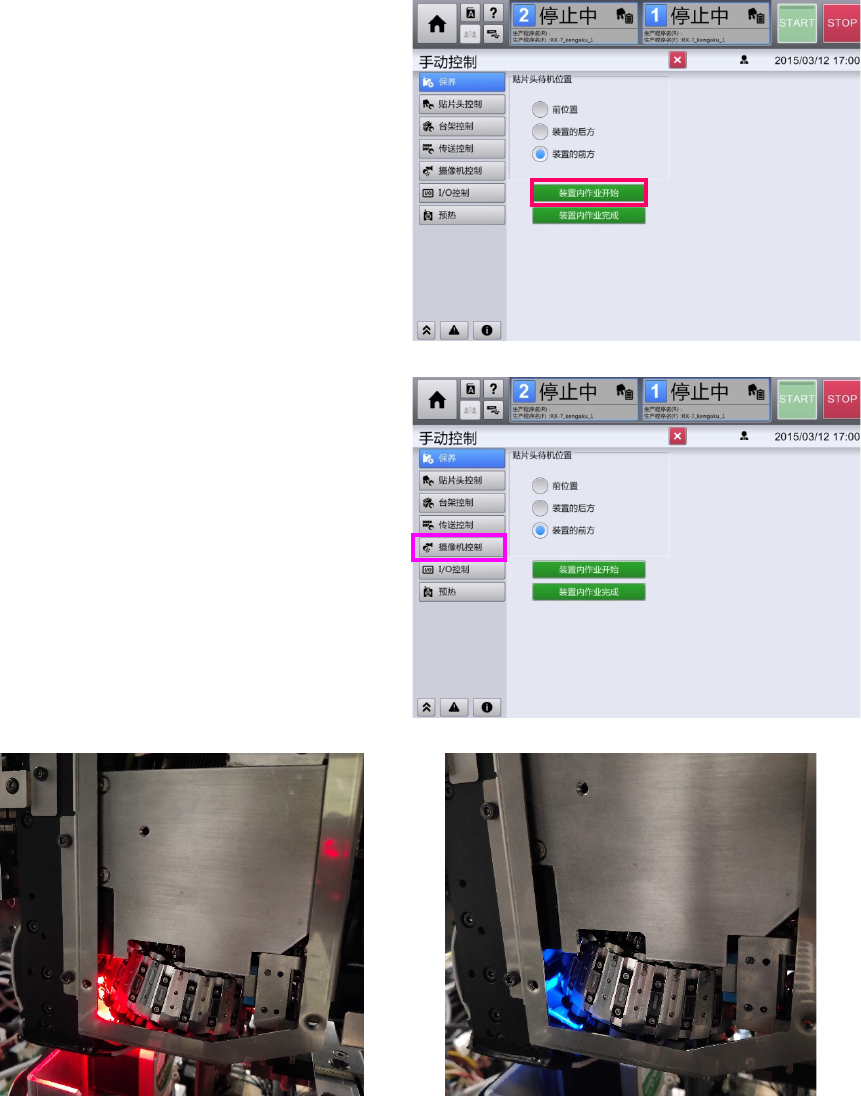

12-4.
请按
“
装置内作业开始
”
。
台车上升，贴片头向身前移动。
12-5.
请按
“
摄像机控制
”
。
部件摄像机照明
侧向识别摄像机照明
\\
第
2
章
操作顺序书
2-4.
维护
166

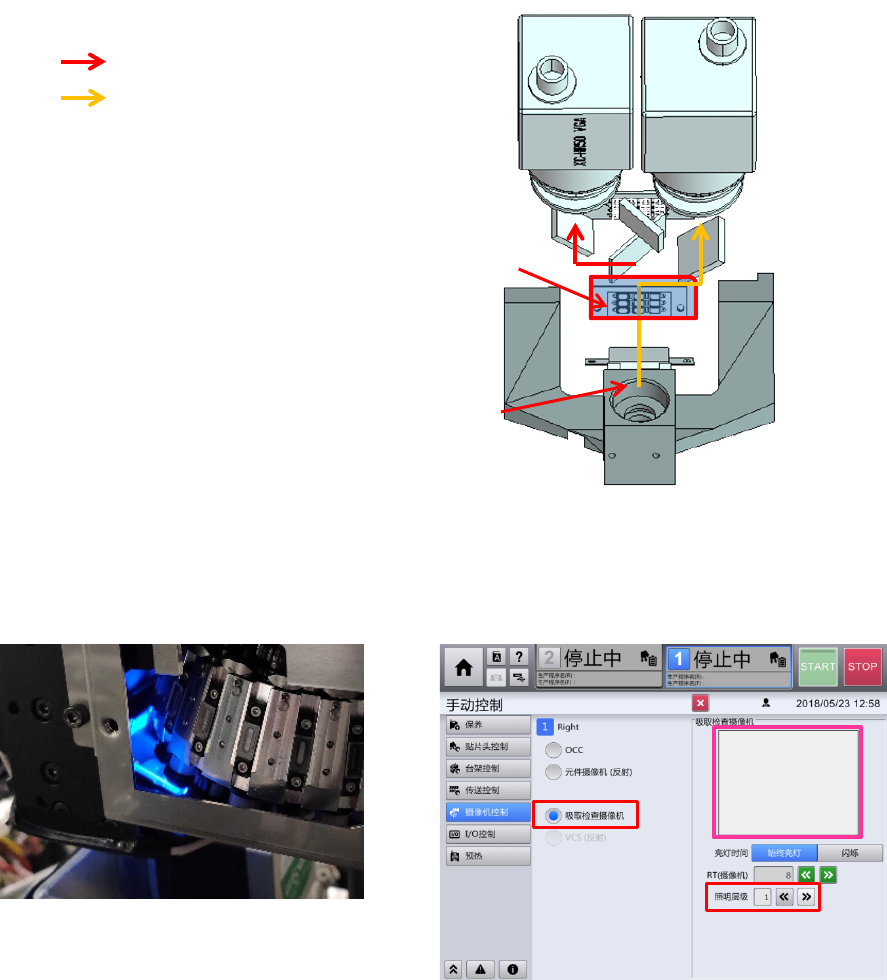

12-6.
反射镜配置图及反射路线
吸取检查摄像机
元件摄像机
12-7.
用棉花棒擦拭保护玻璃。
利用吸取检查摄像机的监视器图像确
认有没有脏污。
12-8.
用棉花棒擦拭镜部。
利用元件摄像机的监视器图像确认有
没有脏污。
保护玻璃
镜部
第
2
章
操作顺序书
2-4.
维护
167
防护玻璃及镜面部
Point
清洁反射镜后，检查元件摄像机图像和吸取检查摄像机，检查有无脏污或垃圾等。
