第 2 章 操作顺序书 2- 4. 维护 186 3-5 如右图所示将束线 环提起进行 固 定。 4 右贴片头时 4-1 取下贴片头的基板盖罩 。 4-2 剪断束线 接触到
第
2
章
操作顺序书
2-4.
维护
185
3-2

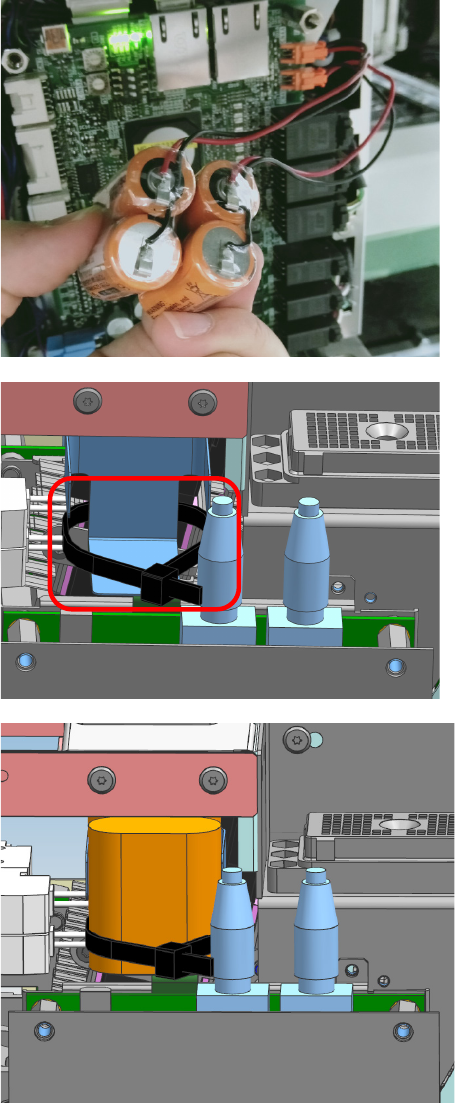

一个个地取下电池连接器，更换电
池。
(请注意不要将两侧的电池同时取
下)
3-3
如右图所示将束线
(
长度
200mm
以
上) 围成环状。
3-4
将新电池放入环中。
第
2
章
操作顺序书
2-4.
维护
186
3-5
如右图所示将束线环提起进行固
定。
4
右贴片头时
4-1
取下贴片头的基板盖罩。
4-2
剪断束线
接触到
第
2
章
操作顺序书
2-4.
维护
187
4-3
切断固定电池的束线。
4-4
一个个地取下电池的连接器，更换
电池。
(请注意不要将两侧的电池同时取
下)
4-5
如右图所示将束线
(
长度
200mm
以
上)围成环状。
