第 2 章 操作顺序书 2- 4. 维护 188 4-6 将新电池放入环中。 4-7 如右 图所示 将束线环提起进行固 定。 4-8 用束线固定 A 部后，安装好贴片头 的基板盖罩。 接触到 A 基板罩盖
第
2
章
操作顺序书
2-4.
维护
187
4-3
切断固定电池的束线。
4-4
一个个地取下电池的连接器，更换
电池。
(请注意不要将两侧的电池同时取
下)
4-5
如右图所示将束线
(
长度
200mm
以
上)围成环状。
第
2
章
操作顺序书
2-4.
维护
188
4-6
将新电池放入环中。
4-7
如右图所示将束线环提起进行固
定。
4-8
用束线固定
A
部后，安装好贴片头
的基板盖罩。
接触到
A
基板罩盖
第
2
章
操作顺序书
2-4.
维护
189

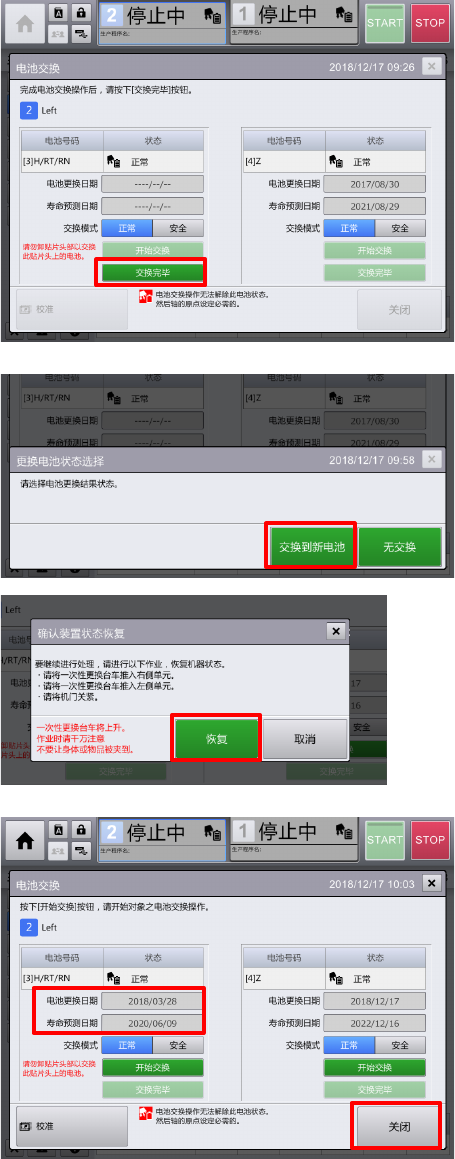

5.
安装好护罩，按
[
交换完毕
]
。
6.
按
[
交换到新电池
]
，使装置复位。
7.
会回到电池交换画面，于是确认电
池更换日期，按[关闭]结束。
