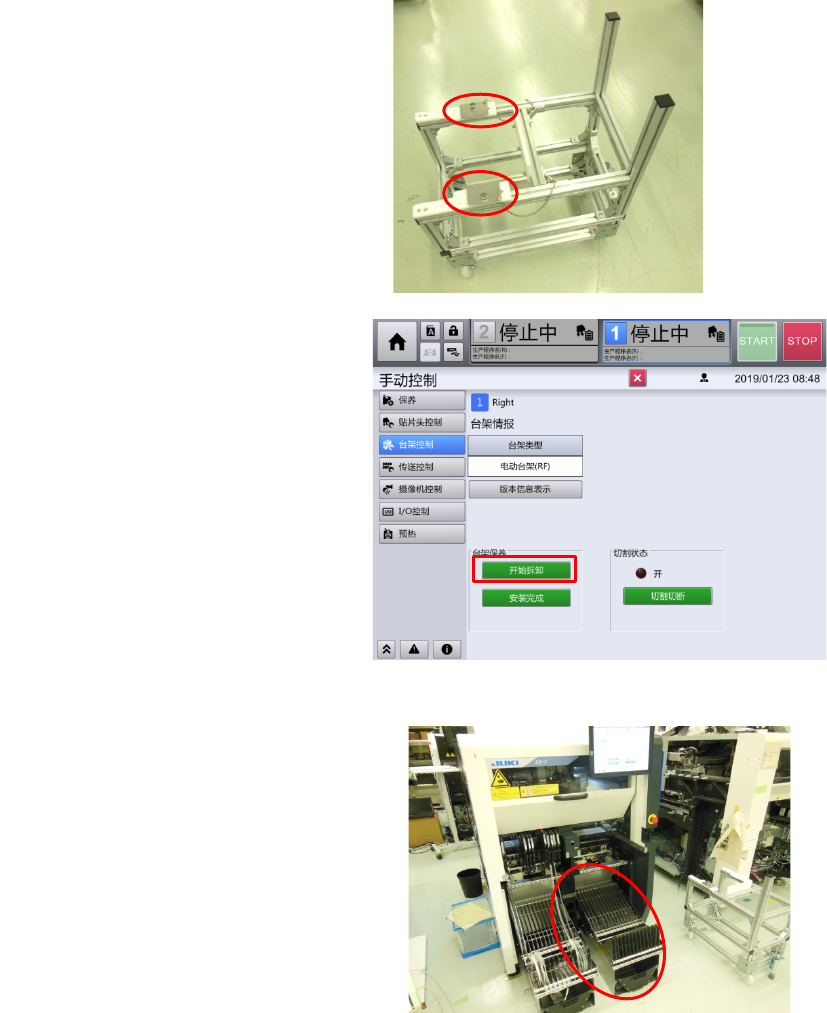

拆卸及安装固定台架
注意！
固定台架的安装及拆卸请使用专用治具台车进行。
40219838
供料器台架台车治具
使用时，请取下防止固定
台架脱落的金属配件。
1.
选择手动控制＞台架控制，触摸
“开始拆卸”，然后开始作业。
触摸“开始拆卸”则停止向固定台
架供给电源和空气。
2.
取出卷轴
BOX
。
台架上的供料器也取下。
第
2
章
操作顺序书
2-4.
维护
191

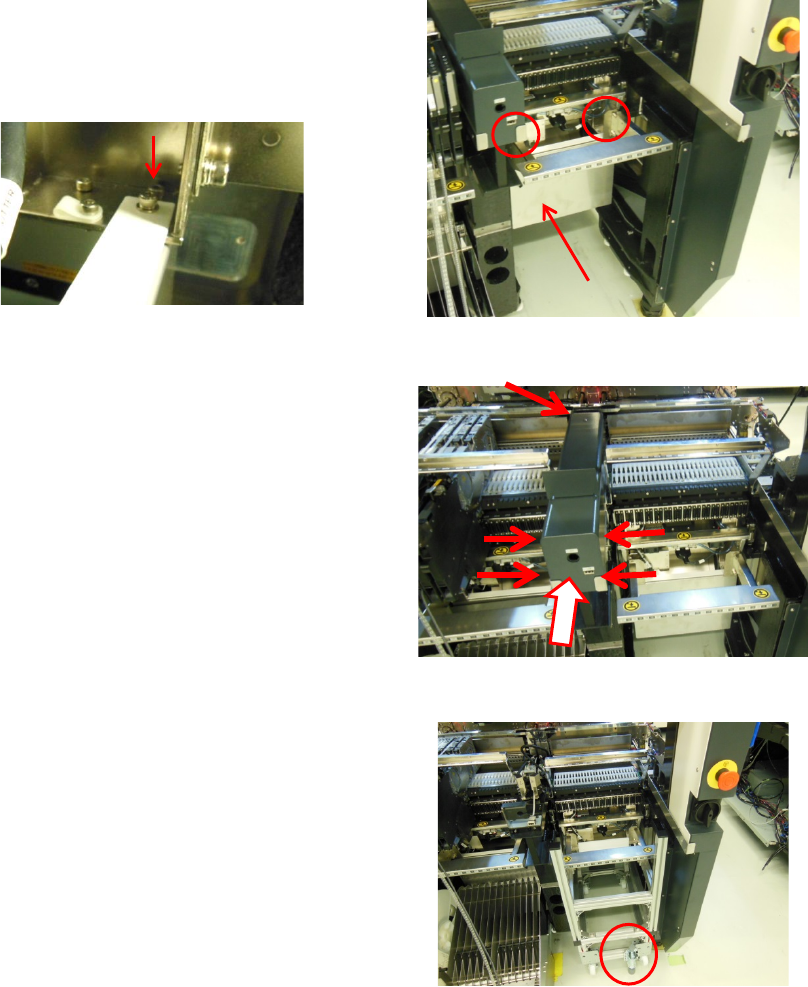

3.
取下固定台架板。
松开两侧的螺丝。
里面的螺丝
4.
拆下中央的护罩。
螺丝
5
处
两侧各
2
处
上侧
1
处
5.
设置治具台车，然后按下挡块使其
无法移动。
第
2
章
操作顺序书
2-4.
维护
192

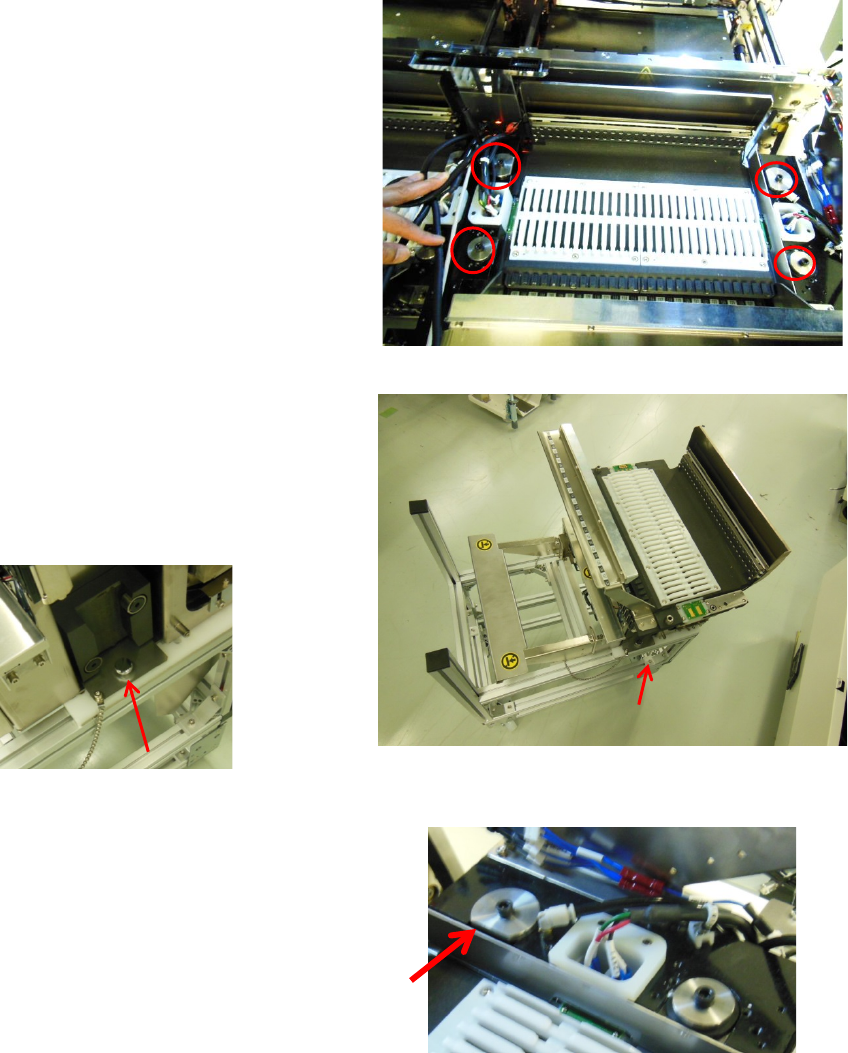

6.
一边均衡地松开
4
处的螺丝，一边
下降固定台架。
固定台架上了治具台车后，用手松
开并取下螺丝。
7.
从装置拉出治具台车并安装防止脱
落的金属配件（两侧）。
安装了金属配件后，请进行移动和
必要的作业。
8.
安装则按相反的步骤进行。请在将
治具台架设置到装置里之前拆下防
止脱落的金属配件。
（注意）
用螺丝将固定台架固定时，前侧的
垫片上有
D
剪裁品，请注意方向，
使其不要超出框架范围。
2
处
