第 2 章 操作顺序书 2- 5. 配件更换 202 拆下张紧板固定螺丝（ 3 处）。 松开皮带轮的涨紧接套同步轮螺丝（ 6 处）。 拆下 X 驱动皮带轮、涨紧接套同步轮、轴环 。 X 驱动皮带轮 涨紧接套 同步轮 轴环
第
2
章
操作顺序书
2-5.
配件更换
201
2-5.
配件更换
2-5-1.
更换
X
轴电动机
更换前的作业
把要更换电动机的装置的贴装头向里侧移动。
将本机电源置于 OFF 之后，把主断路器置于 OFF。
拆下本机后侧上部的护罩。
拆下 X 轴皮带轮护罩。
电动机的拆卸
松开张紧板的安装螺丝（4 处）。
螺丝不要拆下。
将电动机滑动到下面，拆下同步皮带。
把编码器电缆和电源电缆从电动机上拆下。
第
2
章
操作顺序书
2-5.
配件更换
202

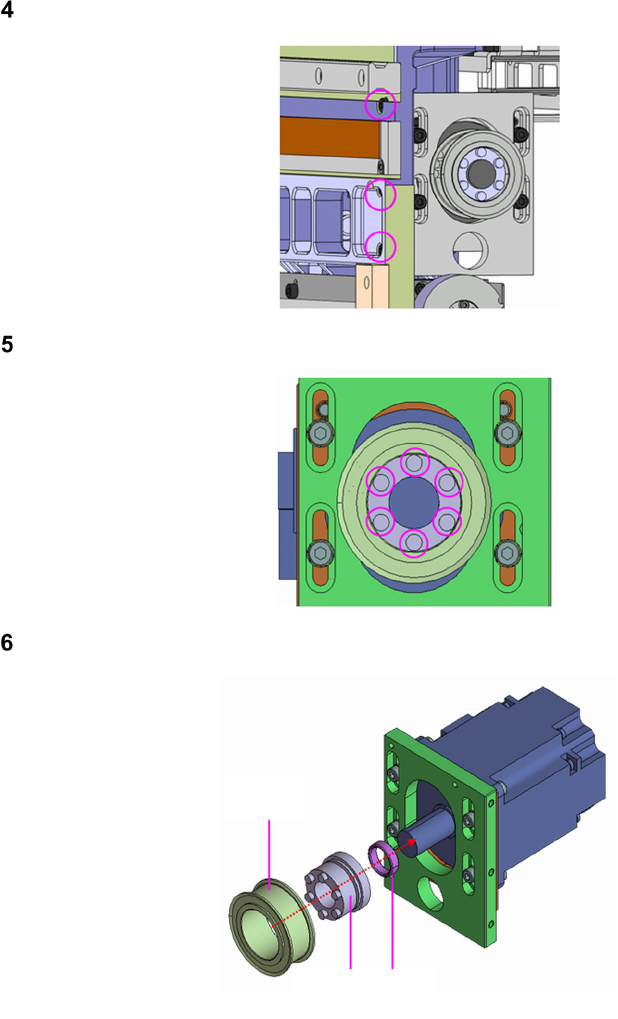

拆下张紧板固定螺丝（3 处）。
松开皮带轮的涨紧接套同步轮螺丝（6 处）。
拆下 X 驱动皮带轮、涨紧接套同步轮、轴环 。
X 驱动皮带轮
涨紧接套
同步轮
轴环
第
2
章
操作顺序书
2-5.
配件更换
203
松开张紧板安装螺丝，拆下张紧板。
拆下电动机托架。
电动机的安装
将电动机托架装到用于更换的电动机上。
螺丝紧固扭矩：
4.4 N·m ±0.3 N·m
