第 2 章 操作顺序书 2- 5. 配件更换 204 安装张紧板 ， 暂时旋紧到可 滑 动的程度 。 安装 X 驱动皮带轮 、 涨紧接套同步轮 、 轴环 。 将 皮带轮 的 涨紧接套同步轮螺丝 （ 6 处） 旋紧 。 螺丝要在对角方向以 均等 的扭矩逐步旋紧。 螺丝紧固扭矩： 1.0 N·m ±0.05 N·m X 驱动皮带轮 涨紧接套 同步轮 轴环
第
2
章
操作顺序书
2-5.
配件更换
203

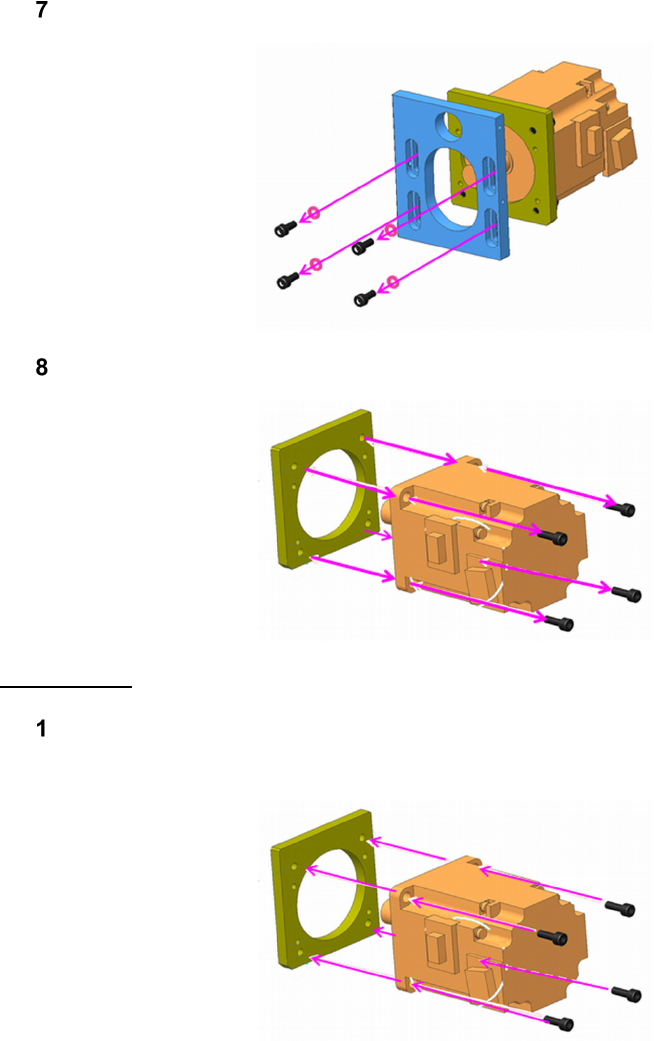

松开张紧板安装螺丝，拆下张紧板。
拆下电动机托架。
电动机的安装
将电动机托架装到用于更换的电动机上。
螺丝紧固扭矩：
4.4 N·m ±0.3 N·m
第
2
章
操作顺序书
2-5.
配件更换
204

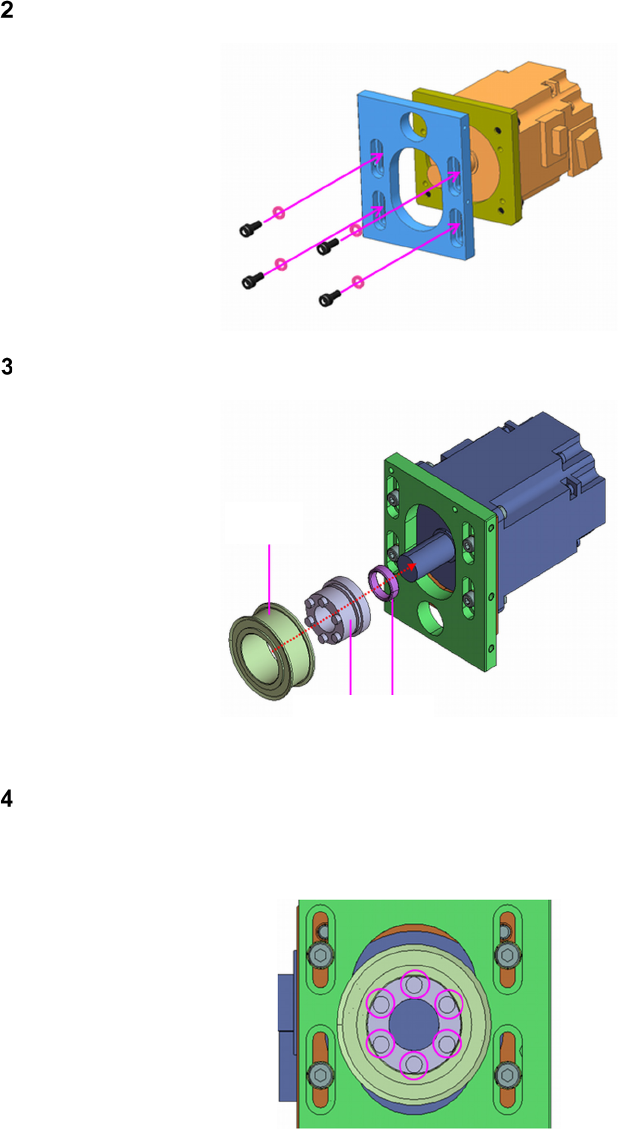

安装张紧板，暂时旋紧到可滑动的程度。
安装 X 驱动皮带轮、涨紧接套同步轮、轴环。
将皮带轮的涨紧接套同步轮螺丝（6 处）旋紧。
螺丝要在对角方向以均等的扭矩逐步旋紧。
螺丝紧固扭矩：
1.0 N·m ±0.05 N·m
X 驱动皮带轮
涨紧接套
同步轮
轴环
第
2
章
操作顺序书
2-5.
配件更换
205
安装张紧板固定螺丝（3 处）。
螺丝紧固扭矩：
2.0 N·m ±0.1 N·m
把编码器电缆和电源电缆连接到电动机上。
将电动机滑动到上面，安装同步皮带。
把同步皮带较松地张好，皮带不会掉落即可，轻轻旋紧张紧板的安装螺丝（4 处）。
