第 2 章 操作顺序书 2- 5. 配件更换 206 同步皮带的 张力调 整 使用皮带张力测定仪 ，对 皮带张力 进行 调整。 UNITTA 株式会社制 U- 507 单位质量 ( Ｍ ) ： 4.0 gf/ m 宽度 ( Ｗ ) ： 12.0 mm 范围 ( Ｓ ) ： 70 mm 准备皮带轮调节治具，把前端部放入图示的槽孔部。 将 L 型扳手等插入皮带轮调节治具的开孔部。 旋转扳手时电动机会滑 动，皮带受到张力。 L 型扳 手 皮带…
第
2
章
操作顺序书
2-5.
配件更换
205

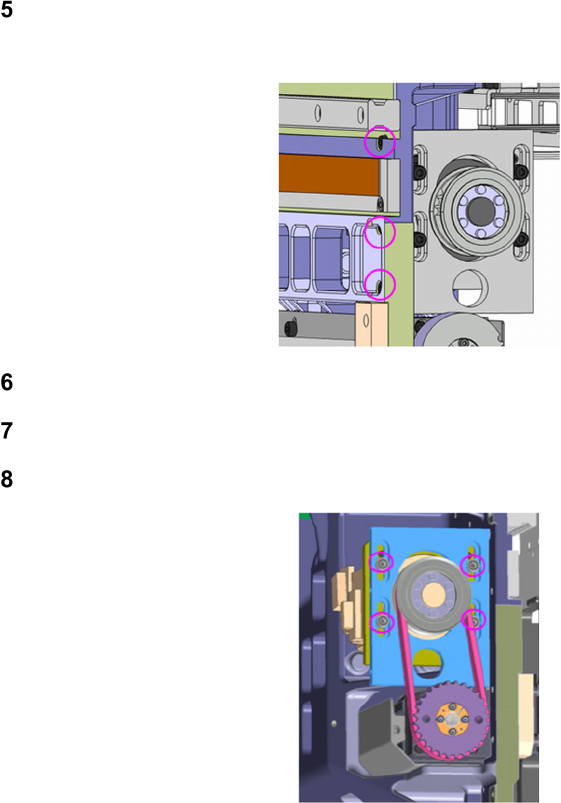

安装张紧板固定螺丝（3 处）。
螺丝紧固扭矩：
2.0 N·m ±0.1 N·m
把编码器电缆和电源电缆连接到电动机上。
将电动机滑动到上面，安装同步皮带。
把同步皮带较松地张好，皮带不会掉落即可，轻轻旋紧张紧板的安装螺丝（4 处）。
第
2
章
操作顺序书
2-5.
配件更换
206

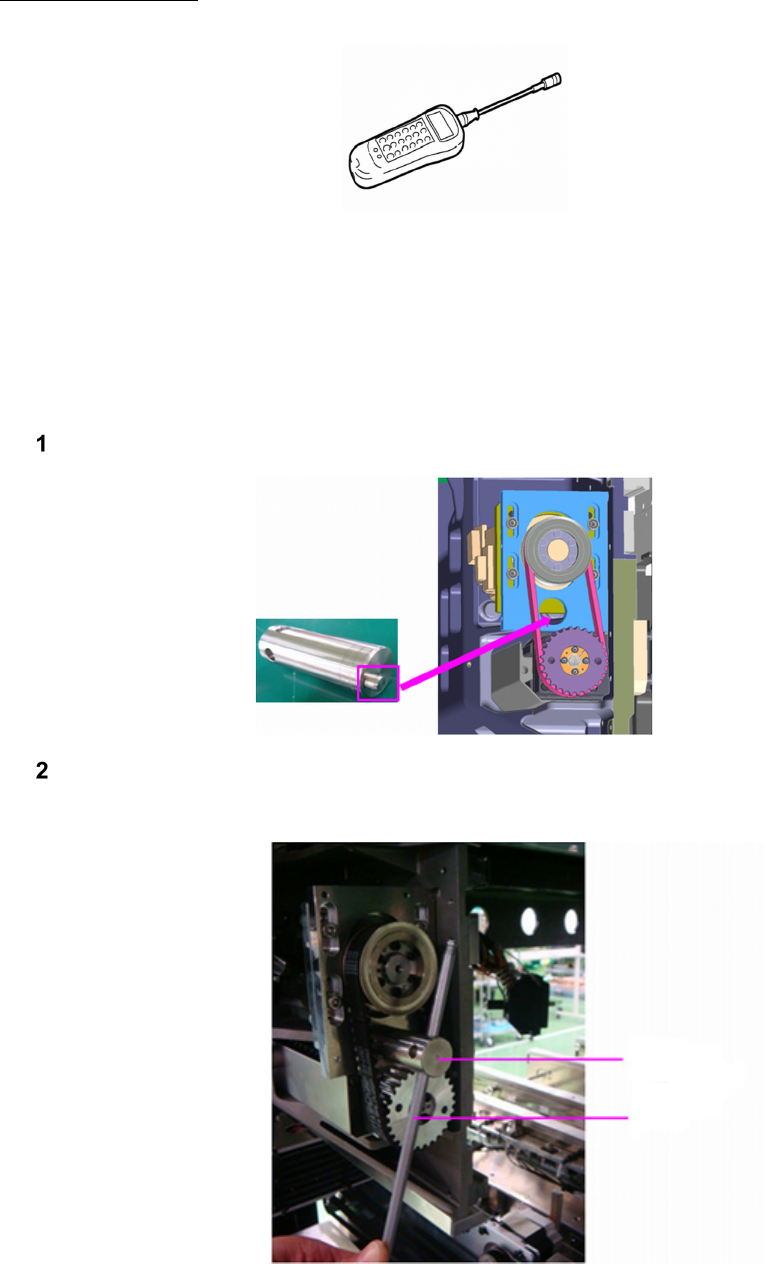

同步皮带的张力调整
使用皮带张力测定仪，对皮带张力进行调整。
UNITTA
株式会社制
U-507
单位质量
(
Ｍ
)
：
4.0 gf/m
宽度
(
Ｗ
)
：
12.0 mm
范围
(
Ｓ
)
：
70 mm
准备皮带轮调节治具，把前端部放入图示的槽孔部。
将 L 型扳手等插入皮带轮调节治具的开孔部。
旋转扳手时电动机会滑动，皮带受到张力。
L 型扳手
皮带轮调节治具
第
2
章
操作顺序书
2-5.
配件更换
207

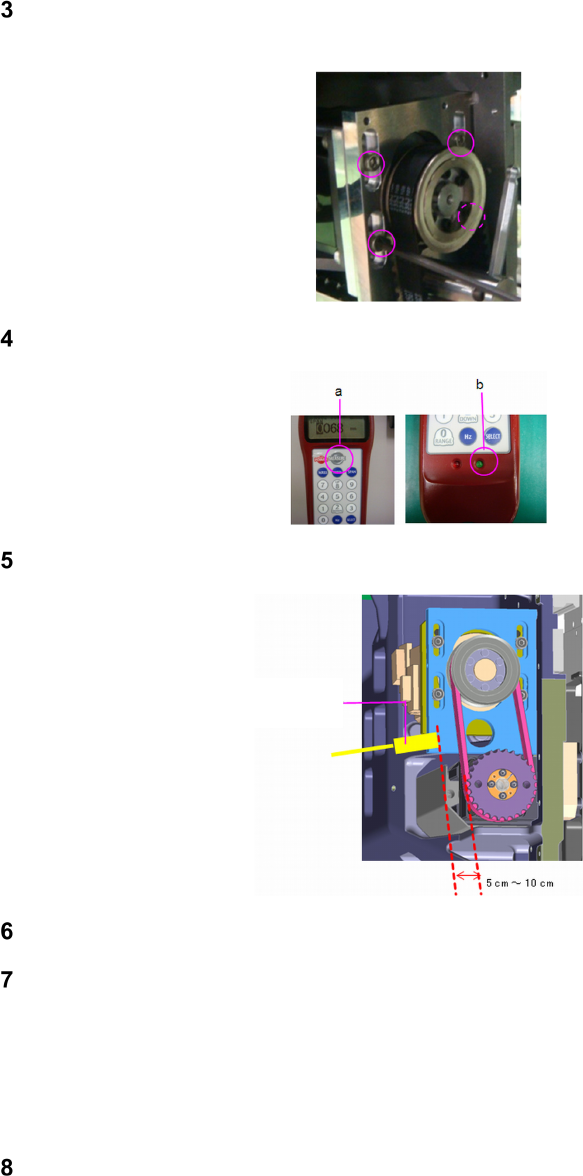

按住皮带轮调节治具，使皮带达到不松弛的程度即可，同时固定张紧板的安装螺丝（4
处）。
按“MEASURE”(a) ，确认下部的指示灯 (b) 在闪烁。
使皮带张力测定仪的前端离开皮带表面 5 cm ～ 10 cm 左右。
用手指弹皮带进行测定。
确认张力处于规格范围内。
重新更换时的张力规格值：
95 N ±5 N
如果不在规格范围内，松开张紧板的安装螺丝（
4
处）再次进行调整。
如果张力处于规格范围内，正式旋紧张紧板的安装螺丝（
4
处）。
螺丝紧固扭矩：
2.0 N·m ±0.1 N·m
螺丝正式旋紧后，再次测定皮带张力，确认张力处于规格范围内。
如果不在规格范围内，松开张紧板的安装螺丝（
4
处）再次进行调整。
调整同步皮带的张力后，请装好
X
轴皮带轮护罩和本机后侧上部的护罩。
皮带张力测定仪
