第 2 章 操作顺序书 2- 5. 配件更换 207 按住皮带轮调节治具，使皮带达到不松弛的程度即可，同时固定张紧板的安装螺丝（ 4 处）。 按 “ MEASURE ” (a ) ，确认下部的指示灯 (b) 在闪烁。 使皮带张力测定仪的前端离开皮带表面 5 cm ～ 10 cm 左右。 用手指弹皮带进行测定。 确认张力处于规格范围内。 重新更换时的张力规格 值： 95 N ±5 N 如果不在规格 范围 内，松开张紧板的 安装 螺丝 （ …
第
2
章
操作顺序书
2-5.
配件更换
206
同步皮带的张力调整
使用皮带张力测定仪，对皮带张力进行调整。
UNITTA
株式会社制
U-507
单位质量
(
Ｍ
)
：
4.0 gf/m
宽度
(
Ｗ
)
：
12.0 mm
范围
(
Ｓ
)
：
70 mm
准备皮带轮调节治具，把前端部放入图示的槽孔部。
将 L 型扳手等插入皮带轮调节治具的开孔部。
旋转扳手时电动机会滑动，皮带受到张力。
L 型扳手
皮带轮调节治具
第
2
章
操作顺序书
2-5.
配件更换
207
按住皮带轮调节治具，使皮带达到不松弛的程度即可，同时固定张紧板的安装螺丝（4
处）。
按“MEASURE”(a) ，确认下部的指示灯 (b) 在闪烁。
使皮带张力测定仪的前端离开皮带表面 5 cm ～ 10 cm 左右。
用手指弹皮带进行测定。
确认张力处于规格范围内。
重新更换时的张力规格值：
95 N ±5 N
如果不在规格范围内，松开张紧板的安装螺丝（
4
处）再次进行调整。
如果张力处于规格范围内，正式旋紧张紧板的安装螺丝（
4
处）。
螺丝紧固扭矩：
2.0 N·m ±0.1 N·m
螺丝正式旋紧后，再次测定皮带张力，确认张力处于规格范围内。
如果不在规格范围内，松开张紧板的安装螺丝（
4
处）再次进行调整。
调整同步皮带的张力后，请装好
X
轴皮带轮护罩和本机后侧上部的护罩。
皮带张力测定仪
第
2
章
操作顺序书
2-5.
配件更换
208

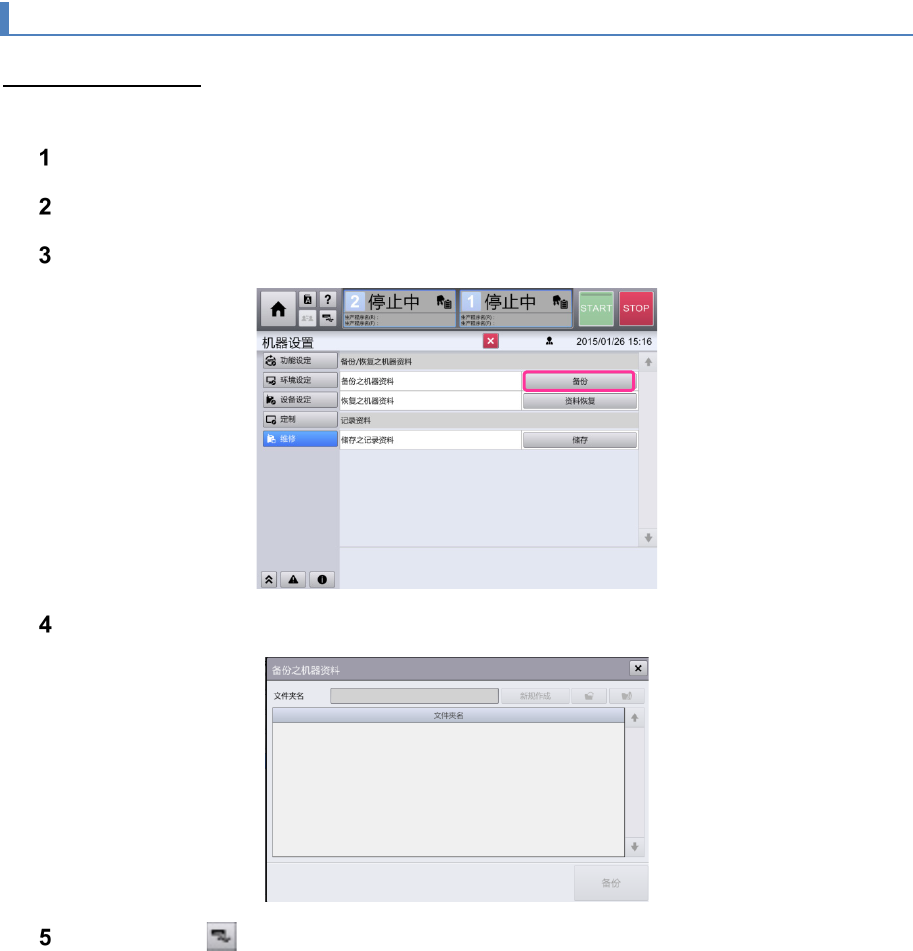

2-5-2. SSD
的更换
机器数据的保存方法
操作前请将用户级别更改为［
Service
］。关于更改的操作顺序，具体请参阅
“1-2.
用户级别的更改
”
。
把机器数据 USB 存储器插入本机的 USB 存储设备插入口。
显示顶部菜单，选择［机器设置］，触摸画面左侧子菜单的［维修］。
触摸［备份］。
在机器数据的备份画面上选择（或建立）任意的文件夹，触摸［备份］保存机器数据。
触摸通用屏的 ，取下机器数据 USB 存储器。
