第
2
章
操作顺序书
2-5.
配件更换
214
拆卸
保存机器数据
① 准备 USB，插入主机体。
把
USB
插入装置主体的
USB
端口

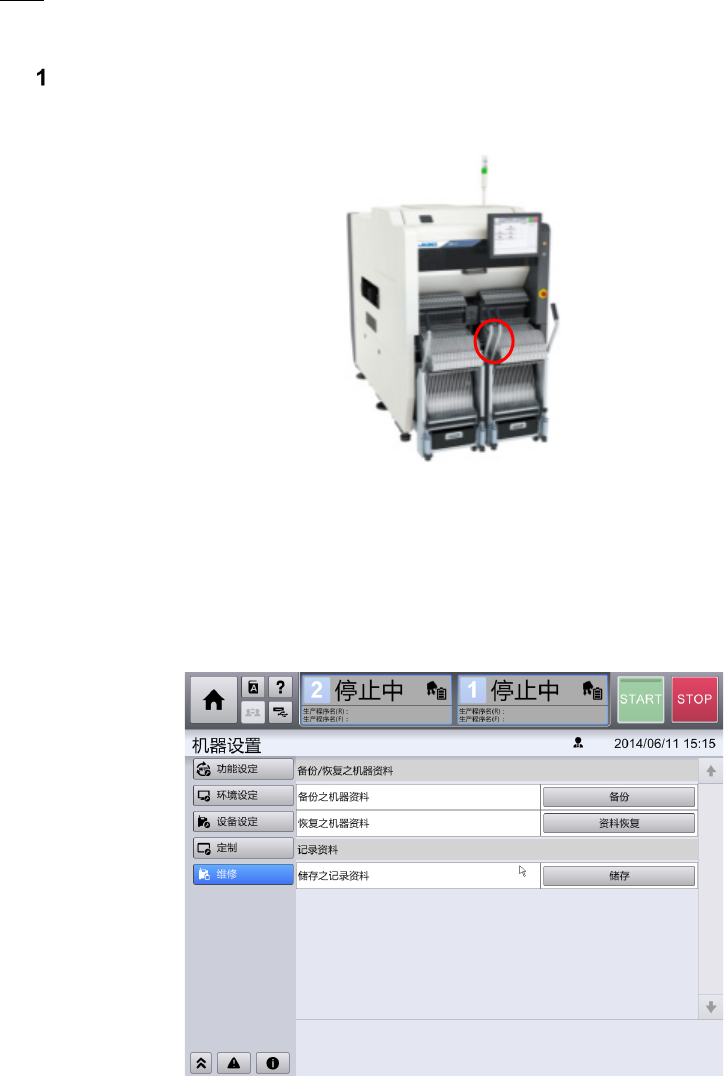

② 保存机器数据。
从操作画面转移到机器设定，向
“
维修
”
画面切换，保存机器数据。
保存结束后，请保管好
USB
。
第
2
章
操作顺序书
2-5.
配件更换
215
把要更换 X 轴滚珠丝杠的 Unit 移动到装置背面侧（身前侧）
① 以手动操作使该 Unit 向身前一侧移动。
触摸顶部菜单的“关机”，将电源置于 OFF。
装置的画面消失后，把前侧右边的断路器置于 OFF。
顶部菜单
断路器

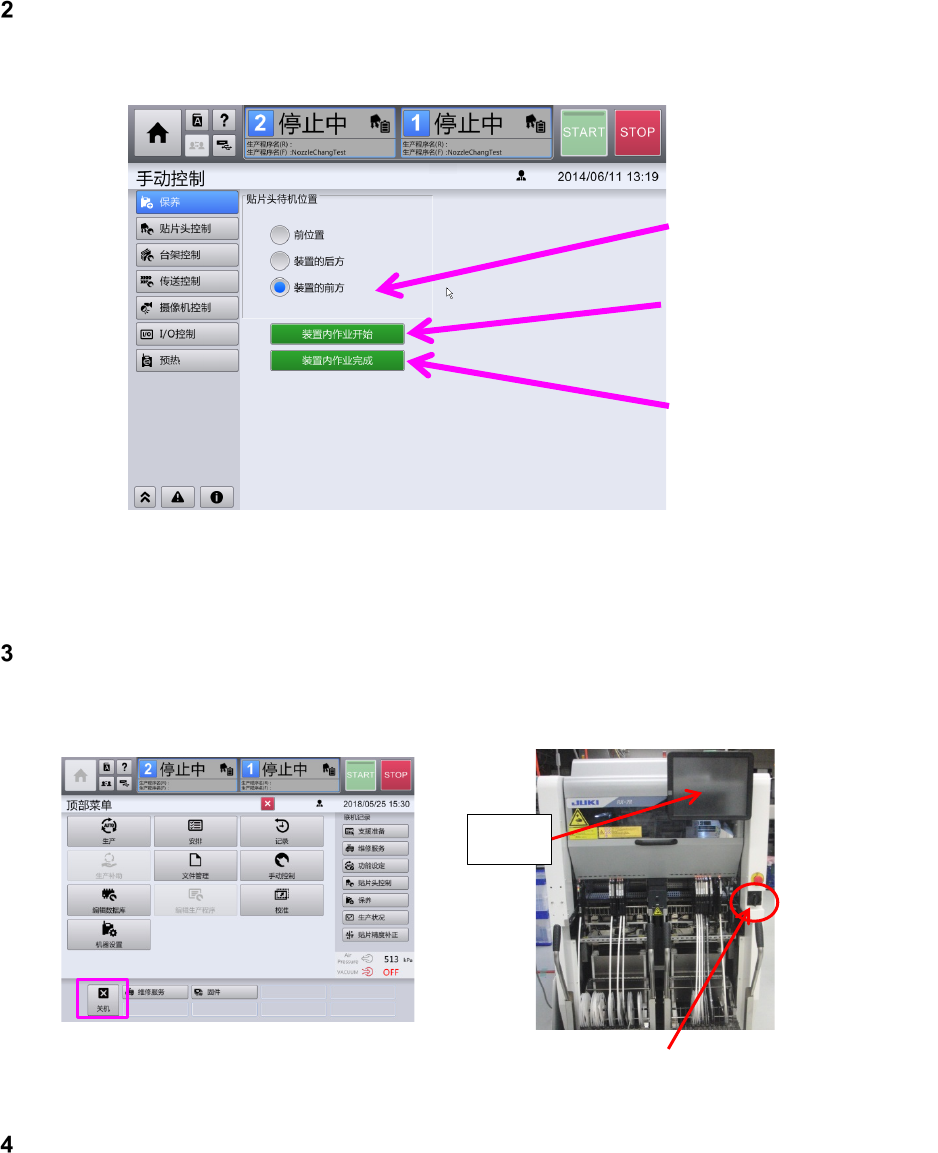

卸下主机体背面侧的护罩，从背面侧进行作业
选择“装置的前方”
选择移动方向后，
选择“装置内作业开始”
Unit 移动完成后，
选择“装置内作业完成”
画面
第
2
章
操作顺序书
2-5.
配件更换
216

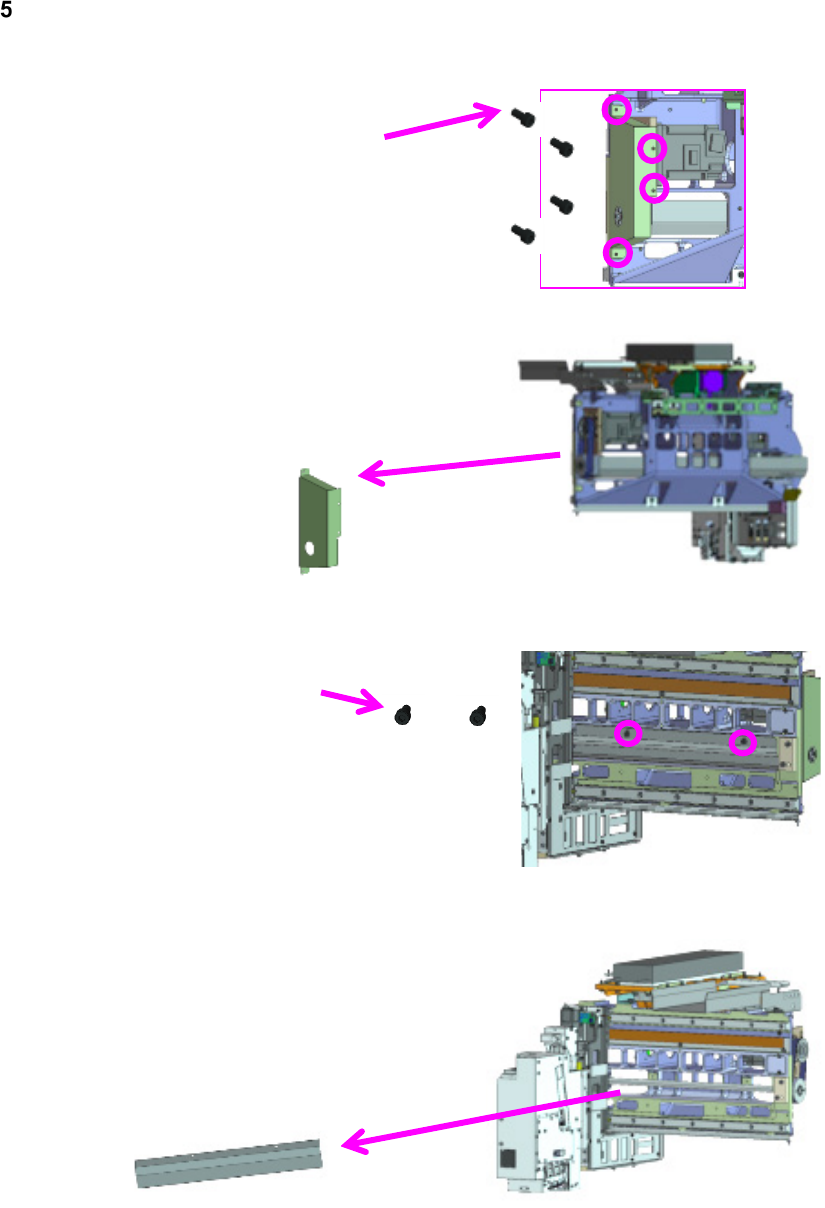

卸下 X 轴滚珠丝杠/正时皮带护罩
① 拆下护罩的 4 处安装螺丝
② 卸下护罩
③ 拆下滚珠丝杠护罩安装螺丝
④ 卸下护罩
⑤ 护罩的拆卸完成
卸下滚珠丝杠护罩
拆下护罩的 2 个安装螺丝
CP4×8 2 个
卸下正时皮带护罩
拆下护罩的 4 个安装螺丝
CP3×6 4 个
