RX-8_维修手册 - 第262页

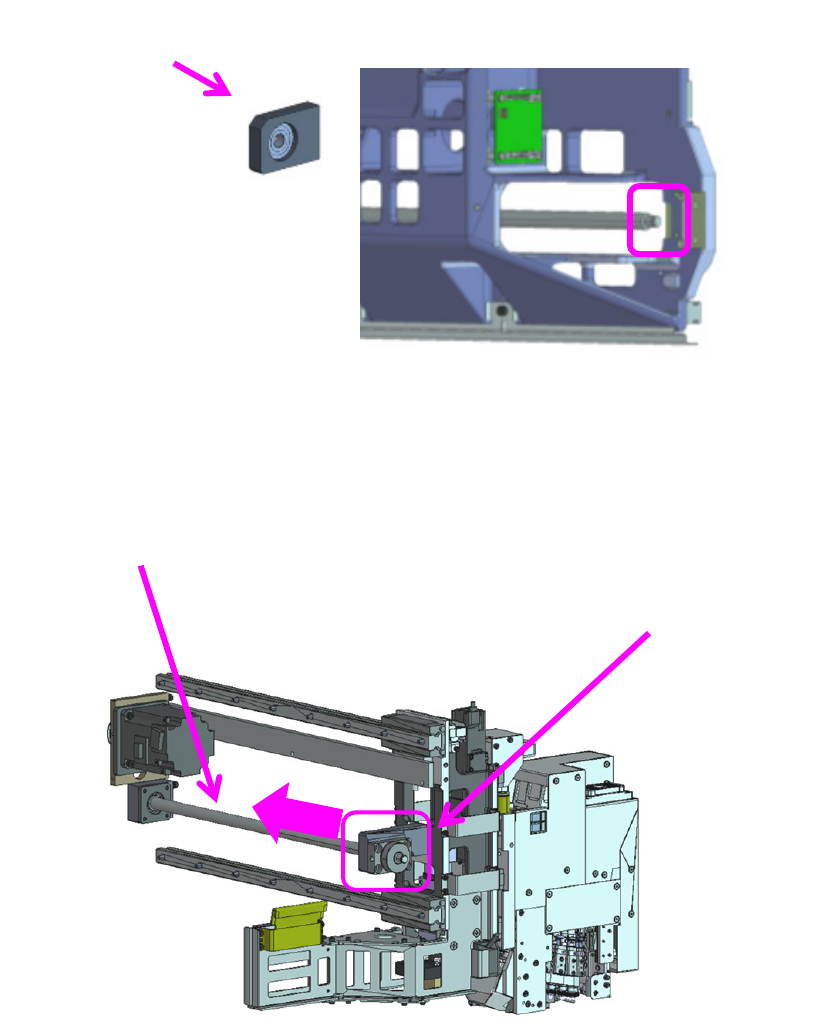

第 2 章 操作顺序书 2- 5. 配件更换 220 拆下 X 轴滚珠丝杠轴固定侧轴承支架 ① 拆下轴固定用的 C 型止动环 ② 轴固定用 C 型止动环的 拆卸完成 拆下 X 轴框架侧轴承支架 ① 从 X 轴框架上拆下 轴固定用的轴承支 架 拆下固定用的 C 型止动 环 拆下 2 个固定螺丝 CP4 × 12 2 个 拆下固定用的 C 型止动 环 EZ76241982 1 C 型止动环 10
