第 2 章 操作顺序书 2- 5. 配件更换 225 ③ 将 X 轴滚珠丝杠斜 向插入组装 X 轴滚珠丝杠轴固定侧轴承支架的安装作业 ① 将 X 轴轴承支架予 以固定 安装滚珠丝杠 注意事项 在固定滚珠丝杠之前， 要把贴装头移动到中 间位 置，进行滚珠 丝杠 的临时性支撑。 ※为了防止滚珠丝杠变 形，要进行临时性支 撑 将轴承支架予以固定
第
2
章
操作顺序书
2-5.
配件更换
224

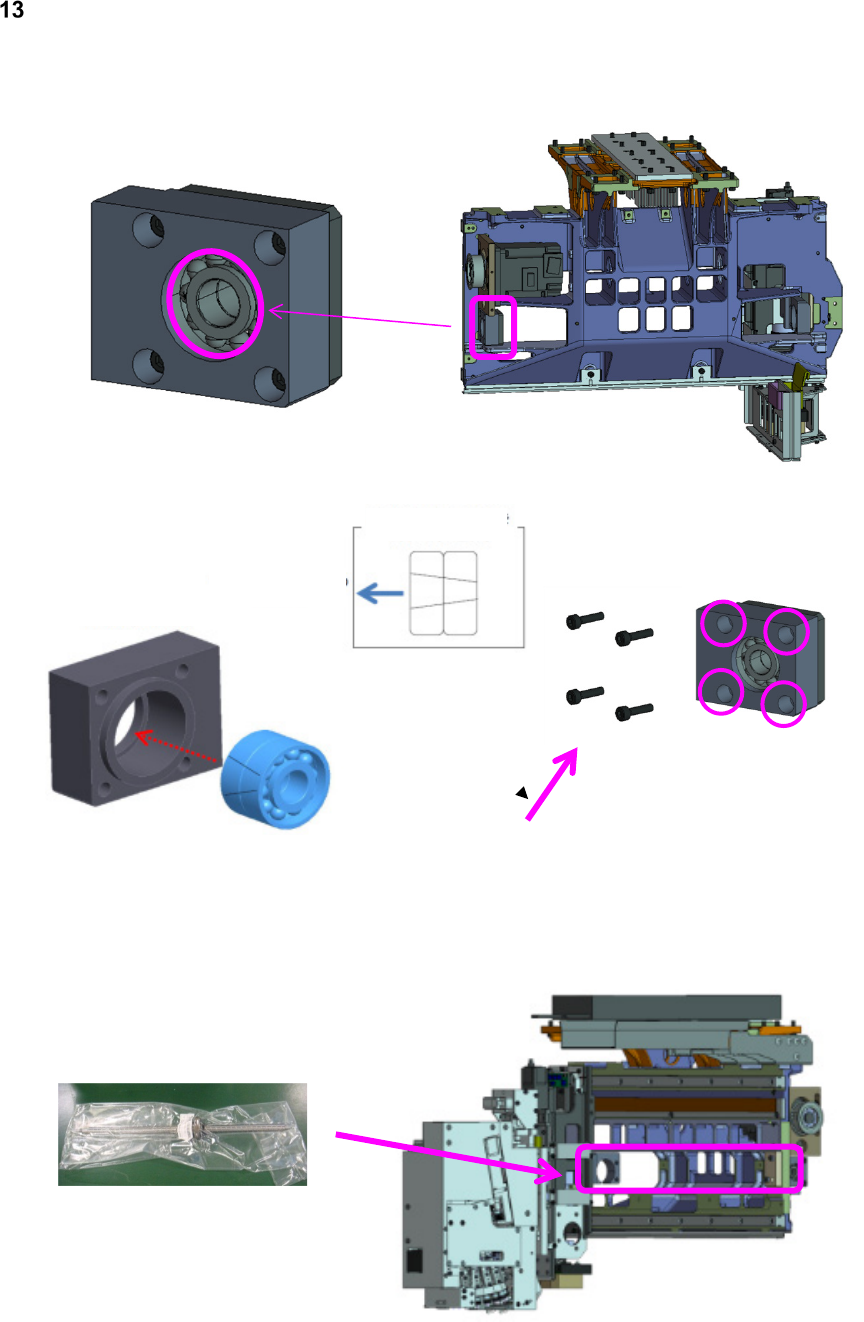

X 轴滚珠丝杠的安装作业
① 更换 X 轴滚珠丝杠驱动侧轴承
② 安装 X 轴滚珠丝杠
EZ446893301 滚珠丝杠
用扭矩扳手进行安装
規格值 2±0.1 N・m
CP5×20 4 个
按下图所示重叠对准
轴承侧面的划线
轴承支架
(X, F)
向轴承支架
插入的一侧
第
2
章
操作顺序书
2-5.
配件更换
225

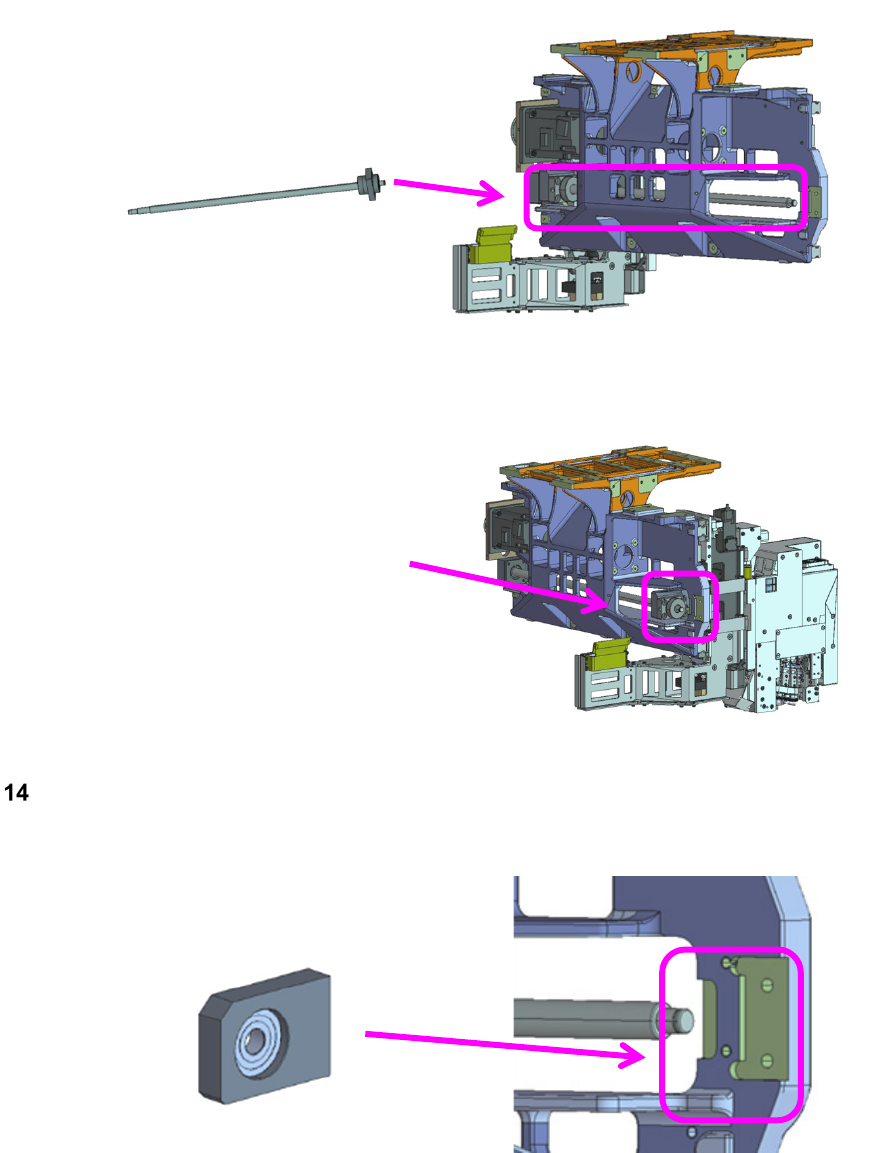

③ 将 X 轴滚珠丝杠斜向插入组装
X 轴滚珠丝杠轴固定侧轴承支架的安装作业
① 将 X 轴轴承支架予以固定
安装滚珠丝杠
注意事项
在固定滚珠丝杠之前，要把贴装头移动到中间位
置，进行滚珠丝杠的临时性支撑。
※为了防止滚珠丝杠变形，要进行临时性支撑
将轴承支架予以固定
第
2
章
操作顺序书
2-5.
配件更换
226

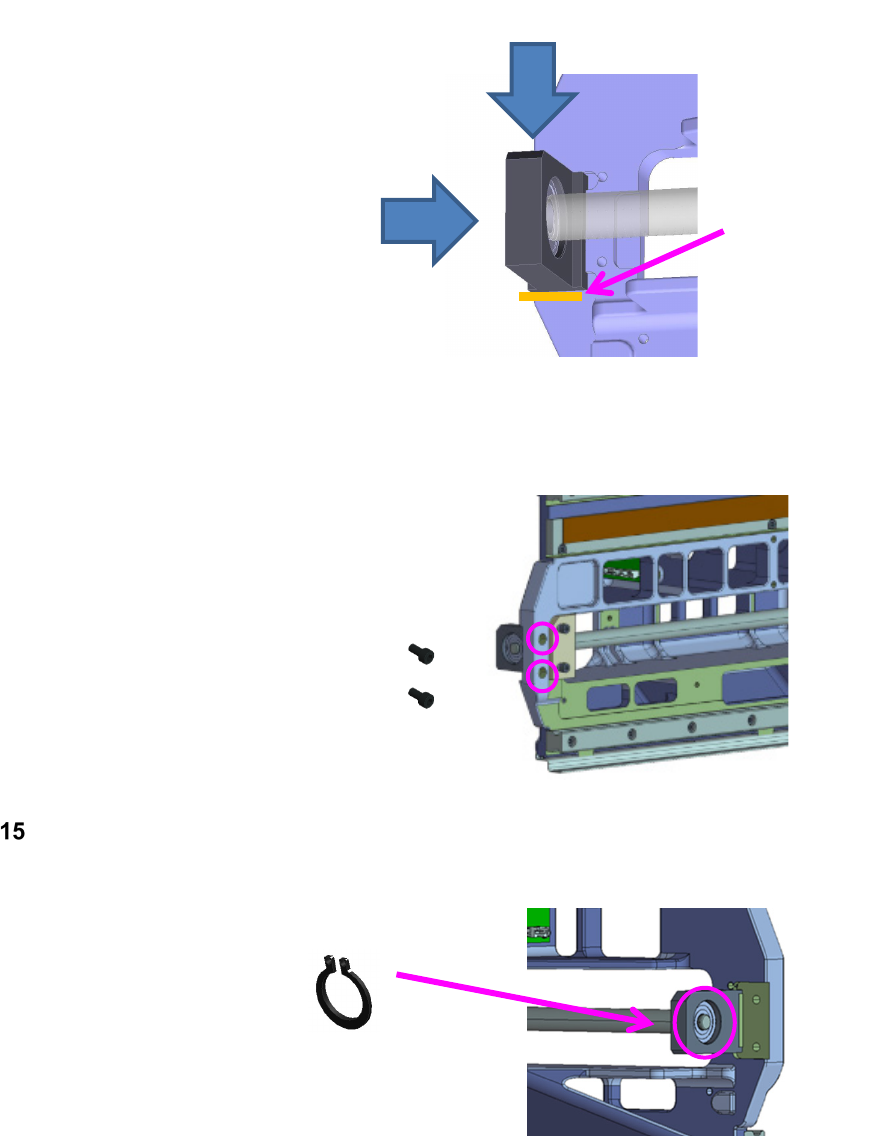

② 固定该支架时，用塞尺定位
③ 将轴承支架固定
将 X 轴滚珠丝杠固定
① 安装 X 轴轴承支架侧 C 型止动环
CP4×12 2 个
以扭矩扳手固定
規格值 2.0±0.1 N・m
准备好塞尺 t=0.07mm，
放入轴承支架与
X
框架的间隙内，
如右图所示将支架固定
塞尺
t=0.07mm
推入方向
推入方向
用卡簧钳将 C 型止动环固定
※换用新品
