第 2 章 操作顺序书 2- 5. 配件更换 230 安装 X 轴滚珠丝杠正时皮带 ① X 轴正时皮 带安装方法 EZ15205421 1 皮带张力计（ U- 507 ） 调整皮带张力 規格值 90~100N ※要进行 3 次 以上 测定都符合上述的 值 把正时皮带安装到 X 轴电动机 朝箭头所指方向抬上， 进行张力调整 调整张力后， 用扭矩扳手将固定螺栓 固定 規格值 2.0 ± 0.1 N ・ m
第
2
章
操作顺序书
2-5.
配件更换
229
② 皮带轮安装方法
③ 皮带轮/摩擦式扣件的安装完成
④ X 轴组装后的动作检查
向左右移动
用手朝 X 方向移动，确认移动时
没有问题
※动作中应没有卡紧的地方
注意事项
・要做到轴上没有间隙
安装顺序
①
把摩擦式扣件顶住轴一侧
②
把皮带轮顶住摩擦式扣件一侧
①
②
以扭矩扳手固定
規格值 1.0±0.05 N・m
※固定时要从对角方向逐渐紧固
第
2
章
操作顺序书
2-5.
配件更换
230
安装 X 轴滚珠丝杠正时皮带
① X 轴正时皮带安装方法
EZ152054211 皮带张力计（U-507）
调整皮带张力
規格值 90~100N
※要进行 3 次以上测定都符合上述的值
把正时皮带安装到 X 轴电动机
朝箭头所指方向抬上，
进行张力调整
调整张力后，
用扭矩扳手将固定螺栓固定
規格值 2.0±0.1 N・m
第
2
章
操作顺序书
2-5.
配件更换
231

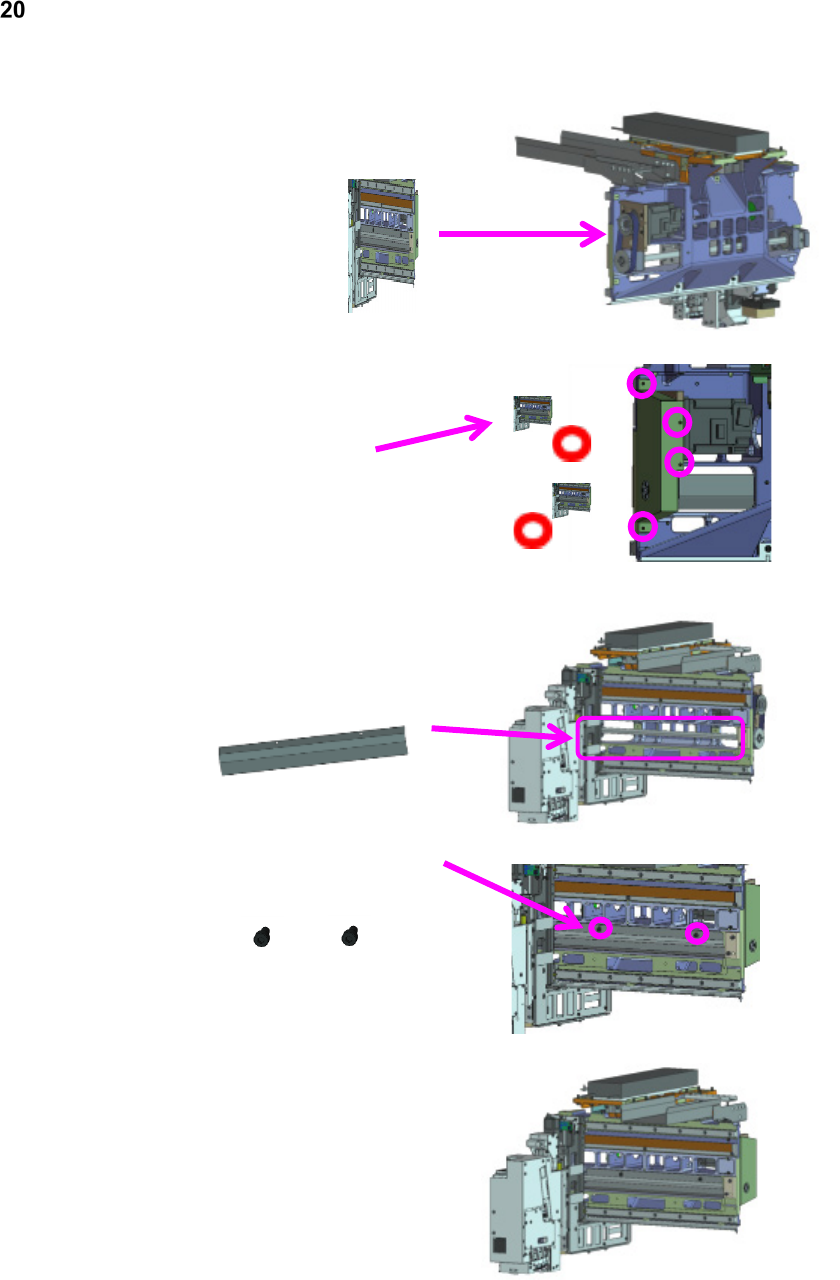

安装 X 轴正时皮带/滚珠丝杠护罩
① 安装正时皮带护罩
② 安装 X 轴滚珠丝杠护罩
③ X 轴正时皮带/滚珠丝杠护罩的安装完成
安装滚珠丝杠护罩
CP4×8 2 个
滚珠丝杠护罩
安装扭矩
規格值 2.0±0.1 N・m
安装护罩
CP3×6 4 个
正时皮带护罩
安装扭矩
規格值 1.0±0.05 N・m
