RX-8_维修手册 - 第284页
第 2 章 操作顺序书 2- 5. 配件更换 242 松开电动机托架的固定螺丝 ×4 个，连同托架一起拆下电动机。 安装电动机时，请在电动机托架固定螺丝临时旋紧的状态下，松开联轴节之滚珠丝杠 侧的螺丝，将联轴节左右移动，在平稳移动的位置上 旋紧电动机托架固定螺丝。并且， 要固定联轴节时，请在电动机托架与联轴节之间隙为 5mm 的位置上固定。
第
2
章
操作顺序书
2-5.
配件更换
241

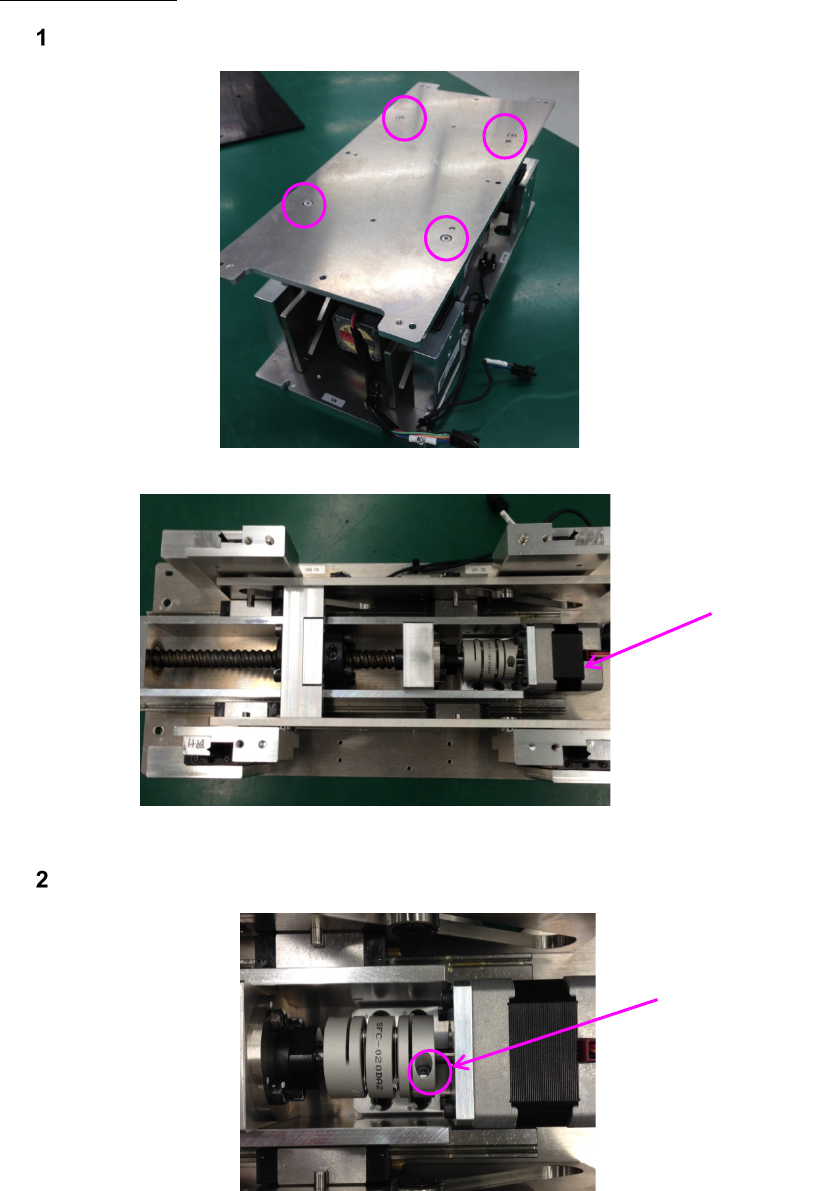

支撑电动机的拆卸
松开螺丝×4 个，卸下工作台装置上部的板。
松开联轴节之电动机侧的止动螺丝×1 个。
电动机
止动螺丝
第
2
章
操作顺序书
2-5.
配件更换
242

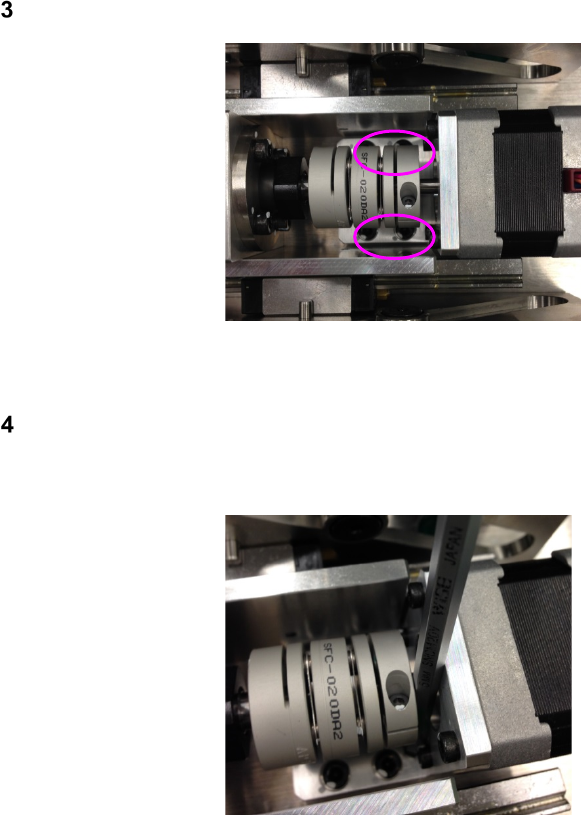

松开电动机托架的固定螺丝×4 个，连同托架一起拆下电动机。
安装电动机时，请在电动机托架固定螺丝临时旋紧的状态下，松开联轴节之滚珠丝杠
侧的螺丝，将联轴节左右移动，在平稳移动的位置上旋紧电动机托架固定螺丝。并且，
要固定联轴节时，请在电动机托架与联轴节之间隙为 5mm 的位置上固定。
第
2
章
操作顺序书
2-5.
配件更换
243

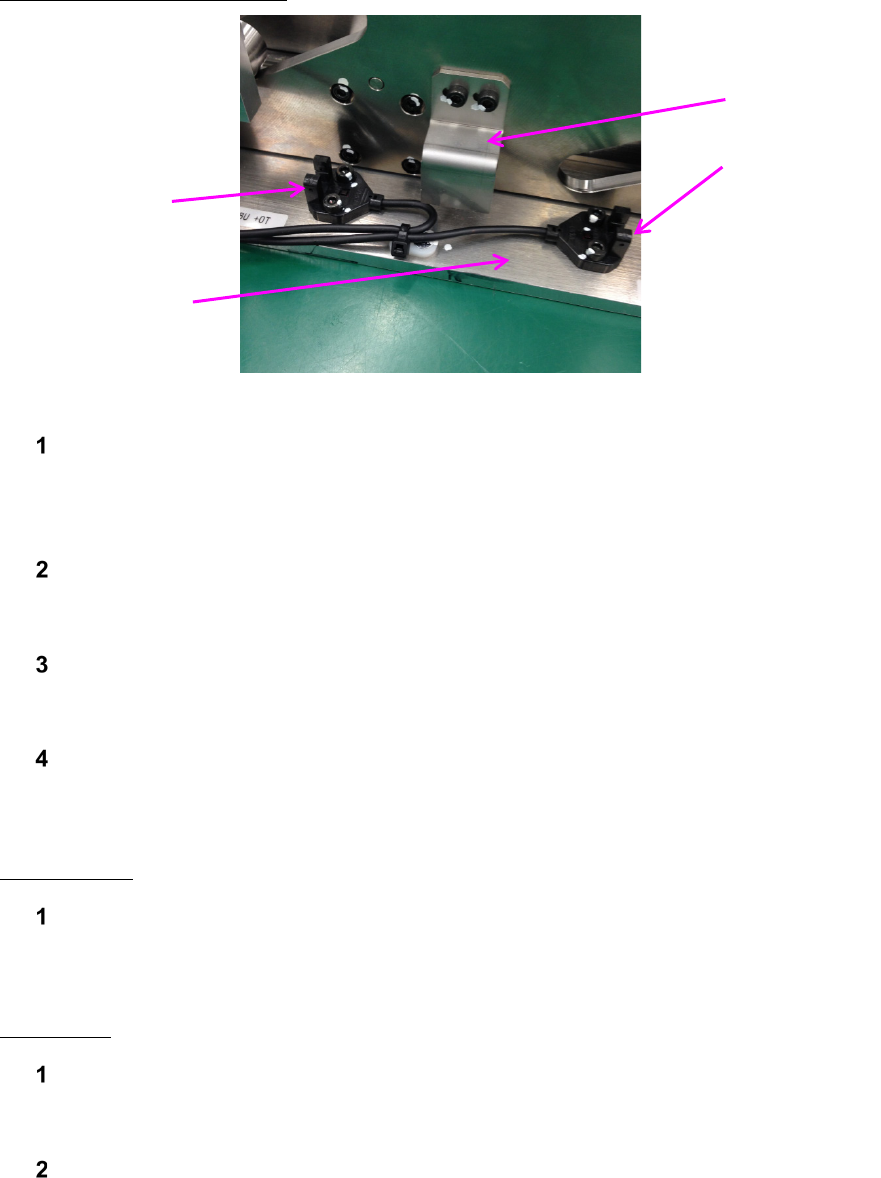

支撑原点、限位传感器的拆卸
在装有传感器的支撑基座上标出划线。
（目的在于使传感器的安装位置能够重现）
松开传感器安装螺丝×2 个，卸下传感器。
安装时沿划线安装。
安装后，将滚珠丝杠左右移动，确认传感器 DOG 与传感器不发生干涉。
安装支撑装置
按照与拆卸相反的操作顺序安装到机器上。
校准的实施
接通机器的电源，通过用户切换选择“Service”。
打开校准画面，实施“机器调整”→“支撑台（后 L）”。
（使用高度 73mm 的治具块规）
限位传感器
限位传感器
支撑基座
传感器 DOG
