第
2
章
操作顺序书
2-5.
配件更换
246
充分松开用来固定贴片头上部的内六角螺栓，卸下贴片头。
注意
进行本操作时请务必在用手托住贴片头单元的状态下进行操作。
用两手托住贴片头单元，一边向上方向按压，一边拆卸。
安装时要按相反的步骤安装。

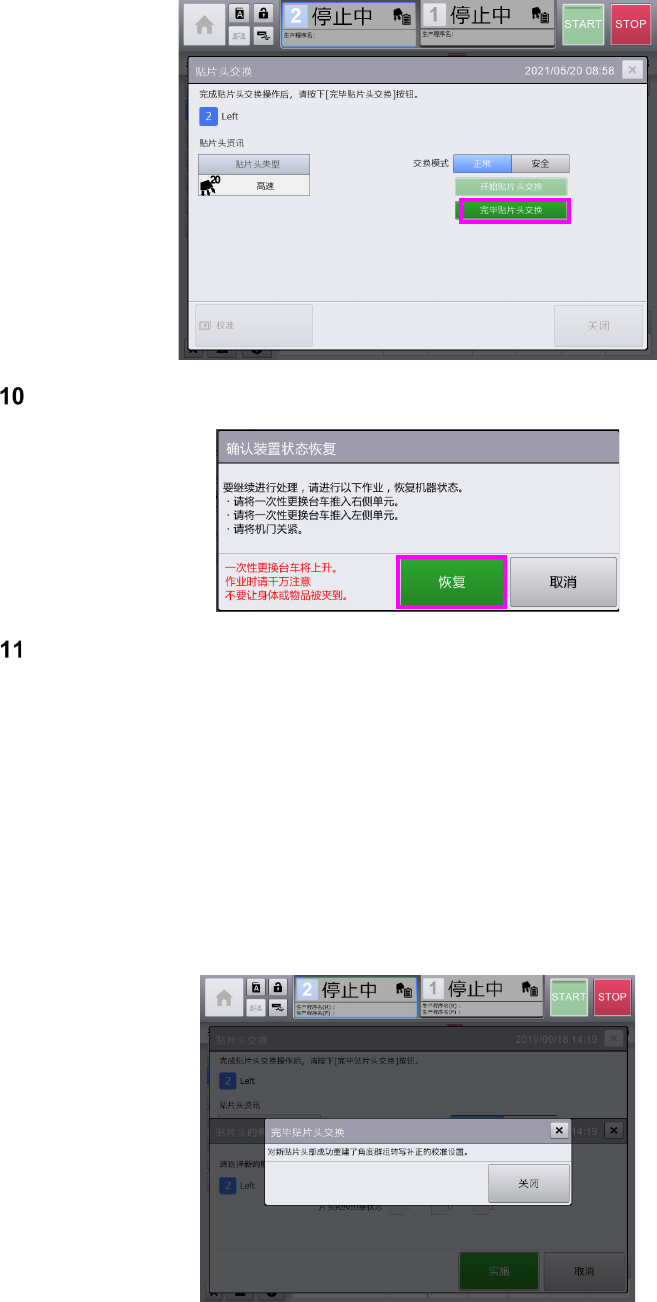

安装后，按［完毕贴片头交（更）换］。
螺丝
螺丝的状态
第
2
章
操作顺序书
2-5.
配件更换
247
按［恢复］。
按［关闭］。
● 有关 P20 贴片头交换时省略分角度转写补正的功能
如果已添加了新功能的软件满足下述条件，则能在取下贴片头时将补正量保存到贴片头存储器中，
并在安装时使用保存的补正量进行工作。在这种情况下，完成贴片头更换后将显示反映了补正量的
对话框。
《注意事项》
如果要提高精度，请在更换贴片头后针对每个角度重新进行转写补正。
反映补正量对话框
第
2
章
操作顺序书
2-5.
配件更换
248

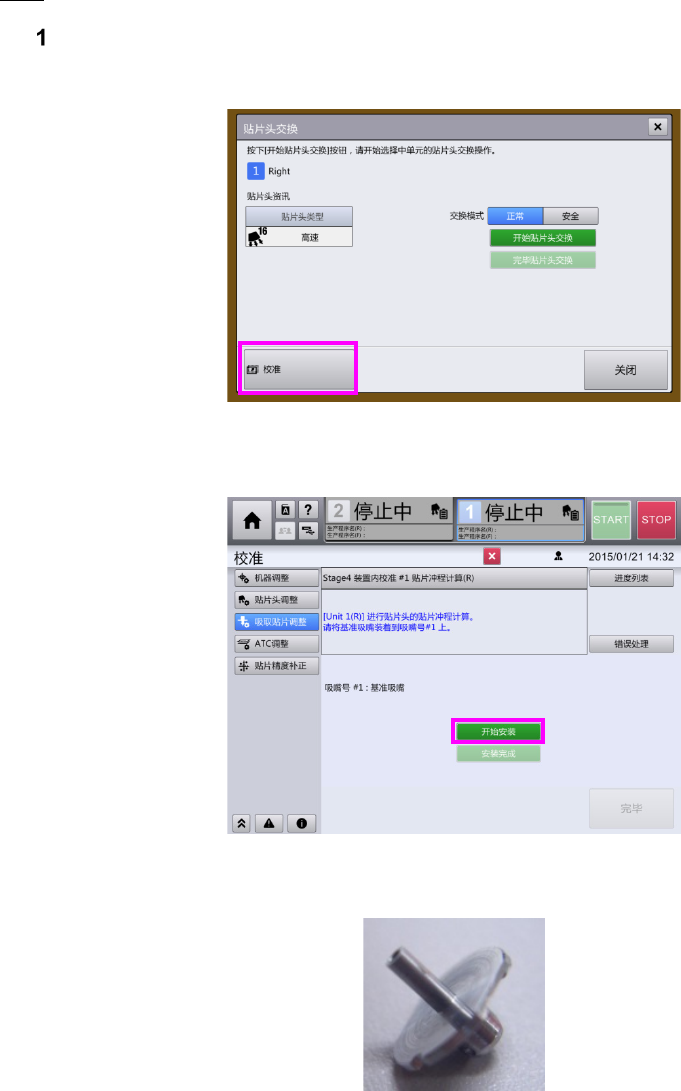

校准
贴片冲程计算
1) 画面下侧显示“完毕贴片头交（更）换”后，进行校准。
2) 按［校准］。
3) 按［开始安装］。
4) 打开前护罩，将基准吸嘴安装到吸嘴索引#1 上。
基准吸嘴
5) 安装基准吸嘴后，关闭前护罩，按［安装完成］。
6) 按［恢复］。
