第 2 章 操作顺序书 2- 5. 配件更换 250 转录校准 1) 选择校准菜单 中的 ［吸取贴 片调整］，按［转录 校准］。 2) 按［个别显示 ］。 3) 按［开始安装 ］。 4) 打开前护罩，将 玻璃芯片吸取吸嘴安 装到吸嘴索引 #1 上。 请将玻璃芯片 ( ７Ｘ７ ) 放置到治具芯片摆放 位置上。 玻璃芯片吸取 吸嘴 玻璃芯片 ( ７Ｘ７ ) 将 玻璃芯片 ( ７Ｘ７ ) 的引脚印刷面向 上侧。 5) 关闭前护罩，按 ［安装完…
第
2
章
操作顺序书
2-5.
配件更换
249

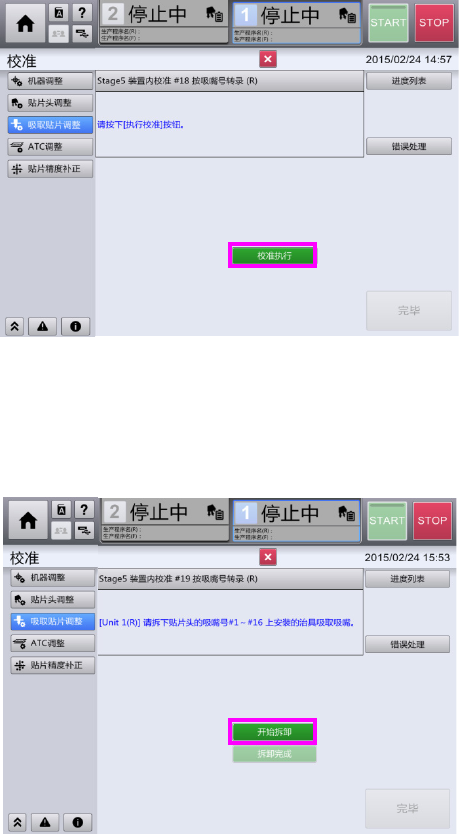

7) 按［校准执行］。
8) 贴片头单元将开始移动，执行校准动作。
9) 校准结束后，按［完毕］。
10) 按［开始拆卸］。
11) 请打开前护罩，拆下安装在吸嘴索引#1 上的基准吸嘴。
12) 关闭前护罩，按［拆卸完成］。
13) 按［完毕］。
14) 按［调整 OK］。
第
2
章
操作顺序书
2-5.
配件更换
250

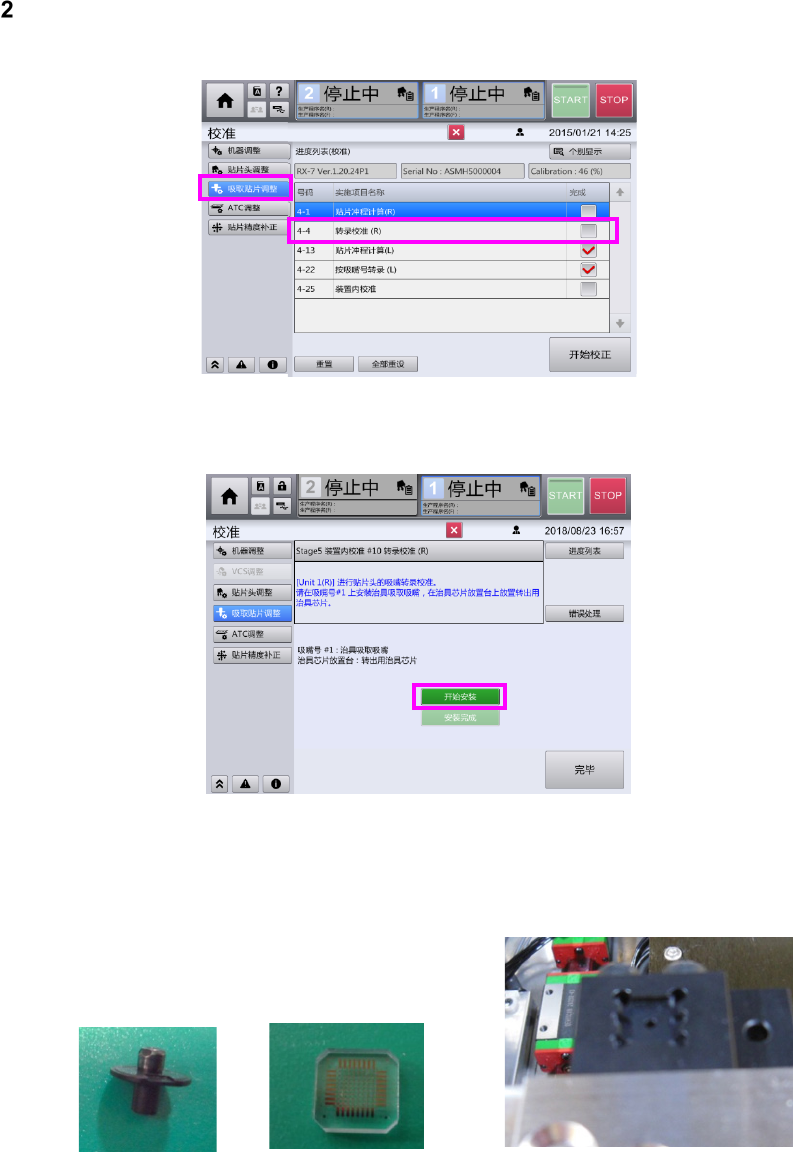

转录校准
1) 选择校准菜单中的［吸取贴片调整］，按［转录校准］。
2) 按［个别显示］。
3) 按［开始安装］。
4) 打开前护罩，将玻璃芯片吸取吸嘴安装到吸嘴索引#1 上。
请将玻璃芯片
(
７Ｘ７
)
放置到治具芯片摆放位置上。
玻璃芯片吸取吸嘴 玻璃芯片
(
７Ｘ７
)
将玻璃芯片
(
７Ｘ７
)
的引脚印刷面向上侧。
5) 关闭前护罩，按［安装完成］。
第
2
章
操作顺序书
2-5.
配件更换
251
6) 按［恢复］。
7) 按［校准执行］。
8) 贴片头单元将开始移动，执行校准动作。
9) 校准结束后，按［完毕］。
10) 按［开始拆卸］。
11) 请打开前护罩，拆下安装在吸嘴索引#1 上的玻璃芯片吸取吸嘴，以及玻璃芯片 (７Ｘ７)。
12) 关闭前护罩，按［拆卸完成］。
13) 按［恢复］。
14) 按［完毕］。
