RX-8_维修手册 - 第294页
第 2 章 操作顺序书 2- 5. 配件更换 252 15) 按［调整 OK ］。 贴片精度补正 关于贴片精度补正，请 参阅 2-3- 6 贴片精度 补正 。
第
2
章
操作顺序书
2-5.
配件更换
251
6) 按［恢复］。
7) 按［校准执行］。
8) 贴片头单元将开始移动，执行校准动作。
9) 校准结束后，按［完毕］。
10) 按［开始拆卸］。
11) 请打开前护罩，拆下安装在吸嘴索引#1 上的玻璃芯片吸取吸嘴，以及玻璃芯片 (７Ｘ７)。
12) 关闭前护罩，按［拆卸完成］。
13) 按［恢复］。
14) 按［完毕］。
第
2
章
操作顺序书
2-5.
配件更换
252

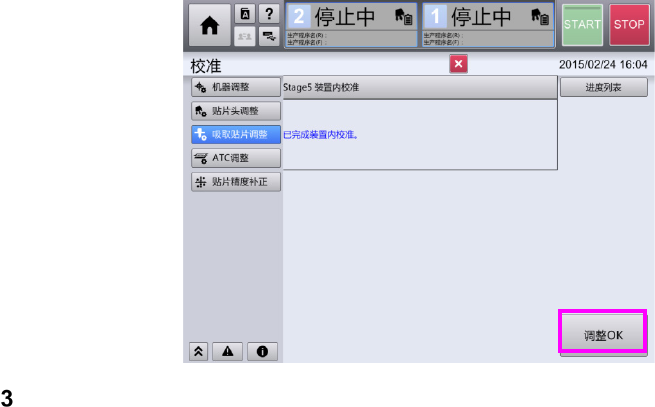

15) 按［调整 OK］。
贴片精度补正
关于贴片精度补正，请参阅
2-3-6
贴片精度补正。
