第 2 章 操作顺序书 2- 5. 配件更换 255 拧松伺服驱动器安装托架的螺丝 × 2 个，取下整个托架和伺服驱动器。 取下希望更换的伺服驱动器的安装螺丝，取下伺服驱动器。 安装新的伺服驱动器。 请参照 < 确认项目 > 4 - 1 伺服驱动器的设置， 对开关进行设置。 安装伺服驱动器的托架 螺丝 x2
第
2
章
操作顺序书
2-5.
配件更换
254
从装置本体上取下电源 BOX。
XY 轴伺服驱动器的更换

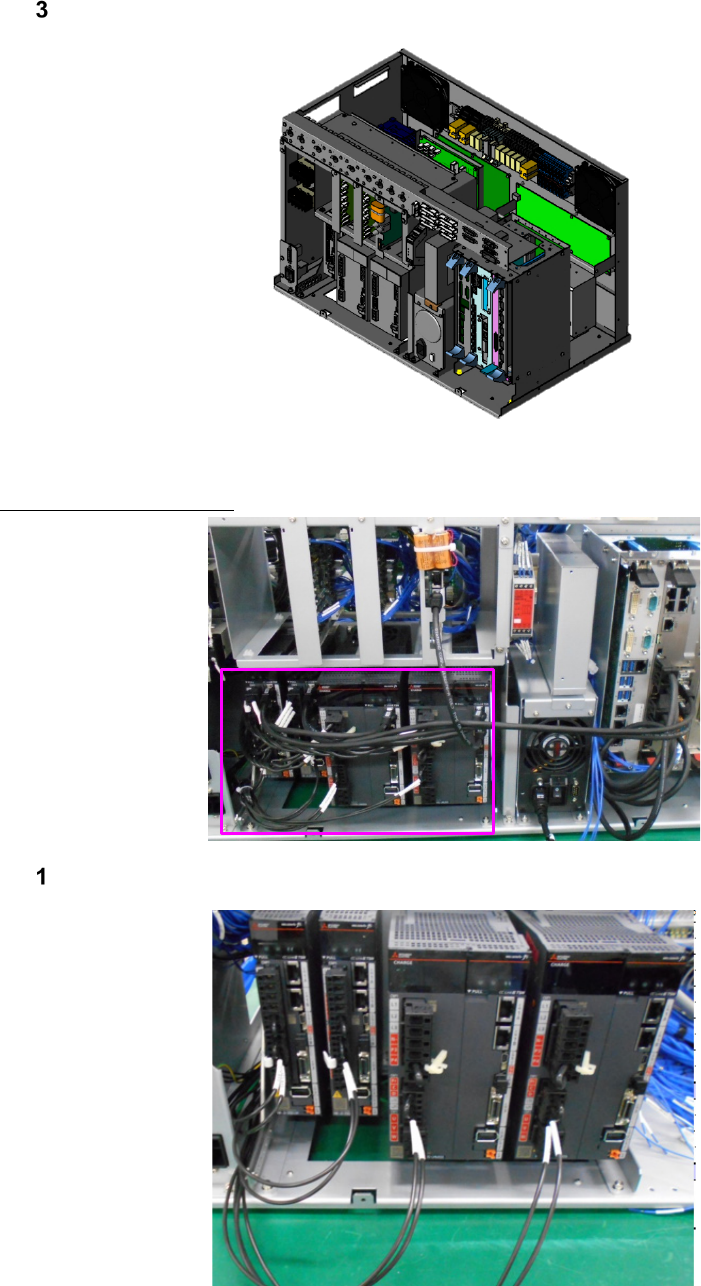

取下全部伺服驱动器上连接的缆线类。
第
2
章
操作顺序书
2-5.
配件更换
255

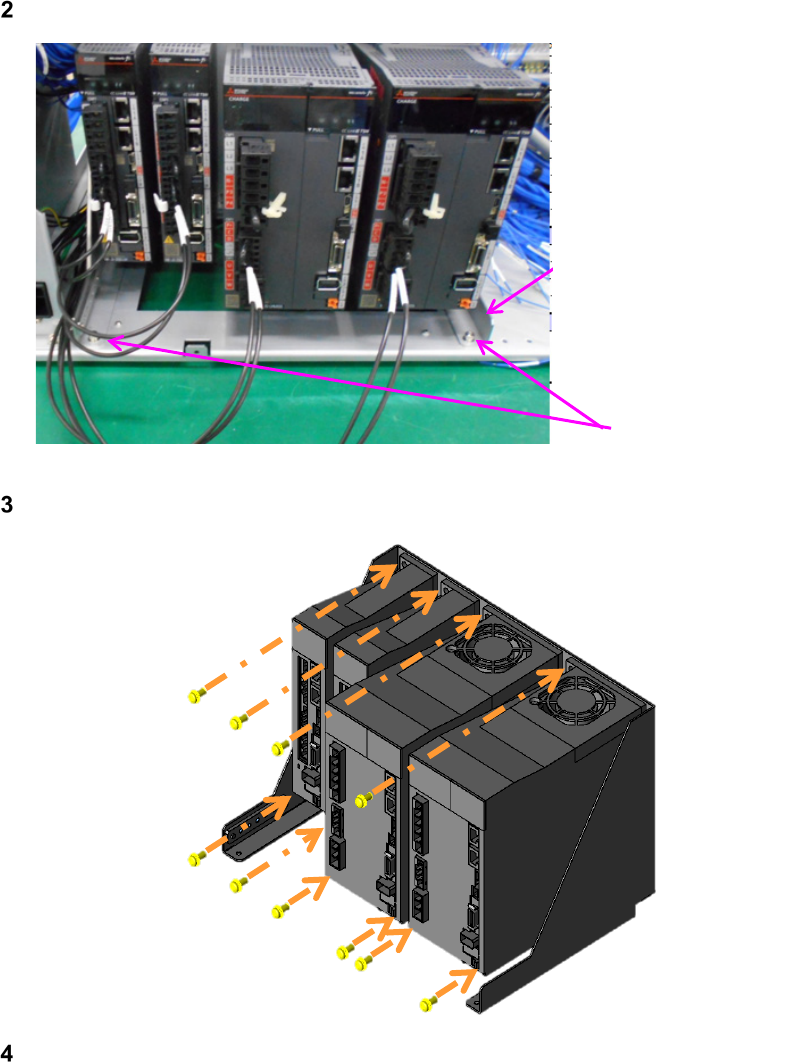

拧松伺服驱动器安装托架的螺丝×2 个，取下整个托架和伺服驱动器。
取下希望更换的伺服驱动器的安装螺丝，取下伺服驱动器。
安装新的伺服驱动器。
请参照
<
确认项目
> 4-1
伺服驱动器的设置，对开关进行设置。
安装伺服驱动器的托架
螺丝
x2
第
2
章
操作顺序书
2-5.
配件更换
256
ZA 轴 伺服驱动器的更换
取下伺服驱动器前面所连接的连接器。
取下固定安装托架的螺丝×１个，将托架拉到前部后，取下驱动器基板的侧面所连接
的连接器，之后取下整个托架。
螺丝
