第 2 章 操作顺序书 2- 5. 配件更换 257 从托架上取下驱动器基板，更换为新基板。
第
2
章
操作顺序书
2-5.
配件更换
256

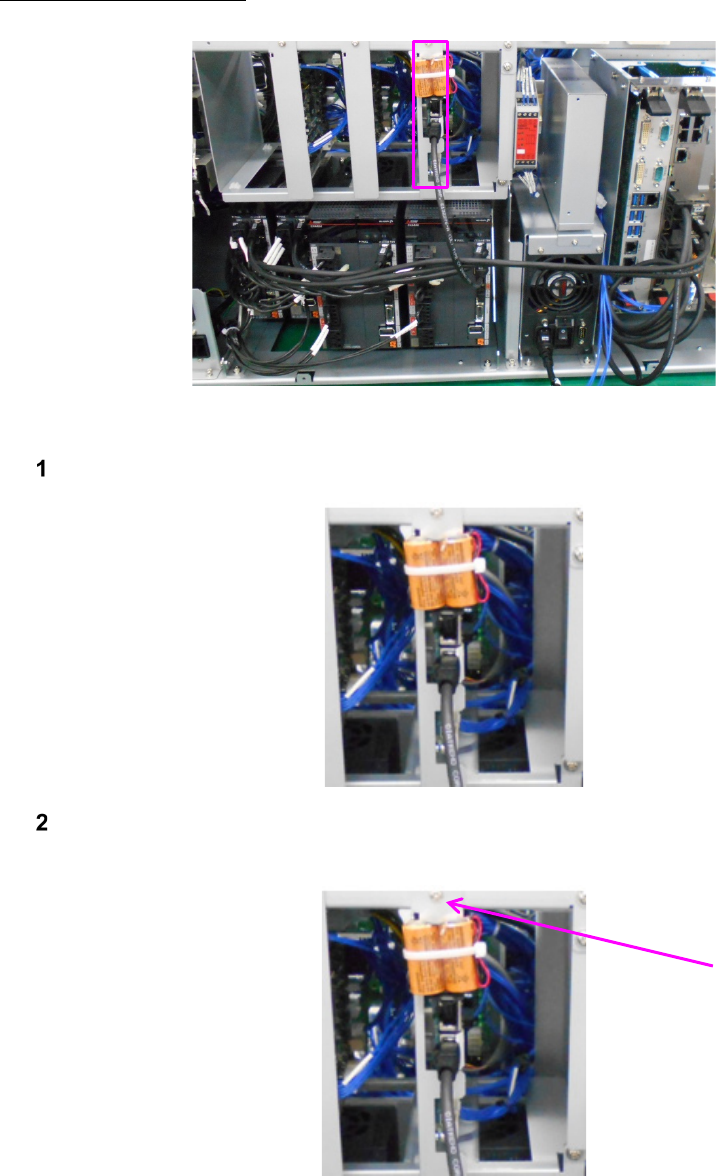

ZA 轴 伺服驱动器的更换
取下伺服驱动器前面所连接的连接器。
取下固定安装托架的螺丝×１个，将托架拉到前部后，取下驱动器基板的侧面所连接
的连接器，之后取下整个托架。
螺丝
第
2
章
操作顺序书
2-5.
配件更换
257

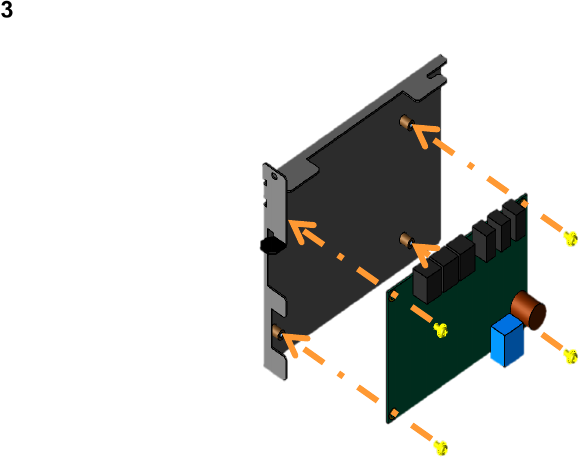

从托架上取下驱动器基板，更换为新基板。
第
2
章
操作顺序书
2-5.
配件更换
258

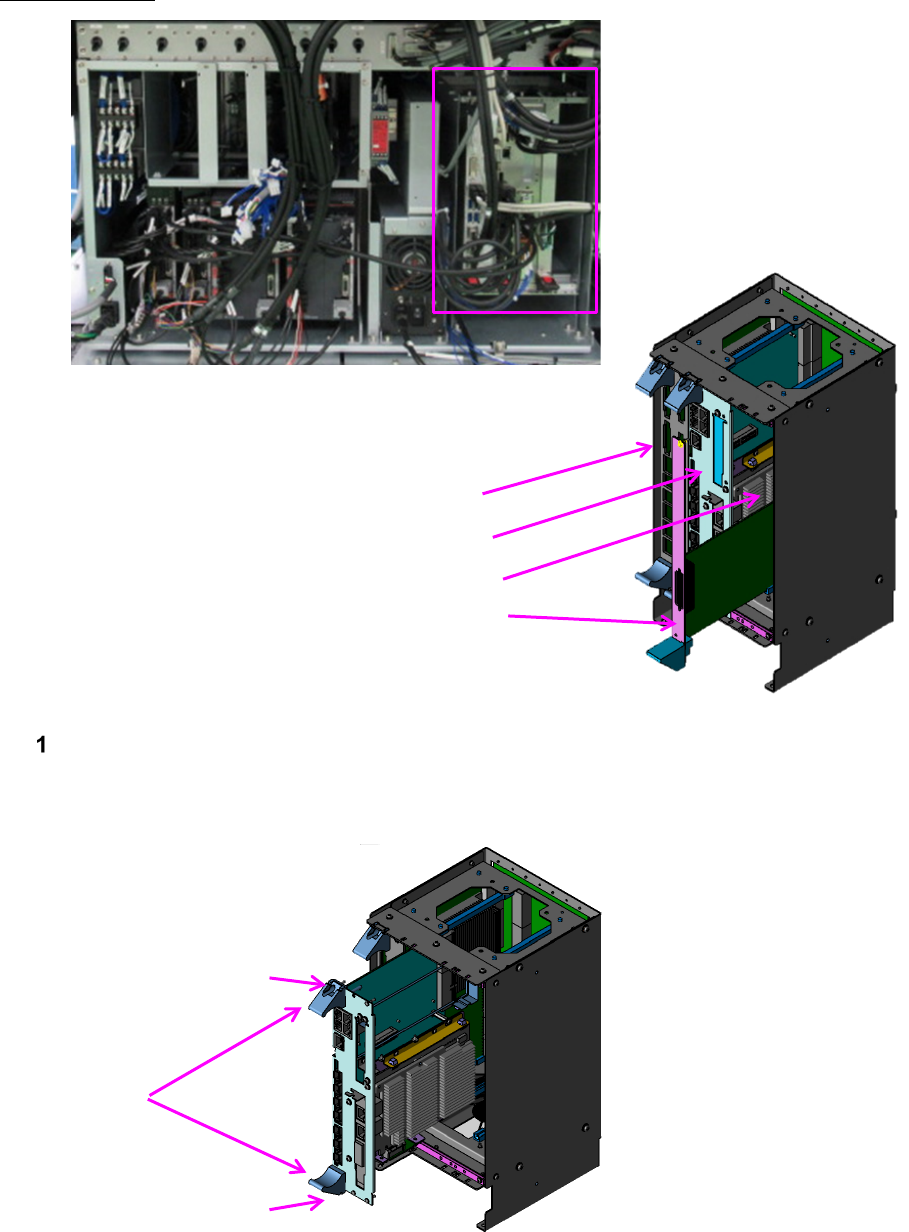

控制单元的更换
将各基板的固定扳手部的 2 个螺丝拧松，在使固定扳手立起的同时，将基板从插槽中
拔出，更换为新基板。
※
如果在固定扳手部位施加过大的力会造成扳手部破损，在使用时请十分注意。
CPU BOARD
EX IO BOARD
4CH CAN BOARD
CC-LINK MOTION BOARD
固定扳手
螺丝
螺丝
