第 2 章 操作顺序书 2- 5. 配件更换 259 CC - LINK MOTI ON BOARD 的更换 请从控制单元上取下 EX IO BOARD 。 请取下前面板部的 2 个螺丝。 取下按压托架部的 2 个螺丝，沿箭头方向拉出，更换为新基板。 螺丝
第
2
章
操作顺序书
2-5.
配件更换
258
控制单元的更换
将各基板的固定扳手部的 2 个螺丝拧松，在使固定扳手立起的同时，将基板从插槽中
拔出，更换为新基板。
※
如果在固定扳手部位施加过大的力会造成扳手部破损，在使用时请十分注意。
CPU BOARD
EX IO BOARD
4CH CAN BOARD
CC-LINK MOTION BOARD
固定扳手
螺丝
螺丝
第
2
章
操作顺序书
2-5.
配件更换
259

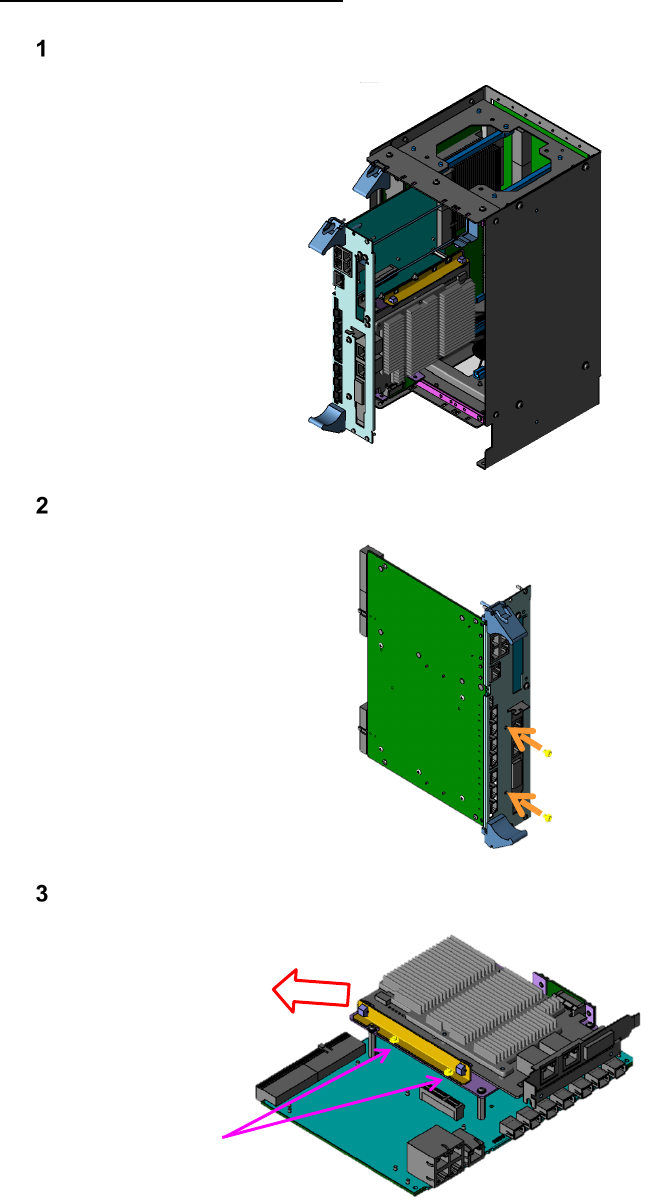

CC-LINK MOTION BOARD 的更换
请从控制单元上取下 EX IO BOARD。
请取下前面板部的 2 个螺丝。
取下按压托架部的 2 个螺丝，沿箭头方向拉出，更换为新基板。
螺丝
第
2
章
操作顺序书
2-5.
配件更换
260

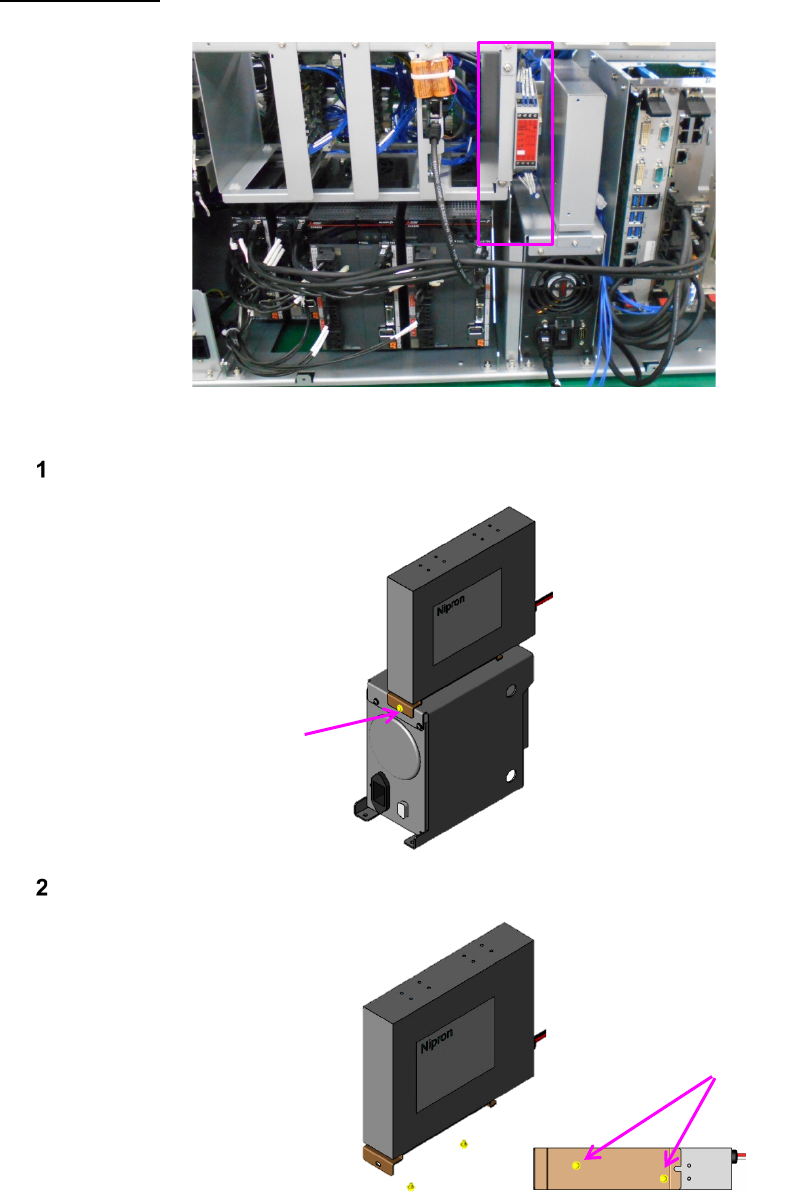

ATX 电池的更换
取下电池托架的 1 个螺丝。
请取下电池下面的 2 个螺丝，将托架安装在新电池上完成更换。
螺丝
螺丝
