第 2 章 操作顺序书 2-5. 配件更换 262 请取下电源单元托架的 5 个螺丝，将托架安装在新电池上完成更换。 HEAD MAIN PCB ASM 的更换 拧松希望更换侧安装托架上的固定螺丝×１个，向前拉出托架，取下基板面所连接的 连接器，再取下整个托架。 螺丝 R 侧 L 侧 螺丝
第
2
章
操作顺序书
2-5.
配件更换
261

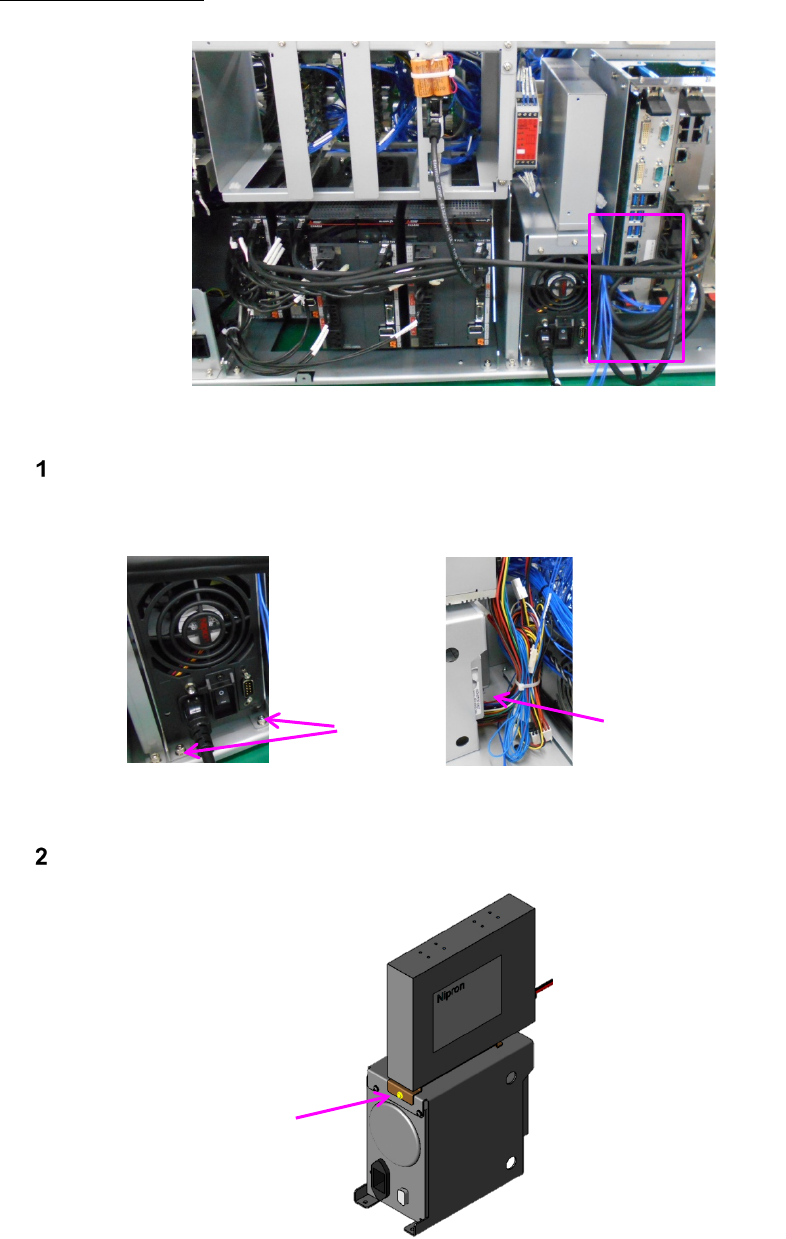

ATX 电源单元的更换
取下 ATX 电源单元托架的 2 个螺丝，将 AC 线和背面的缆线也取下后，将电源单元拉
至前部。
取下电池托架的 1 个螺丝，取下电池。
螺丝
背面的缆线
螺丝
第
2
章
操作顺序书
2-5.
配件更换
262

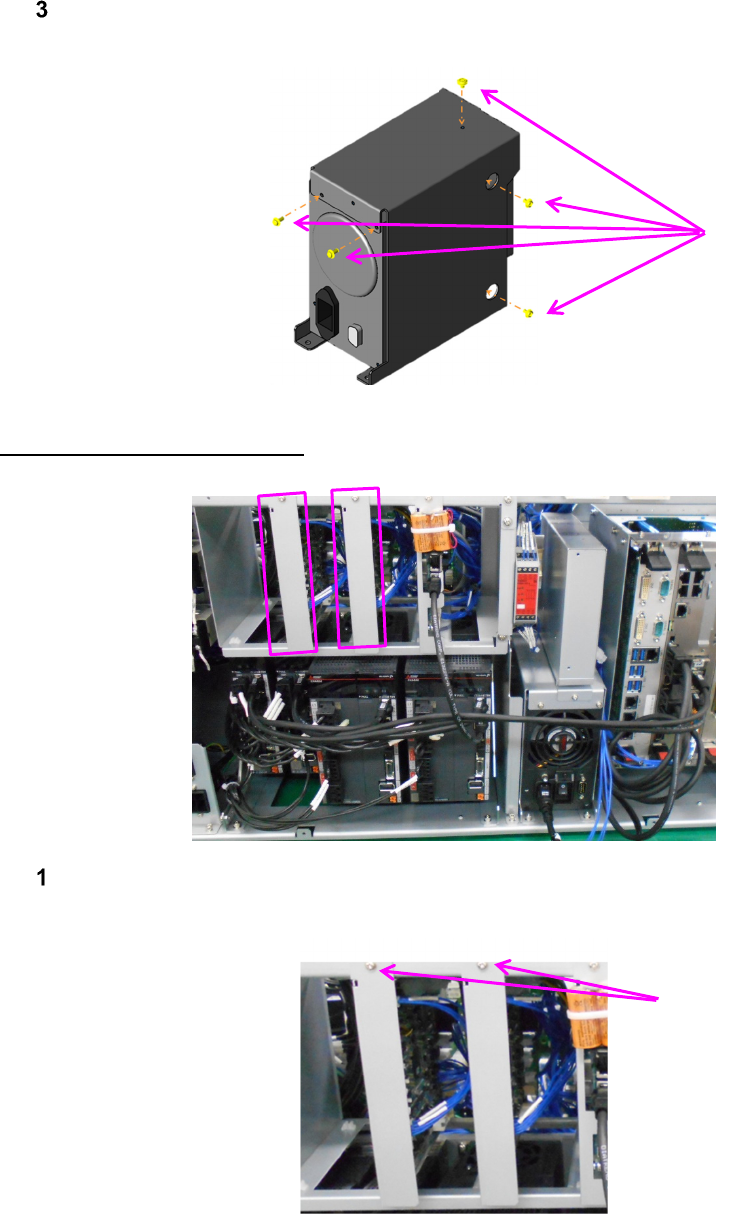

请取下电源单元托架的 5 个螺丝，将托架安装在新电池上完成更换。
HEAD MAIN PCB ASM 的更换
拧松希望更换侧安装托架上的固定螺丝×１个，向前拉出托架，取下基板面所连接的
连接器，再取下整个托架。
螺丝
R
侧
L
侧
螺丝
第
2
章
操作顺序书
2-5.
配件更换
263
将基板从托架上取下，更换为新基板。
SAFETY、E BANK RELAY PCB ASM 的更换
取下电装 BOX 背面的 5 个螺丝，将基板托架向后推倒。
SAFETY PCB ASM
E BANK RELAY PCB ASM
