第 2 章 操作顺序书 2- 5. 配件更换 264 将基板上连接的缆线取下后，再取下对象螺丝，更换为新基板。 电源单元的更换 取下电装 BOX 背面的 9 个螺丝，取下电装 BOX 的背板。 SAFET Y PCB A SM E BAN K RELAY PCB A SM PS2 : DC48V PS 1: DC24V 螺丝
第
2
章
操作顺序书
2-5.
配件更换
263

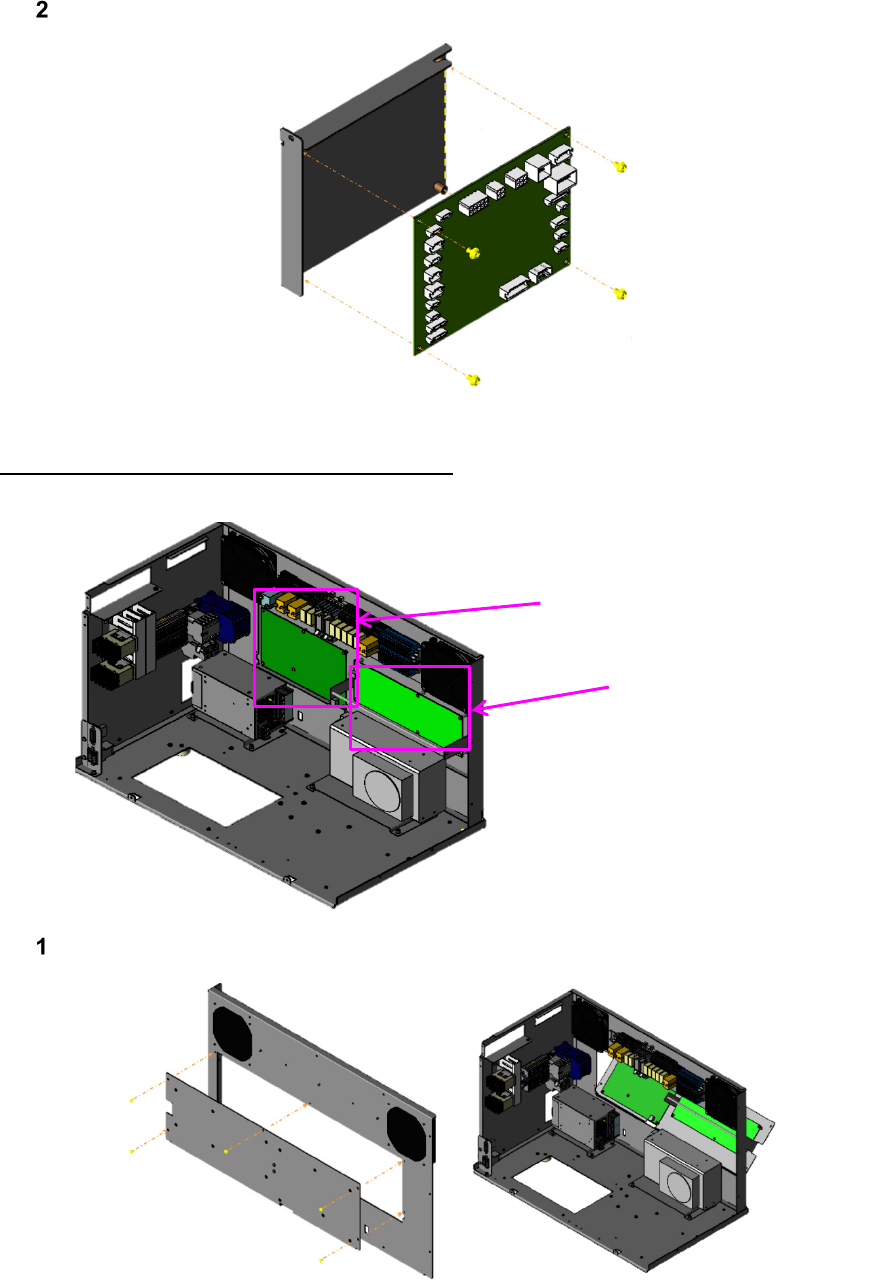

将基板从托架上取下，更换为新基板。
SAFETY、E BANK RELAY PCB ASM 的更换
取下电装 BOX 背面的 5 个螺丝，将基板托架向后推倒。
SAFETY PCB ASM
E BANK RELAY PCB ASM
第
2
章
操作顺序书
2-5.
配件更换
264

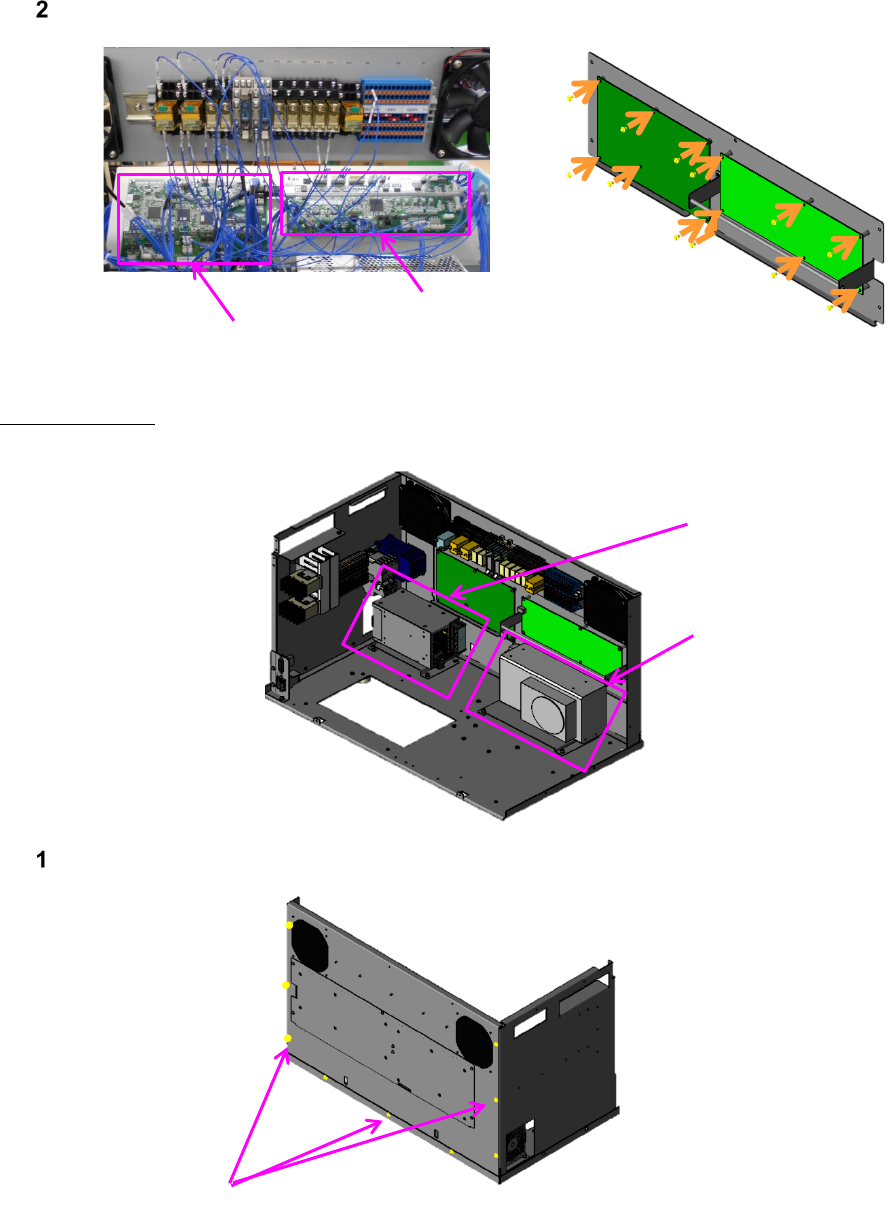

将基板上连接的缆线取下后，再取下对象螺丝，更换为新基板。
电源单元的更换
取下电装 BOX 背面的 9 个螺丝，取下电装 BOX 的背板。
SAFETY PCB ASM
E BANK RELAY PCB ASM
PS2:DC48V
PS1:DC24V
螺丝
第
2
章
操作顺序书
2-5.
配件更换
265

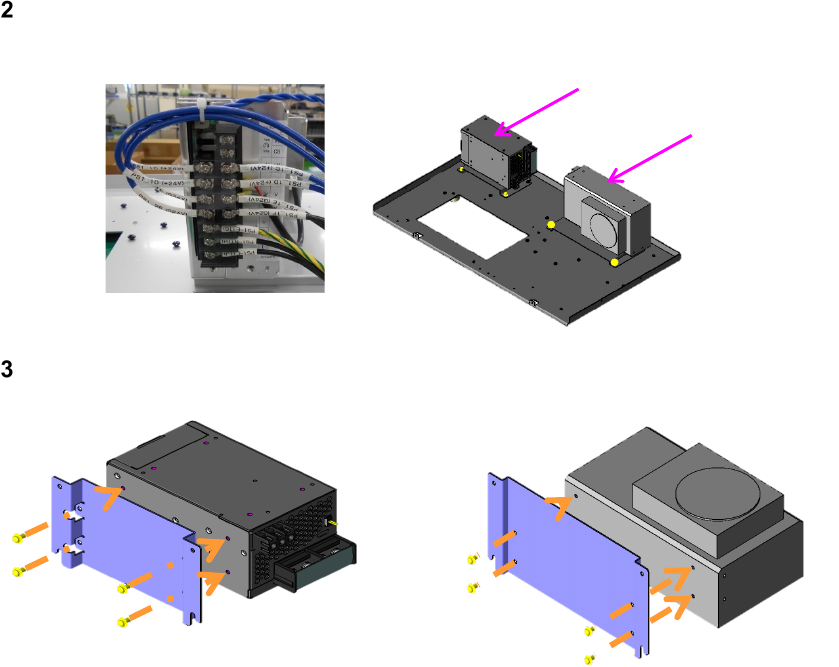

将各电源单元上连接的缆线取下后，再取下各托架的 2 个螺丝，将托架从底板上取下。
取下各电源单元托架的 4 个螺丝，更换为新电源单元。
PS1:DC24V
PS2:DC48V
