第 2 章 操作顺序书 2- 5. 配件更换 265 将各电 源 单元上连接的 缆线 取下后，再取下 各 托架 的 2 个 螺丝，将托架从底板上取下 。 取下各电源单元托架的 4 个螺丝，更换为新电源单元。 PS 1: DC24V PS2 : DC48V
第
2
章
操作顺序书
2-5.
配件更换
264
将基板上连接的缆线取下后，再取下对象螺丝，更换为新基板。
电源单元的更换
取下电装 BOX 背面的 9 个螺丝，取下电装 BOX 的背板。
SAFETY PCB ASM
E BANK RELAY PCB ASM
PS2:DC48V
PS1:DC24V
螺丝
第
2
章
操作顺序书
2-5.
配件更换
265
将各电源单元上连接的缆线取下后，再取下各托架的 2 个螺丝，将托架从底板上取下。
取下各电源单元托架的 4 个螺丝，更换为新电源单元。
PS1:DC24V
PS2:DC48V
第
2
章
操作顺序书
2-5.
配件更换
266

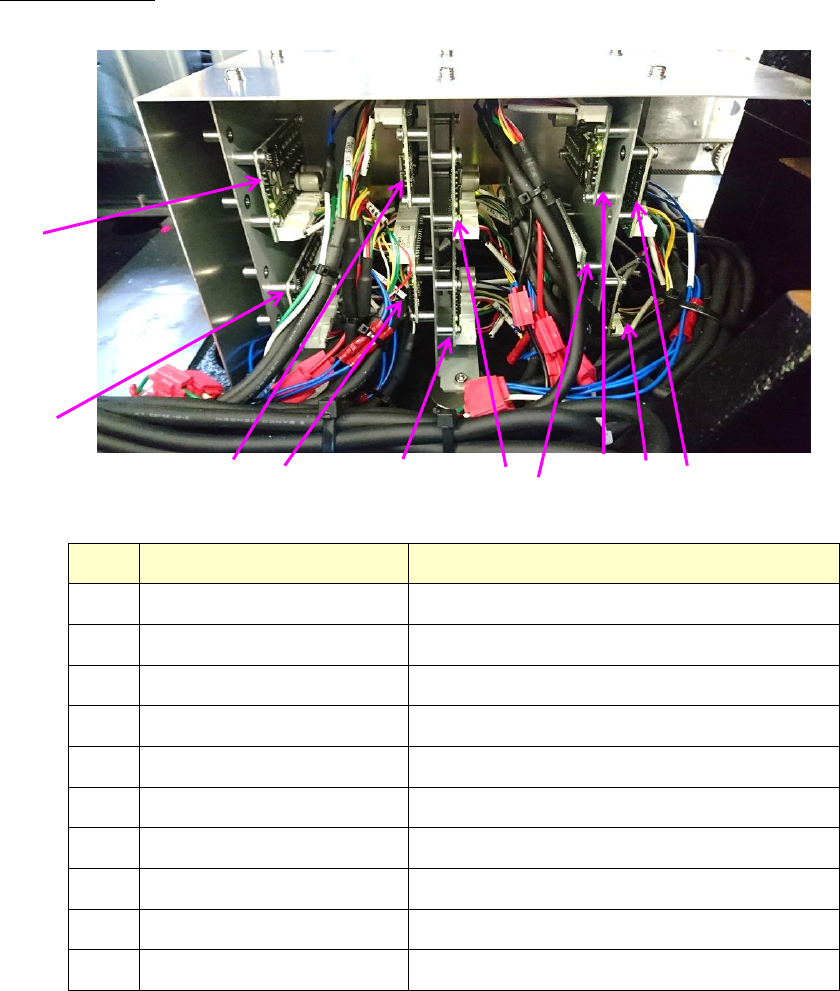

传送系统驱动器
No.
名称
功能
①
驱动器基板（
DRV1
）
搬送电动机（
FR
）
②
驱动器基板（
DRV2
）
搬送电动机（
RR
）
※无单通道搬送
③
驱动器基板（
DRV3
）
搬送电动机（
RL
）
※无单通道搬送
④
驱动器基板（
DRV4
）
搬送电动机（
FL
）
⑤
驱动器基板（
DRV5
）
宽度调整电动机（
F
）
⑥
驱动器基板（
DRV6
）
宽度调整电动机（
R
）
※无单通道搬送
⑦
驱动器基板（
DRV7
）
Backup
电动机（
FR
）
⑧
驱动器基板（
DRV8
）
Backup
电动机（
RR
）※无单通道搬送
⑨
驱动器基板（
DRV9
）
Backup
电动机（
FL
）
⑩
驱动器基板（
DRV10
）
Backup
电动机（
RL
）※无单通道搬送
请参照
<
确认项目
> 4-6-1 2PHASE MOTOR PCB ASM
的设置，进行开关设置。
②
①
③
④
⑤
⑥
⑦
⑧
⑩
⑨
