第 2 章 操作顺序书 2- 5. 配件更换 266 传送系统驱动器 No. 名称 功能 ① 驱动器基板（ DRV1 ） 搬送电动机（ FR ） ② 驱动器基板（ DRV 2 ） 搬送电动机（ RR ） ※无单通道搬送 ③ 驱动器基板（ DRV 3 ） 搬送电动机（ RL ） ※无单通道搬送 ④ 驱动器基板（ DRV 4 ） 搬送电动机（ FL ） ⑤ 驱动器基板（ DRV 5 ） 宽度调整电动机（ F ） ⑥ 驱动器基板（ DRV 6…
第
2
章
操作顺序书
2-5.
配件更换
265
将各电源单元上连接的缆线取下后，再取下各托架的 2 个螺丝，将托架从底板上取下。
取下各电源单元托架的 4 个螺丝，更换为新电源单元。
PS1:DC24V
PS2:DC48V
第
2
章
操作顺序书
2-5.
配件更换
266
传送系统驱动器
No.
名称
功能
①
驱动器基板（
DRV1
）
搬送电动机（
FR
）
②
驱动器基板（
DRV2
）
搬送电动机（
RR
）
※无单通道搬送
③
驱动器基板（
DRV3
）
搬送电动机（
RL
）
※无单通道搬送
④
驱动器基板（
DRV4
）
搬送电动机（
FL
）
⑤
驱动器基板（
DRV5
）
宽度调整电动机（
F
）
⑥
驱动器基板（
DRV6
）
宽度调整电动机（
R
）
※无单通道搬送
⑦
驱动器基板（
DRV7
）
Backup
电动机（
FR
）
⑧
驱动器基板（
DRV8
）
Backup
电动机（
RR
）※无单通道搬送
⑨
驱动器基板（
DRV9
）
Backup
电动机（
FL
）
⑩
驱动器基板（
DRV10
）
Backup
电动机（
RL
）※无单通道搬送
请参照
<
确认项目
> 4-6-1 2PHASE MOTOR PCB ASM
的设置，进行开关设置。
②
①
③
④
⑤
⑥
⑦
⑧
⑩
⑨
第
2
章
操作顺序书
2-5.
配件更换
267

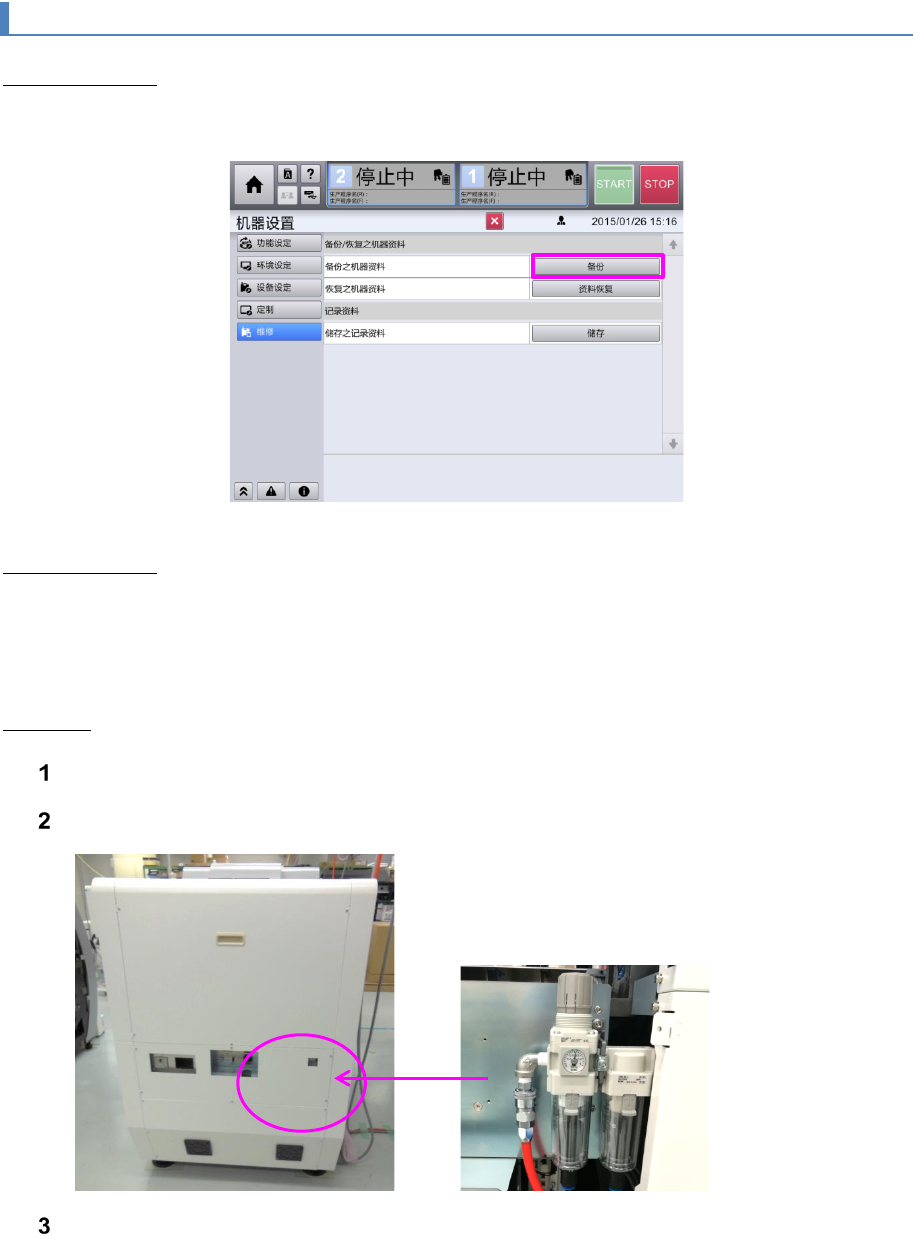

2-5-8. 更换 Z 轴马达
机器数据的备份
显示机器设置菜单，将机器数据备份到 USB。
拆卸贴片头单元
关于贴片头装置的拆卸，请参照
2-5-6
更换贴片头单元的
1
～
8
。
请保持贴片头单元拆下的状态。
事先准备
拉出台车，关闭机器的电源后，关闭主断路器。
拆下背面的护罩。
请用手移动 X 轴框架，移动到易于操作的位置。
