第 2 章 操作顺序书 2- 5. 配件更换 267 2-5- 8. 更换 Z 轴马达 机器数据的备份 显示机器设置菜单，将机器数据备份到 USB 。 拆卸贴片头单元 关于贴片头装置的拆卸，请参照 2-5- 6 更换贴片头单元的 1 ～ 8 。 请保持贴片头单元拆下的状态 。 事先准备 拉出台车，关闭机器的电源后，关闭主断路器。 拆下背面的护罩。 请用手移动 X 轴框架，移动到易于操作的位置。
第
2
章
操作顺序书
2-5.
配件更换
266
传送系统驱动器
No.
名称
功能
①
驱动器基板（
DRV1
）
搬送电动机（
FR
）
②
驱动器基板（
DRV2
）
搬送电动机（
RR
）
※无单通道搬送
③
驱动器基板（
DRV3
）
搬送电动机（
RL
）
※无单通道搬送
④
驱动器基板（
DRV4
）
搬送电动机（
FL
）
⑤
驱动器基板（
DRV5
）
宽度调整电动机（
F
）
⑥
驱动器基板（
DRV6
）
宽度调整电动机（
R
）
※无单通道搬送
⑦
驱动器基板（
DRV7
）
Backup
电动机（
FR
）
⑧
驱动器基板（
DRV8
）
Backup
电动机（
RR
）※无单通道搬送
⑨
驱动器基板（
DRV9
）
Backup
电动机（
FL
）
⑩
驱动器基板（
DRV10
）
Backup
电动机（
RL
）※无单通道搬送
请参照
<
确认项目
> 4-6-1 2PHASE MOTOR PCB ASM
的设置，进行开关设置。
②
①
③
④
⑤
⑥
⑦
⑧
⑩
⑨
第
2
章
操作顺序书
2-5.
配件更换
267
2-5-8. 更换 Z 轴马达
机器数据的备份
显示机器设置菜单，将机器数据备份到 USB。
拆卸贴片头单元
关于贴片头装置的拆卸，请参照
2-5-6
更换贴片头单元的
1
～
8
。
请保持贴片头单元拆下的状态。
事先准备
拉出台车，关闭机器的电源后，关闭主断路器。
拆下背面的护罩。
请用手移动 X 轴框架，移动到易于操作的位置。
第
2
章
操作顺序书
2-5.
配件更换
268
Z
轴马达拆卸～安装

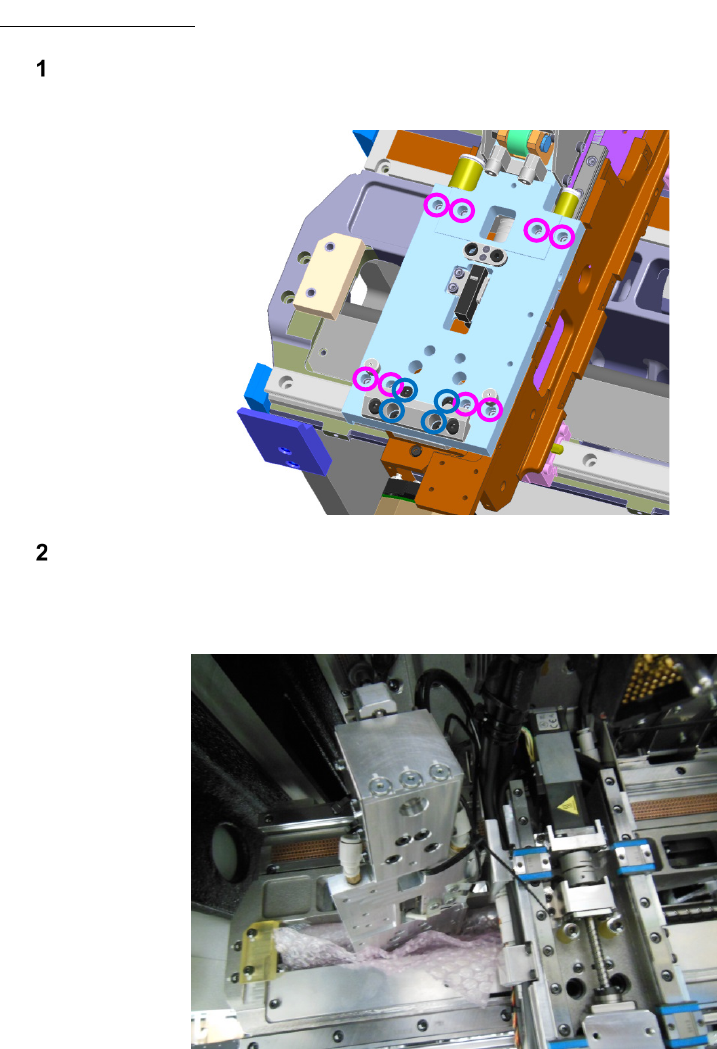

拧松 LM 导向板的 8 个固定螺丝，以及滚珠丝杠(球螺栓)的 4 个固定螺丝，拆下 Z 板
ASSY。
对拆下的 Z 板 ASSY 进行临时固定。
拔下右侧的气管，用配线扎带固定
Z
轴台，不要使其掉落。
请注意不要碰伤
X
轴的滚珠丝杠或
LM
引导部。
