第 2 章 操作顺序书 2- 5. 配件更换 273 向箭头方向按压 Z 轴马达托架，用 4 个螺丝（ C3x25 ）固定。 将耦合器上下移动时， 确认可顺畅地移动。 如果移动不顺畅，请重 新调整 Z 轴马达托架的固定 位置。 螺丝拧紧扭矩： 1.0±0.05 N ・ m 拆下用束线带临时固定的座板，把内侧的一面向 LM 导轨左侧面按紧。 ※请注意不要夹住传感 器的线束。
第
2
章
操作顺序书
2-5.
配件更换
272

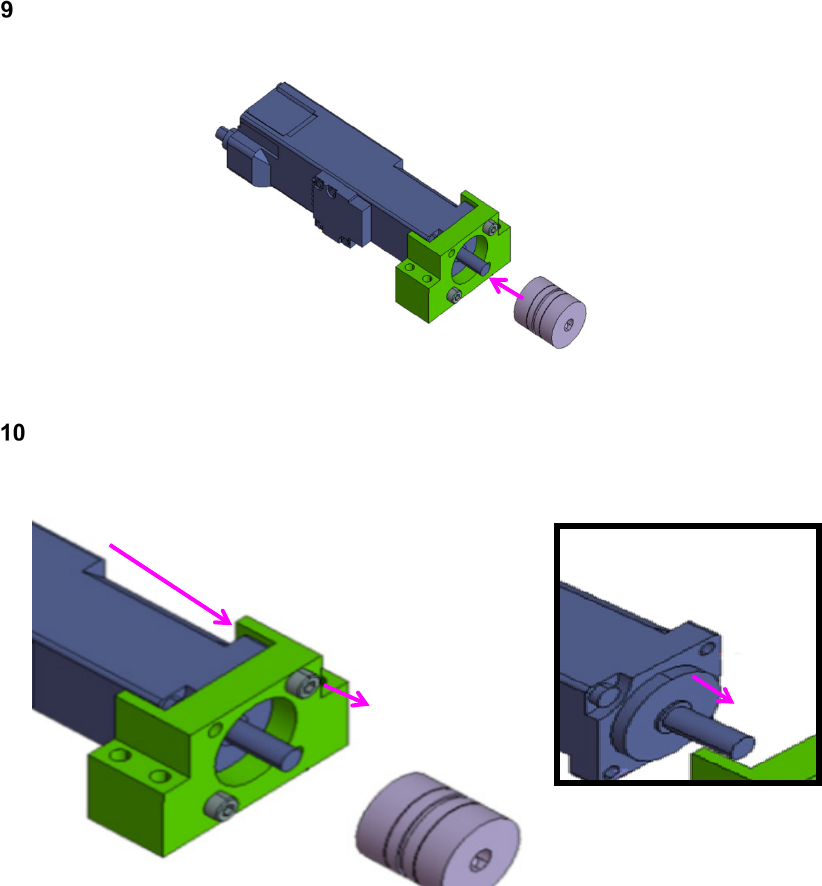

将耦合器插入 Z 轴马达轴。
一边将步骤 7 的 Z 轴马达 ASSY 的耦合器伸入滚珠丝杠，一边使马达后部降下稍许、
并暂时安装。
第
2
章
操作顺序书
2-5.
配件更换
273

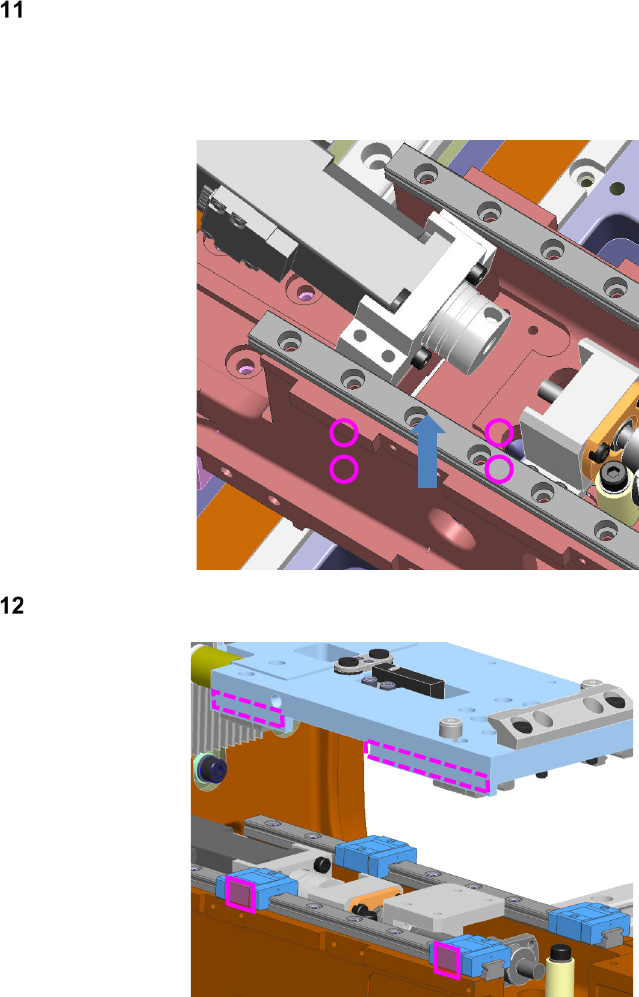

向箭头方向按压 Z 轴马达托架，用 4 个螺丝（C3x25）固定。
将耦合器上下移动时，确认可顺畅地移动。
如果移动不顺畅，请重新调整
Z
轴马达托架的固定位置。
螺丝拧紧扭矩：
1.0±0.05N
・
m
拆下用束线带临时固定的座板，把内侧的一面向 LM 导轨左侧面按紧。
※请注意不要夹住传感器的线束。
第
2
章
操作顺序书
2-5.
配件更换
274

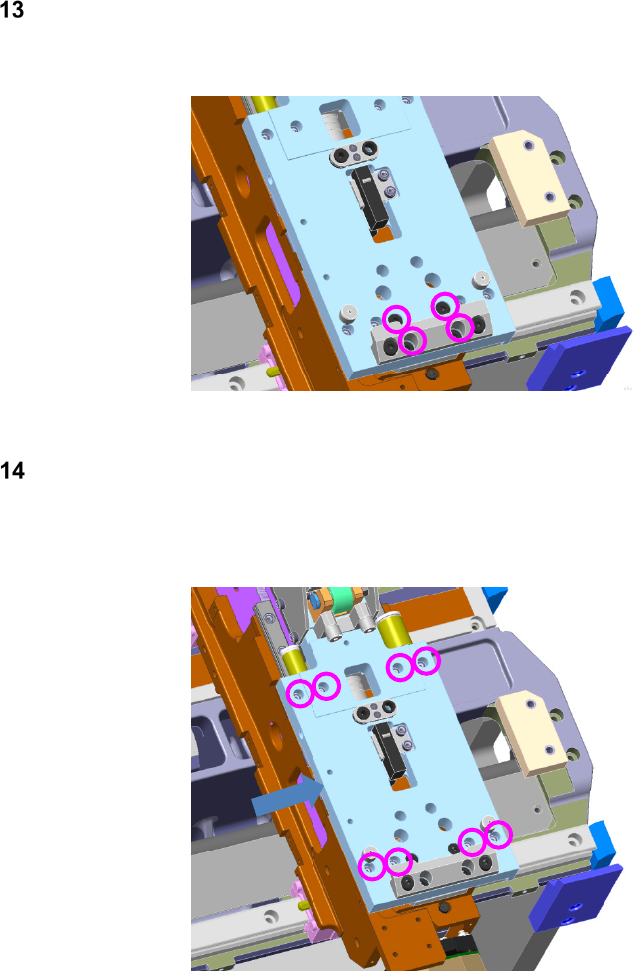

用 4 个螺丝（C4x10）暂时固定底座板。
螺丝拧紧扭矩：
0.8N
・
m
用 8 个螺丝（C3x6）将底座板固定到 LM 块上。
请向箭头方向按住底座板，进行固定。
螺丝拧紧扭矩：
2.0±0.1N
・
m
