第 2 章 操作顺序书 2- 5. 配件更换 276 将耦合器顶住滚珠丝杠的台阶部位，固定 1 处螺丝。 螺丝拧紧扭矩： 1.0±0.05 N ・ m 将底座板向箭头方向移动，到可以看到耦合器上侧 ( 马达侧 ) 的螺丝的位置，进行固定。 螺丝拧紧扭矩： 1.0±0.05 N ・ m 进行马达线束的连接以及用自锁扎带进行固定，将气管插到原来的位置。 请旋转调整联轴器，使 Z 轴的位置如右图所示，使 LM 引导部端面与板金的间隙约为 3m…
第
2
章
操作顺序书
2-5.
配件更换
275

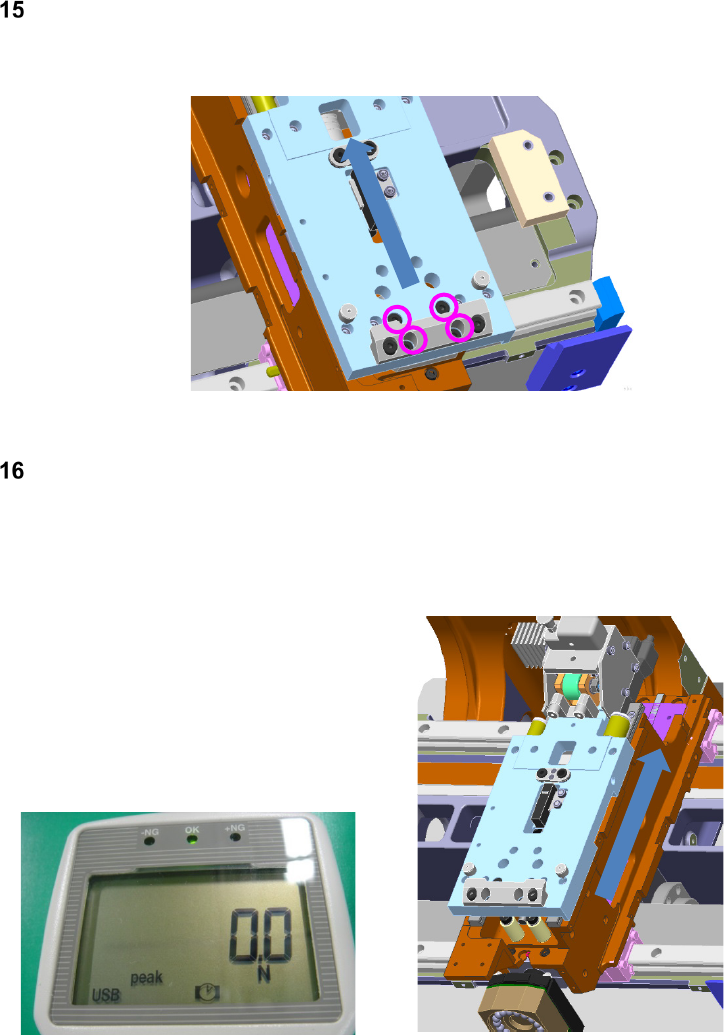

将底座板向箭头方向按住，用 4 个螺丝（C4x10）固定。
螺丝拧紧扭矩：
2.0±0.1N
・
m
用推拉力计测定底座板的滑动阻力。
从底座板降低的状态用推拉力计向箭头方向按压，进行测定，直至碰到停止挡块。
测定
3
次，即使其中有
1
次超过了规格值，也请进行重新安装。
规格
45N
以下
推拉力计的设定
・测定
MODE
：
peak
・单位：
N
第
2
章
操作顺序书
2-5.
配件更换
276

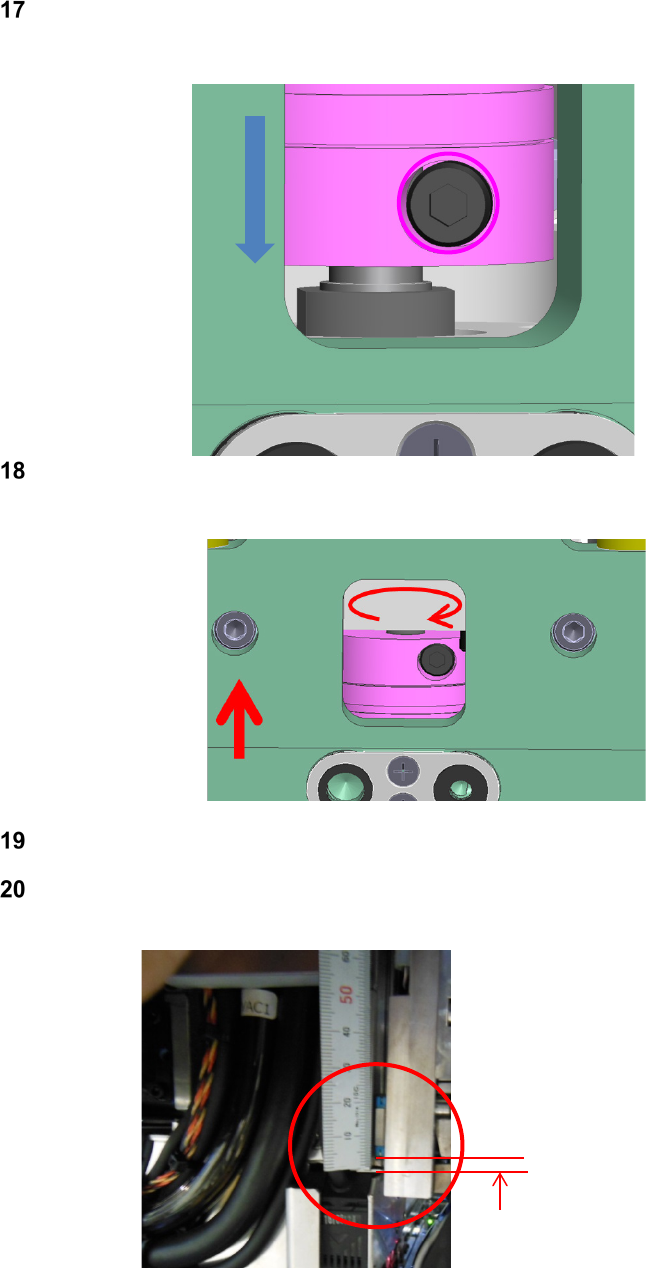

将耦合器顶住滚珠丝杠的台阶部位，固定 1 处螺丝。
螺丝拧紧扭矩：
1.0±0.05N
・
m
将底座板向箭头方向移动，到可以看到耦合器上侧(马达侧)的螺丝的位置，进行固定。
螺丝拧紧扭矩：
1.0±0.05N
・
m
进行马达线束的连接以及用自锁扎带进行固定，将气管插到原来的位置。
请旋转调整联轴器，使 Z 轴的位置如右图所示，使 LM 引导部端面与板金的间隙约为
3mm。
约
3mm
第
2
章
操作顺序书
2-5.
配件更换
277

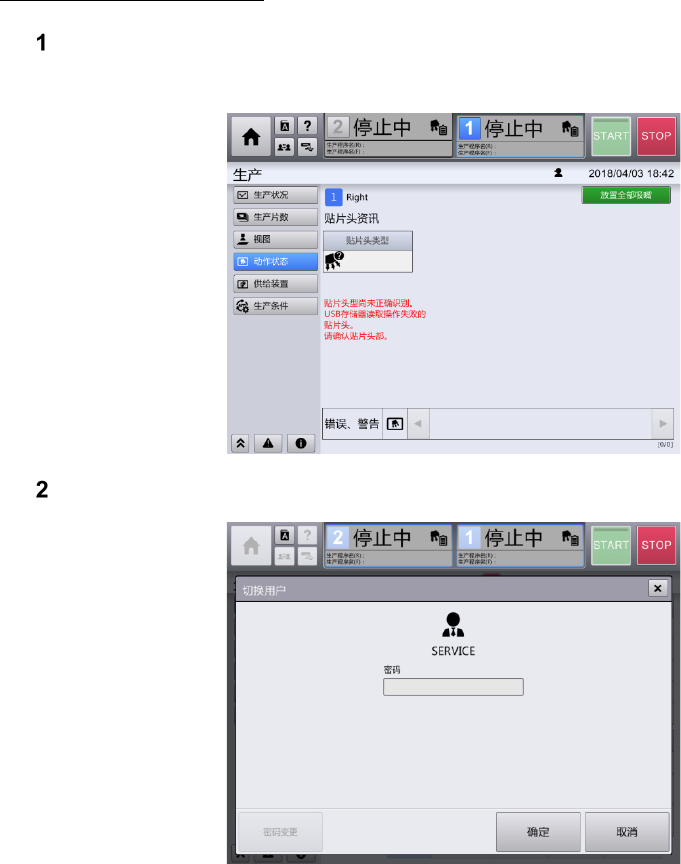

电源及空气供给、装置启动
将气泵及断路器复原，启动装置。
由于贴片头处于拆下的状态，贴片头类型会变为“？”。
将用户变更为“SERVICE”。
