RX-8_维修手册 - 第322页
第 2 章 操作顺序书 2- 5. 配件更换 280 将 X 轴单元推到指定的位置，将贴片头移动到基板按压的上部。 请按伺服调整画面中的 箭头进行调整，使基 板按压与贴片头的间 隙为 2 ㎜。 如果 4 的作业中超过了软件 极限时，请 RESET 错误，按下临时 原点，重新进行贴 片头底面与 基板按压上表面的间隙 调整。 间隙达 2mm 后，请按 “ 原点设定 ” ，按 “ 调整 O K” 。 拆下贴片头。 间隙
第
2
章
操作顺序书
2-5.
配件更换
279

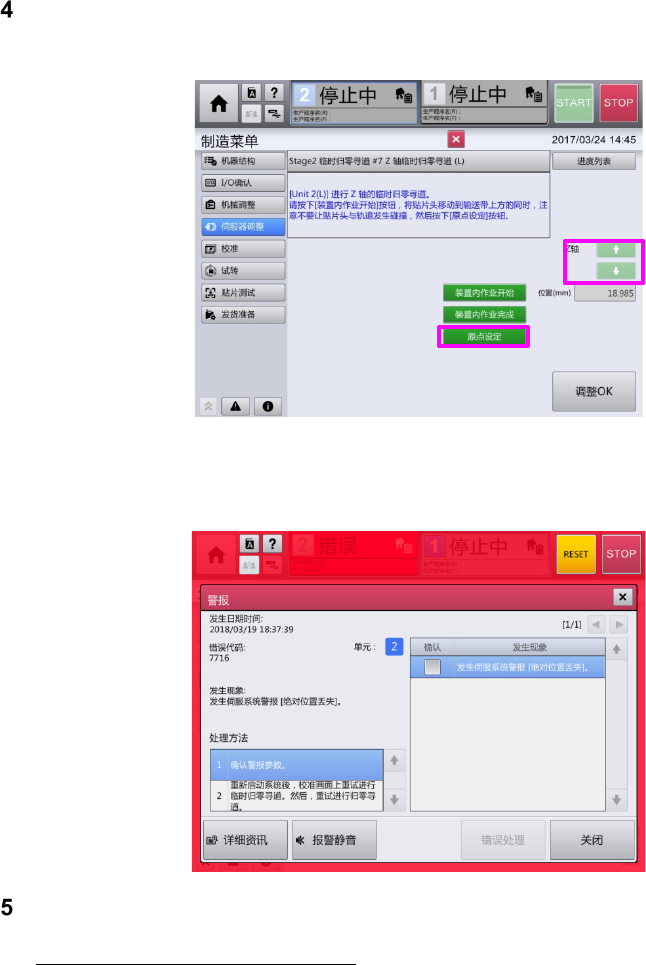

请在 Z 轴临时归零寻道画面中，按下作业开始按钮，开始作业。
按原点设定，可使上下移动箭头变为可使用状态。
※由于对
Z
轴马达进行了更换，
Z
轴的原点已变为消失的状态，有时会发生右图的错误。这时，
请重新启动装置，返回
Z
轴临时原点的菜单。
按紧急停止按钮，对贴片头进行临时固定。
这时，请勿连接贴片头用的连接器。
第
2
章
操作顺序书
2-5.
配件更换
280

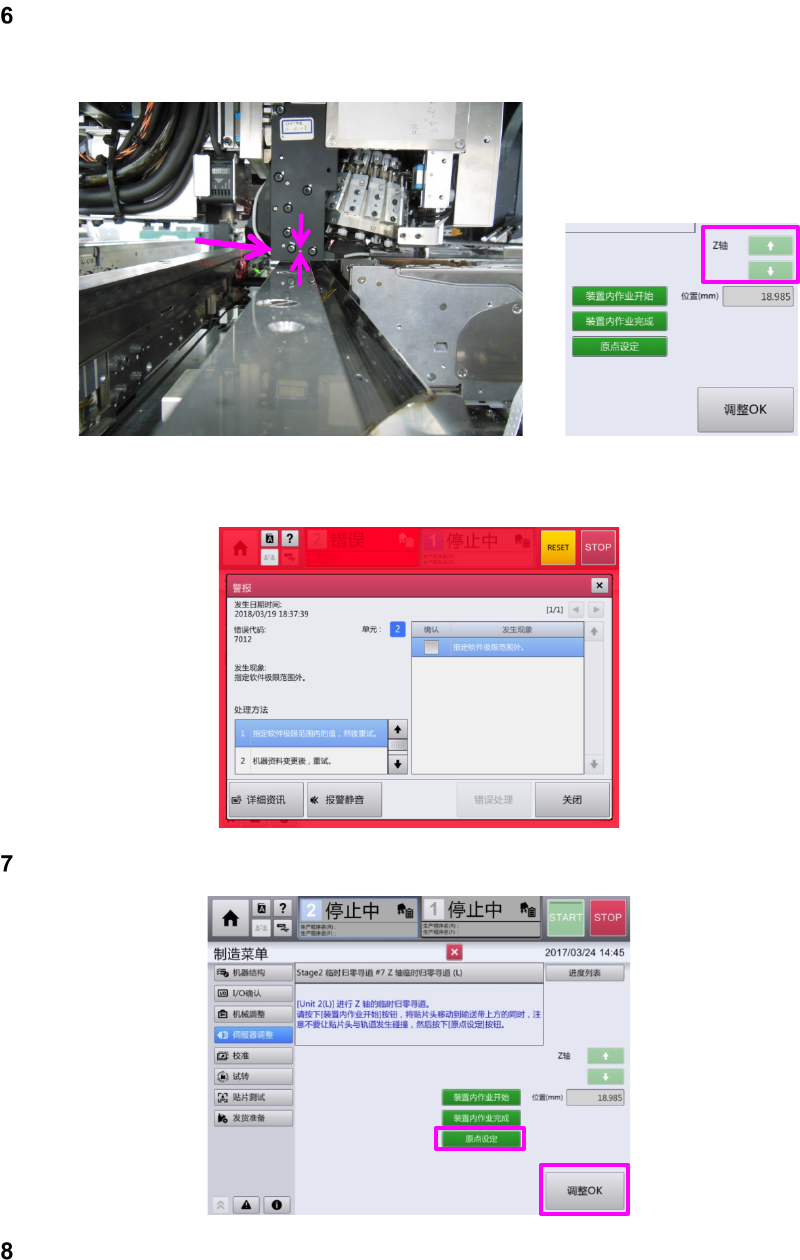

将 X 轴单元推到指定的位置，将贴片头移动到基板按压的上部。
请按伺服调整画面中的箭头进行调整，使基板按压与贴片头的间隙为
2
㎜。
如果
4
的作业中超过了软件极限时，请
RESET
错误，按下临时原点，重新进行贴片头底面与
基板按压上表面的间隙调整。
间隙达 2mm 后，请按“原点设定”，按 “调整 OK”。
拆下贴片头。
间隙
第
2
章
操作顺序书
2-5.
配件更换
281

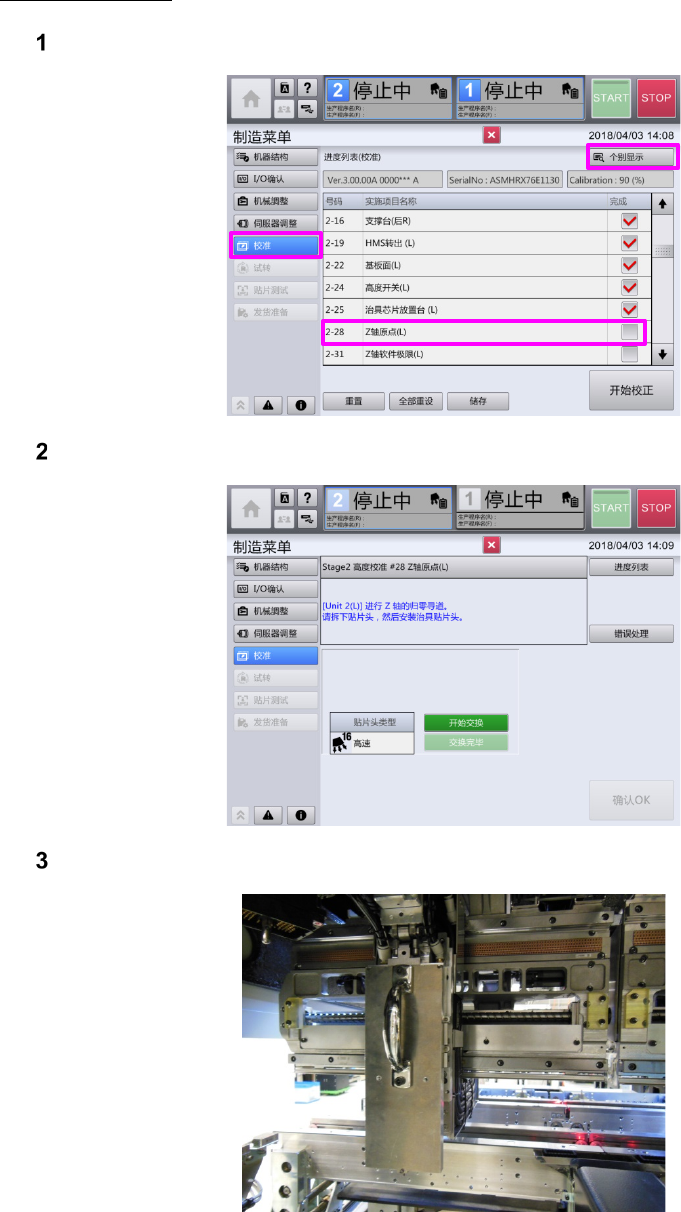

Z
轴原点自动校准
选择制造设置菜单的校准的“Z 轴原点”，按下“个别显示”。
按开始交换(更换)按钮，安装治具。
安装治具，按下画面的“交换(更换)完毕”。
