第 2 章 操作顺序书 2- 5. 配件更换 284 2-5- 9. 更换 MPC - CAN(I FS - NX 选项 ) 关闭本机的电源。 拆下本机后侧上部及下部的护罩。 MPC - C AN 被安装于以下的 位置。 拆下固定 MPC - CAN 的螺丝。 拔下连接在 MPC - CAN 上的电缆 (2 根 ) 。
第
2
章
操作顺序书
2-5.
配件更换
284
2-5-9.
更换
MPC-CAN(IFS-NX
选项
)

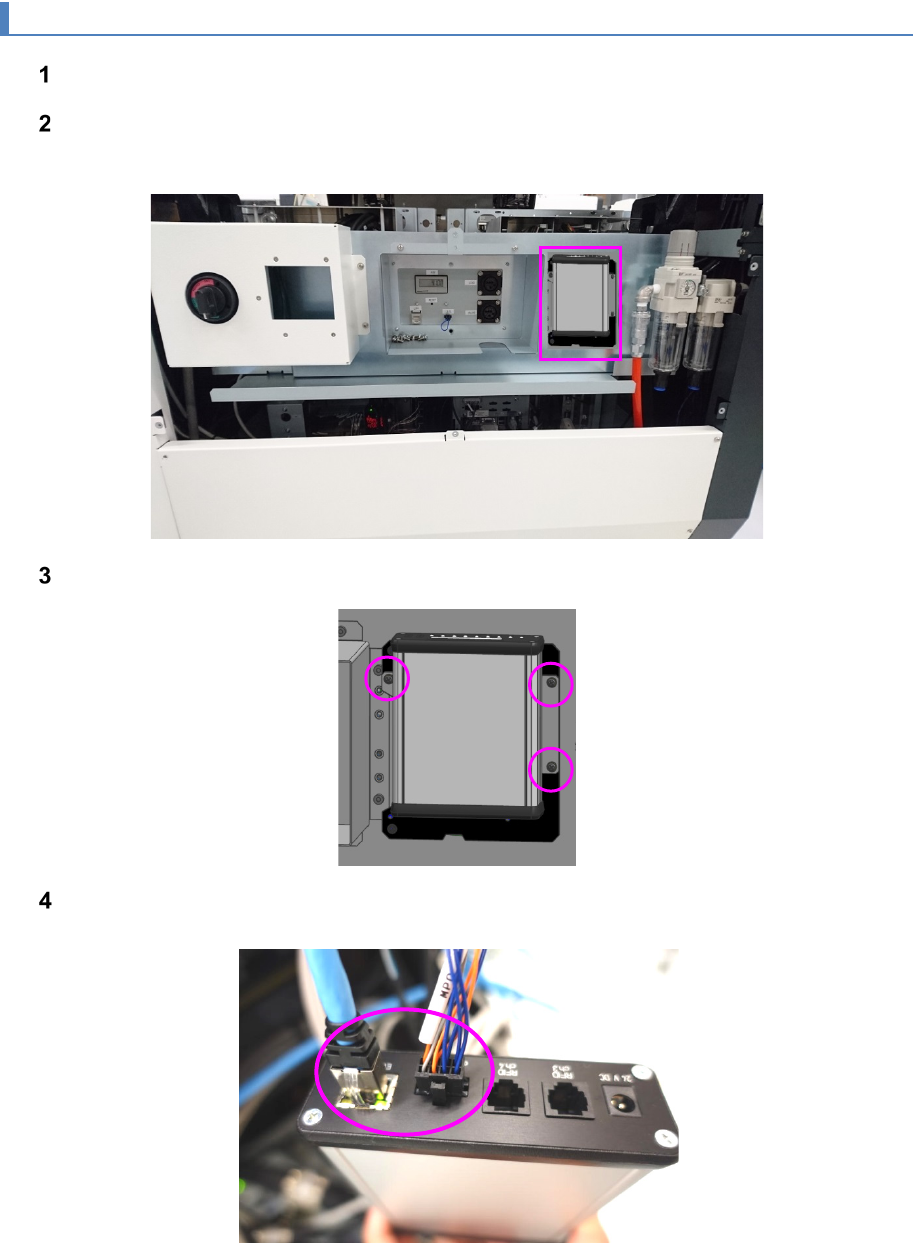

关闭本机的电源。
拆下本机后侧上部及下部的护罩。
MPC-CAN
被安装于以下的位置。
拆下固定 MPC-CAN 的螺丝。
拔下连接在 MPC-CAN 上的电缆(2 根)。
第
2
章
操作顺序书
2-5.
配件更换
285

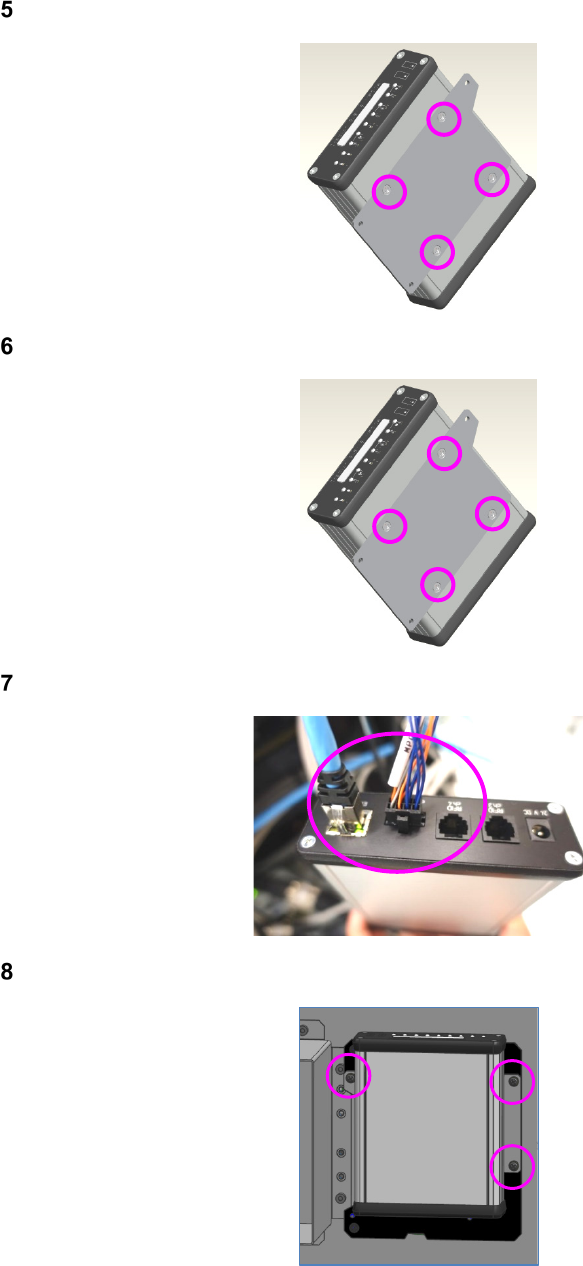

从 MPC-CAN 底座板拆下 MPC-CAN。
更换 MPC-CAN，将其固定在 MPC-CAN 底座板上。
将电缆(2 根)连接到 MPC-CAN 上。
固定 MPC-CAN。
