第 2 章 操作顺序书 2- 5. 配件更换 286 2-5- 10. 更换 SWITCHING HUB (IFS - NX 选项 ) 关闭本机的电源。 拆下本机后侧上部及下部的护罩。 SWITCHING HUB 被安装于以下位置的 MPC - C AN 的背面。 拆下固定 MPC - CAN 的螺丝。 MPC - CAN 的电缆 (2 根 ) 。
第
2
章
操作顺序书
2-5.
配件更换
285
从 MPC-CAN 底座板拆下 MPC-CAN。
更换 MPC-CAN，将其固定在 MPC-CAN 底座板上。
将电缆(2 根)连接到 MPC-CAN 上。
固定 MPC-CAN。
第
2
章
操作顺序书
2-5.
配件更换
286
2-5-10.
更换
SWITCHING HUB (IFS-NX
选项
)

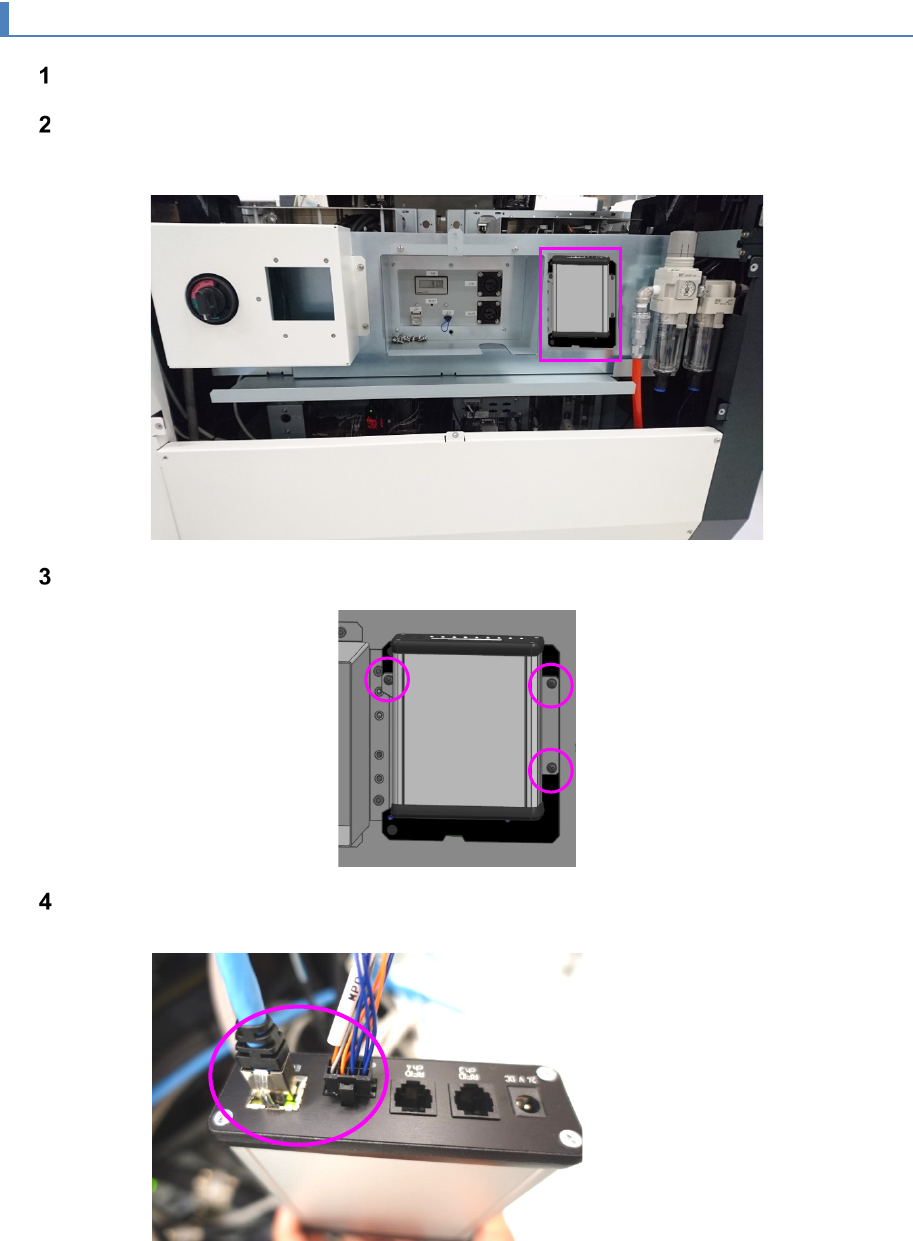

关闭本机的电源。
拆下本机后侧上部及下部的护罩。
SWITCHING HUB
被安装于以下位置的
MPC-CAN
的背面。
拆下固定 MPC-CAN 的螺丝。
MPC-CAN 的电缆(2 根)。
第
2
章
操作顺序书
2-5.
配件更换
287

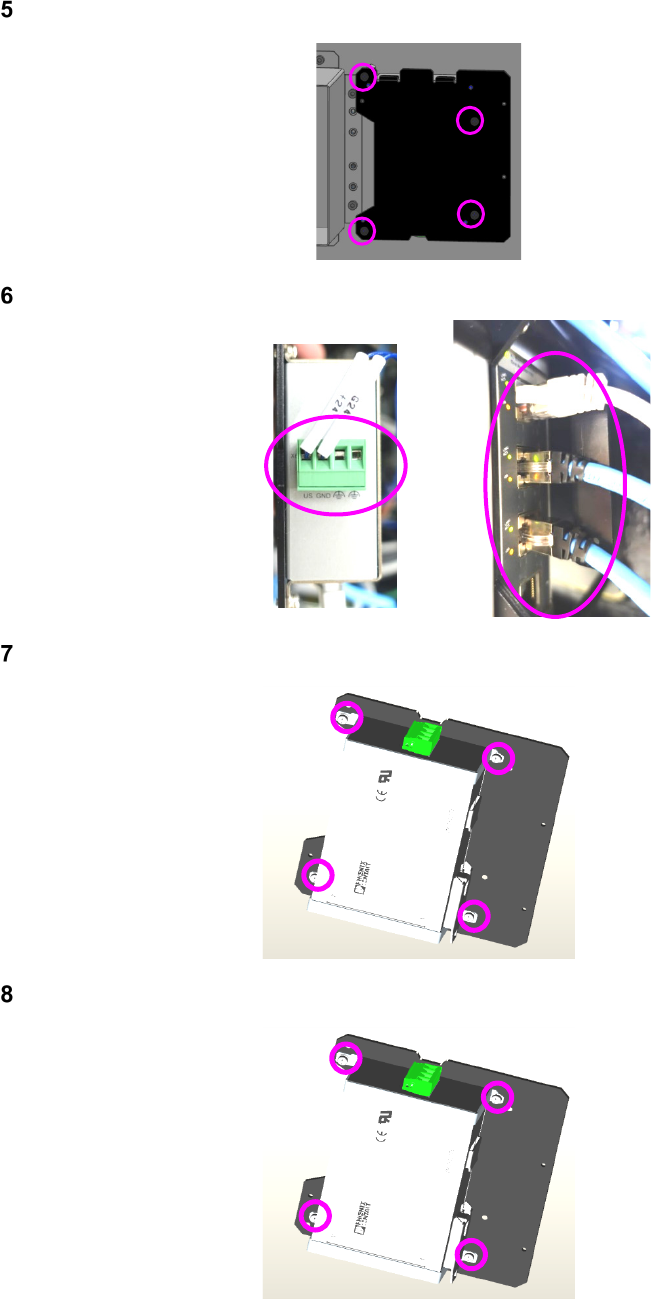

拆下固定 SWITCHING HUB 的 HUB 板。
拔下连接在 SWITCHING HUB 上的电缆(4 根)。
从 HUB 托架拆下 SWITCHING HUB。
更换 SWITCHING HUB，将其固定在 HUB 托架上。
