第 2 章 操作顺序书 2- 5. 配件更换 288 连接 SWITCHI NG HUB 的电源线 ( 绿色接口 ) ，将 HUB 托架 固定在 IFS 底座板上。 将剩余的 3 根电缆连接到 SWITCHI NG HUB 上。 将电缆 (2 根 ) 连接到 MPC - CA N 上，安装 M PC - CAN 。 接通装置电源，确认 MPC - CA N 及 SWITCHING HUB 的 电源已打开。
第
2
章
操作顺序书
2-5.
配件更换
287

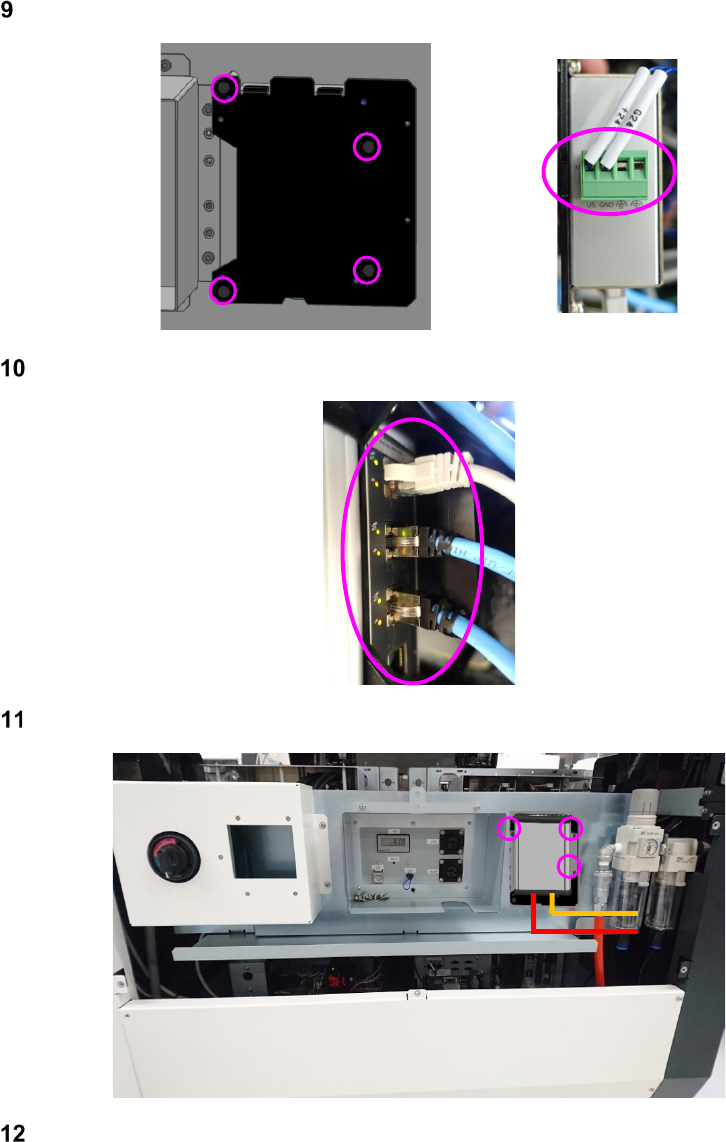

拆下固定 SWITCHING HUB 的 HUB 板。
拔下连接在 SWITCHING HUB 上的电缆(4 根)。
从 HUB 托架拆下 SWITCHING HUB。
更换 SWITCHING HUB，将其固定在 HUB 托架上。
第
2
章
操作顺序书
2-5.
配件更换
288
连接 SWITCHING HUB 的电源线(绿色接口)，将 HUB 托架固定在 IFS 底座板上。
将剩余的 3 根电缆连接到 SWITCHING HUB 上。
将电缆(2 根)连接到 MPC-CAN 上，安装 MPC-CAN。
接通装置电源，确认 MPC-CAN 及 SWITCHING HUB 的电源已打开。
第
2
章
操作顺序书
2-5.
配件更换
289

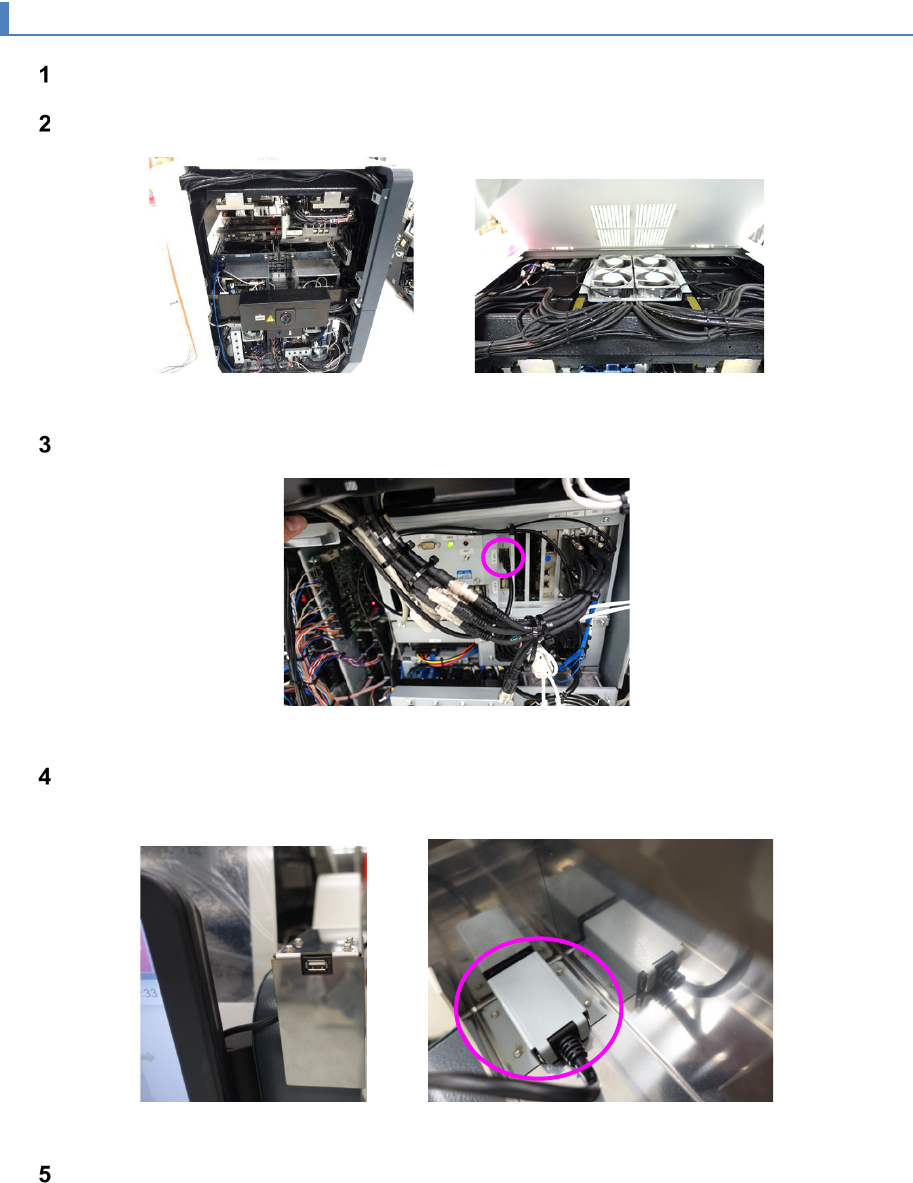

2-5-11. USB REPEATER CABLE
的更换
(ISM/MES
关联选购项
)
关闭本机的电源。
拆下本机后侧上部及下部的护罩。
将连接在电装 BOX 的 R -USB（L）上的 USB REPEATER CABLE 取下。
从装置上取下 USB BR A (RX-7)，并取下后侧的 USB REPEATER CABLE 的固定金
属件。
从装置上取下 USB REPEATER CABLE。
