第 2 章 操作顺序书 2- 5. 配件更换 293 在手动操作画面降低两侧的工作台。 触摸顶部菜单的“关机 ” ，将电源置于 OFF 。 装置画面消失后，将位于前部右侧的断路器置于 OFF 。 顶部菜单 取下本体背面一侧的盖罩，从背面开始作业。 卸下 Y 标尺传感器支架的固定螺丝。 将标尺和中转缆线的接头断开，切断标尺的捆束带。 画面 断路器
第
2
章
操作顺序书
2-5.
配件更换
292
2-5-12.
更换
Y
轴标尺头
必要工具
•
扭矩扳手
•
六角扳手
•
钳子
•
十字螺丝刀
•
一字螺丝刀
•
机器数据保存用
USB
•
间隙调整垫片
(
附属品
)
•
XY
校准工具
•
基准吸嘴
•
精度确认套件
更换元件
•
标尺头
40159985
（
YL
用）
,40159986
（
YR
用）
•
捆束带
更换作业
保存机器数据。
①
准备 USB 存储器并连接到本体。

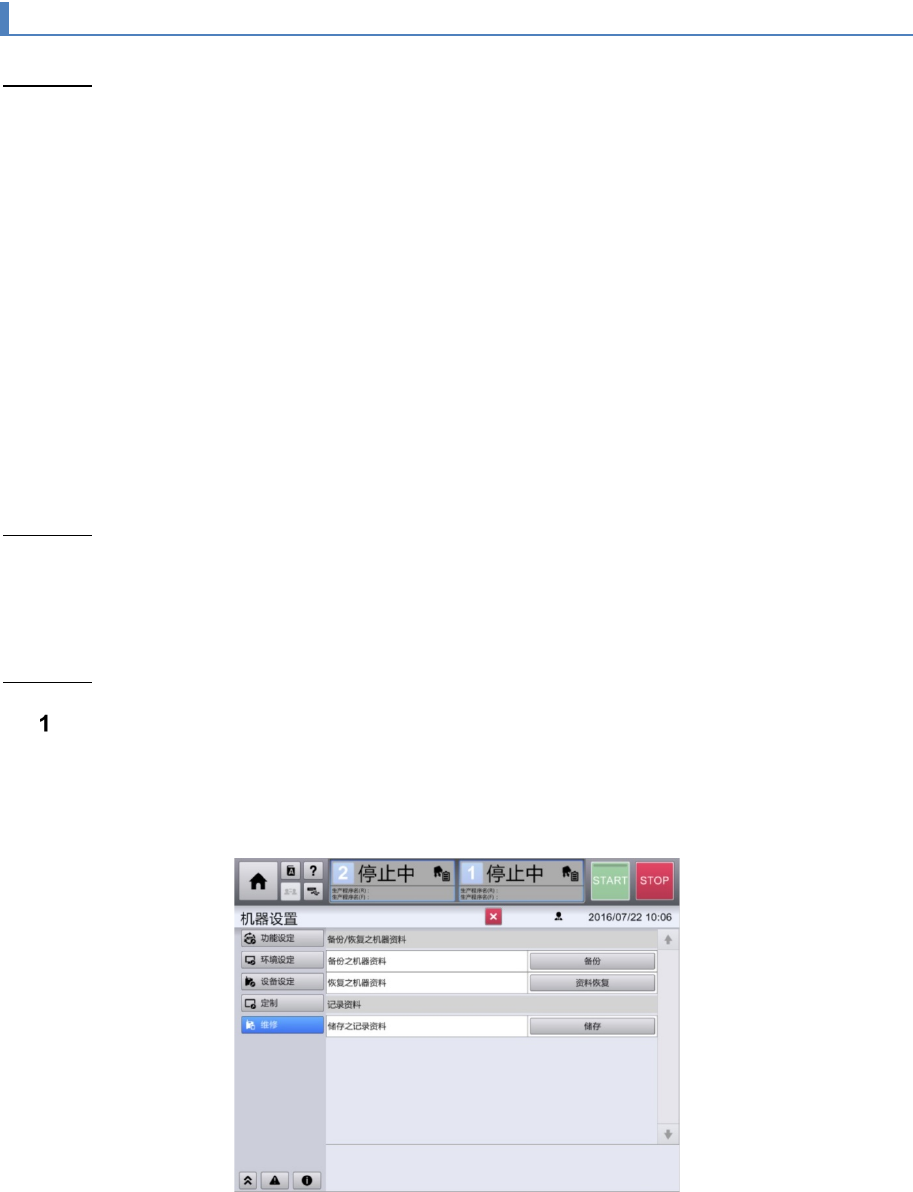

② 从操作画面跳转到机器设置，切换为“维修”画面，保存机器数据。
保存结束后，请保管好
USB
。
第
2
章
操作顺序书
2-5.
配件更换
293

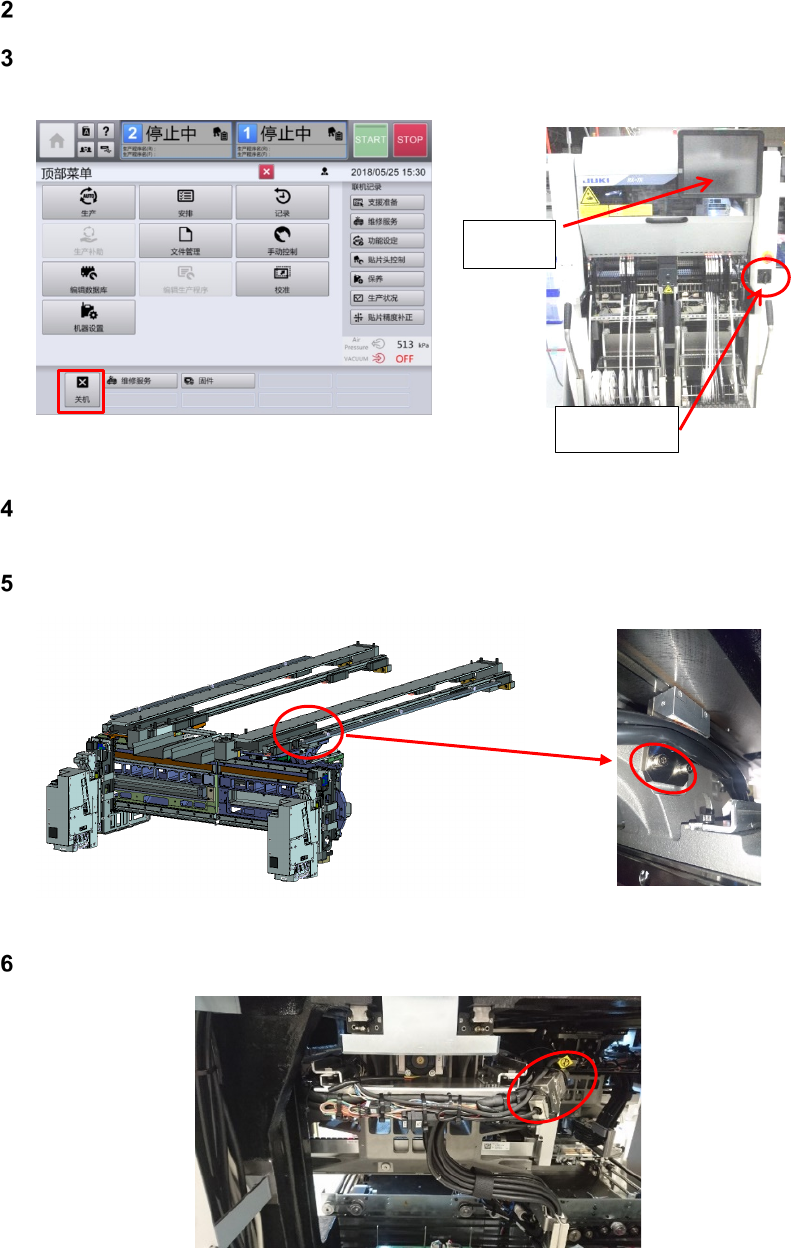

在手动操作画面降低两侧的工作台。
触摸顶部菜单的“关机”，将电源置于 OFF。
装置画面消失后，将位于前部右侧的断路器置于 OFF。
顶部菜单
取下本体背面一侧的盖罩，从背面开始作业。
卸下 Y 标尺传感器支架的固定螺丝。
将标尺和中转缆线的接头断开，切断标尺的捆束带。
画面
断路器
第
2
章
操作顺序书
2-5.
配件更换
294

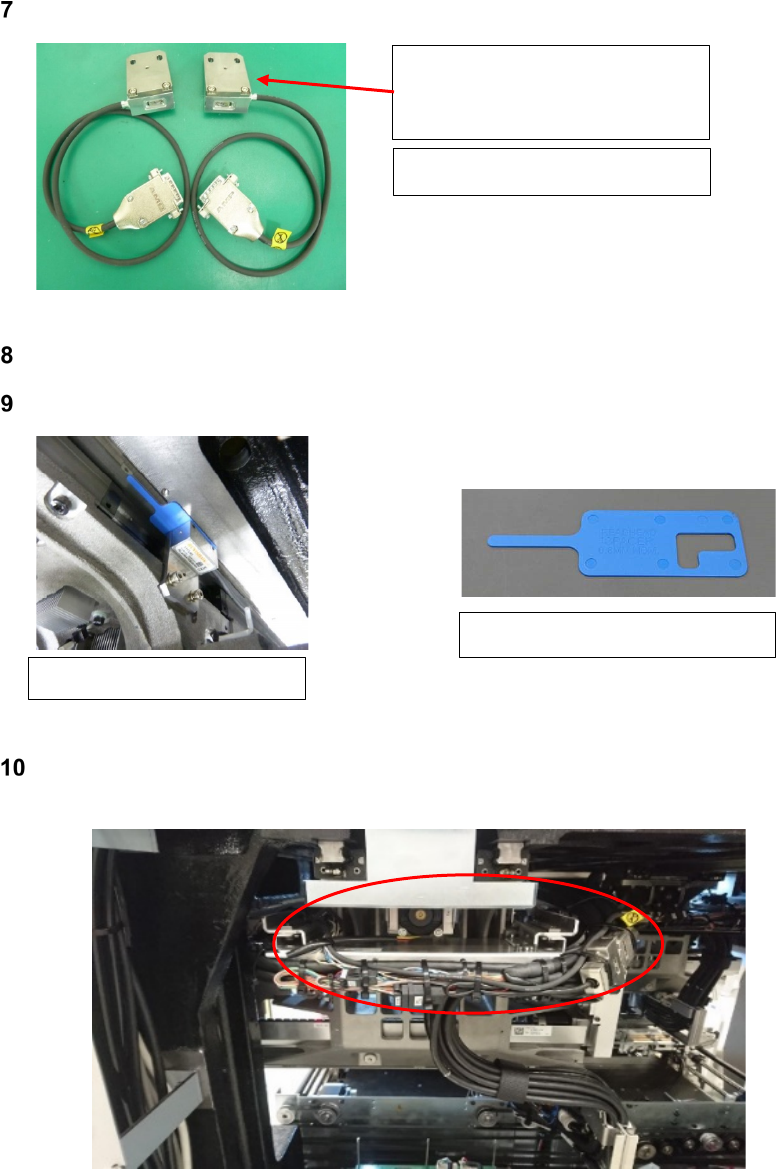

将从装置取下的标尺头更换为新标尺头。
将标尺头暂时安装在装置上。
在标尺带和标尺头之间的间隙内插入调整垫片固定螺丝，之后拔出垫片。
将标尺头的连接器与装置本体的束线相连接，并用捆束带固定。(与取下前同样，请绑
好剩余的束线并予以固定。)
编码器板
内 6 角孔螺栓 M3×10
螺丝拧紧力矩: 0.8N・m
标尺专用垫片
(
附属品
)
螺丝拧紧力矩
:4.4N
・
m
