第 2 章 操作顺序书 2- 5. 配件更换 295 接入装置电源。 在装置启动后，请确认标尺头的状态显示 LED 的蓝色灯点亮。 蓝色灯闪亮时，可能是连接器部有连接错误或者标尺带有沾污等，请将装置电源置于 OFF 后，重新连接好连接器，并清洁标尺带。 按下异常停止开关，前后移动 Y 轴，确认标尺头状态显示 LED 一直 保持蓝色灯点亮。 状态显示 LED 有变化 ( 颜色变化或者 闪亮 ) 时，请以 发生 变化的部分为中心清洁 标尺 …
第
2
章
操作顺序书
2-5.
配件更换
294
将从装置取下的标尺头更换为新标尺头。
将标尺头暂时安装在装置上。
在标尺带和标尺头之间的间隙内插入调整垫片固定螺丝，之后拔出垫片。
将标尺头的连接器与装置本体的束线相连接，并用捆束带固定。(与取下前同样，请绑
好剩余的束线并予以固定。)
编码器板
内 6 角孔螺栓 M3×10
螺丝拧紧力矩: 0.8N・m
标尺专用垫片
(
附属品
)
螺丝拧紧力矩
:4.4N
・
m
第
2
章
操作顺序书
2-5.
配件更换
295
接入装置电源。
在装置启动后，请确认标尺头的状态显示 LED 的蓝色灯点亮。
蓝色灯闪亮时，可能是连接器部有连接错误或者标尺带有沾污等，请将装置电源置于
OFF 后，重新连接好连接器，并清洁标尺带。
按下异常停止开关，前后移动 Y 轴，确认标尺头状态显示 LED 一直保持蓝色灯点亮。
状态显示 LED 有变化(颜色变化或者闪亮)时，请以发生变化的部分为中心清洁标尺带，
重新启动装置并再次确认。这样处理后仍有变化时，请确认发生变化部分的传感器头
和标尺带之间的间隙，需要调整时请进行调整。
更换元件后实施调整。
请检测 Y 轴的磁极，得到 XY 假设原点，实施无标志的作业。
需要执行以下作业。
・ 伺服调整 (检测 Y 轴磁极，得到 XY 轴假设原点，调整 Y 轴伺服)
・ 校准(XY 轴自动校准，得到贴片行程，按吸嘴编号转写等)
・ 贴片测试 (不同角度的转写补正)

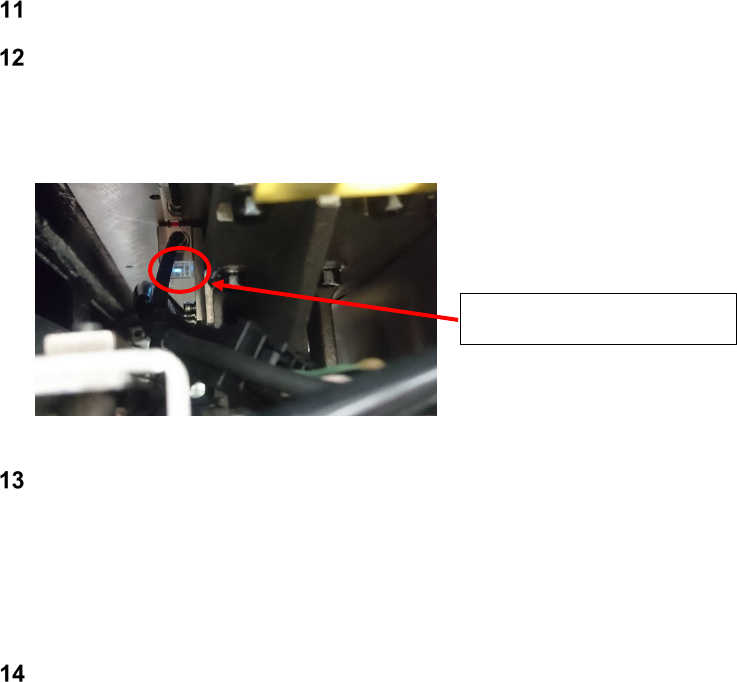

请确认此处
LED
的颜色。
第
2
章
操作顺序书
2-5.
配件更换
296
2-5-13.
更换
X
轴标尺头
必要工具
•
扭矩扳手
•
六角扳手
•
钳子
•
十字螺丝刀
•
一字螺丝刀
•
机器数据保存用
USB
•
间隙调整垫片
(
附属品
)
•
XY
校准工具
•
基准吸嘴
•
精度确认套件
•
T
型六角扳手
(
能提高作业效率
)
更换元件
•
标尺头
40159983 (XL
用
), 40159984 (XR
用
)
•
捆束带
更换作业

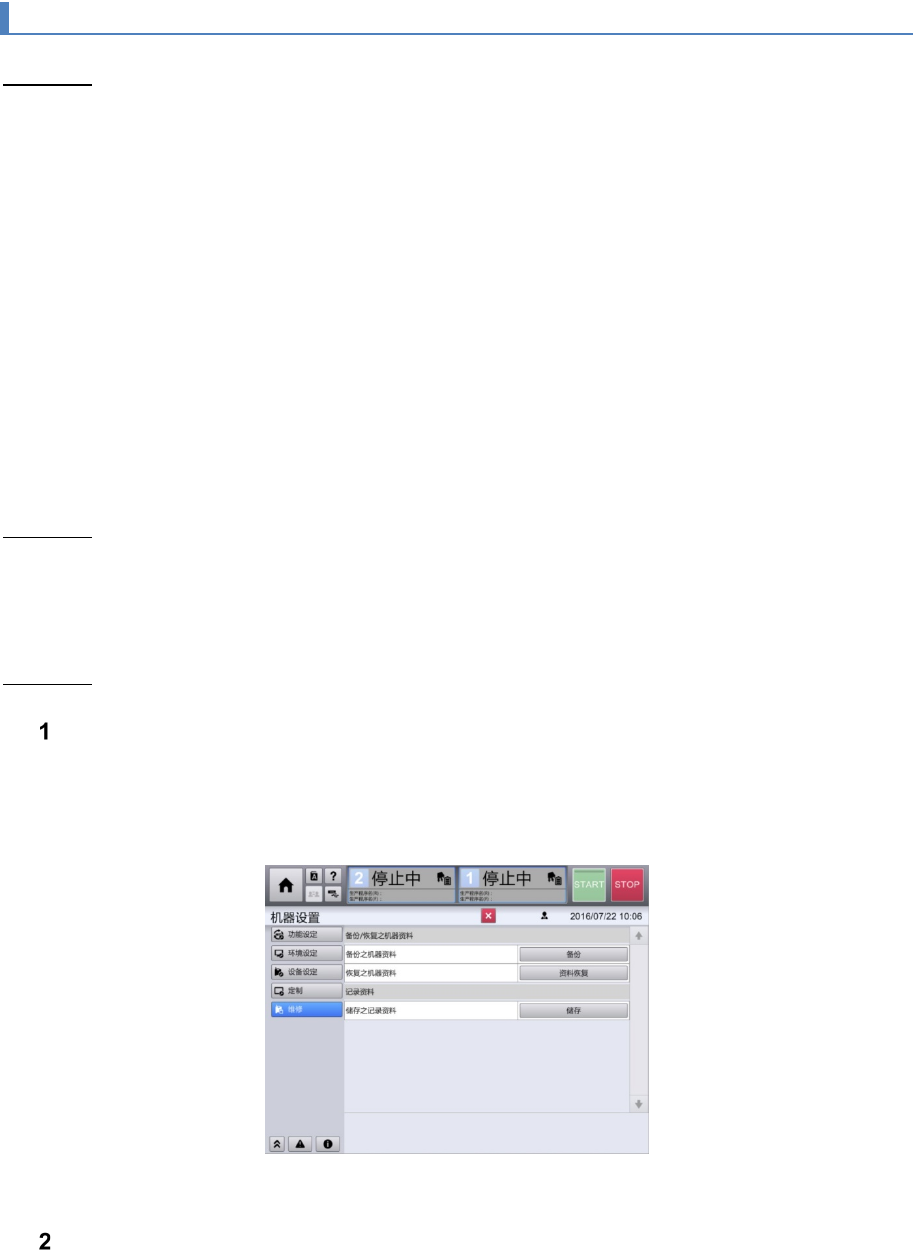

保存机器数据。
①准备 USB 存储器并连接到本体。
②从操作画面跳转到机器设置，切换为“维修”画面，保存机器数据。
保存结束后，请保管好 USB。
在手动操作画面降低两侧的工作台。
