RX-8_维修手册 - 第343页
第 3 章 布置图
第
2
章
操作顺序书
2-5.
配件更换
300
装置启动后，请确认标尺头状态显示 LED 的蓝色灯点亮。
蓝色灯闪亮时，可能是连接器部有连接错误或者标尺带有沾污等，请将装置电源置于
OFF，重新连接好连接器，并清洁标尺带。
按下异常停止开关，左右移动 X 轴，确认标尺头状态显示 LED 一直保持蓝色灯点亮。
状态显示 LED 有变化(颜色变化或者闪亮)时，请以发生变化的部分为中心清洁标尺带，
重新启动装置并再次确认。这样处理后仍有变化时，请确认发生变化部分的传感器头
和标尺带之间的间隙，需要调整时请进行调整。
更换元件后实施调整。
得到 X 轴的假设原点，实施无标志的作业。
需要执行以下作业。
・伺服调整 (得到 XY 轴假设原点，调整 X 轴伺服)
・校准(XY 轴自动校准，得到贴片行程，按吸嘴编号转写等)
・贴片测试 (不同角度的转写补正)

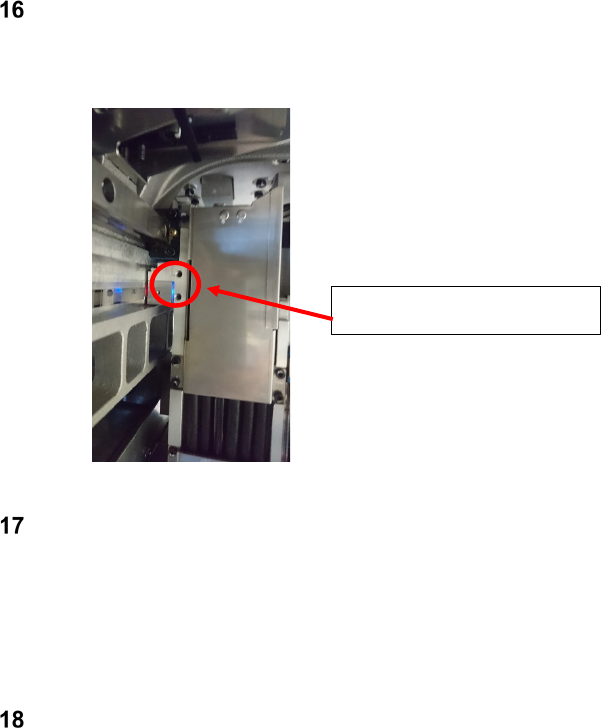

请确认此处
LED
的颜色。
第3章 布置图
第
3
章
布置图

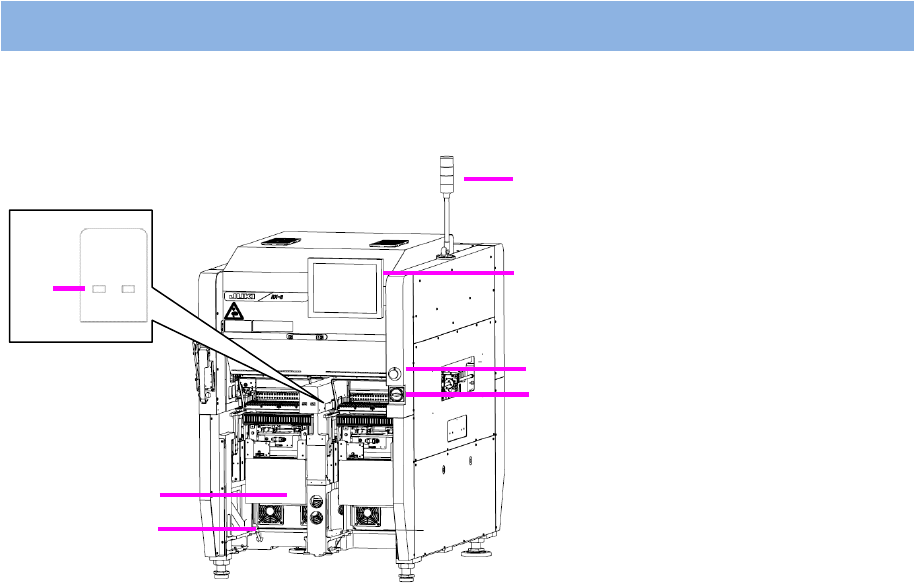

3-1.
整体图
2
3-1.
整体图
前面
(a) EMERGENCY STOP SWITCH
(b) POWER ON SWITCH
(c) SIGNAL TOWER
(d) LCD TOUCH PANEL
(e) USB PORT
(f) VACUUM PUMP (Built-in)
(g) COOLING FAN
a
b
f
h
e
c
d
