RX-8_维修手册 - 第347页
第 3 章 布置图 3- 3. 电气单元内部 5 3- 3. 电气单元内部 E BAN K RELAY PCB (RX - 8) FAN DC24 V POWER UNIT HX0069200 00 SAFET Y PCB ( RX - 8) 40257486 DC48V POWER UNIT E Z14745 2111 POWER PCB 4 0128877 TB (AC) MR TB(DC) RELAY MC
第
3
章
布置图

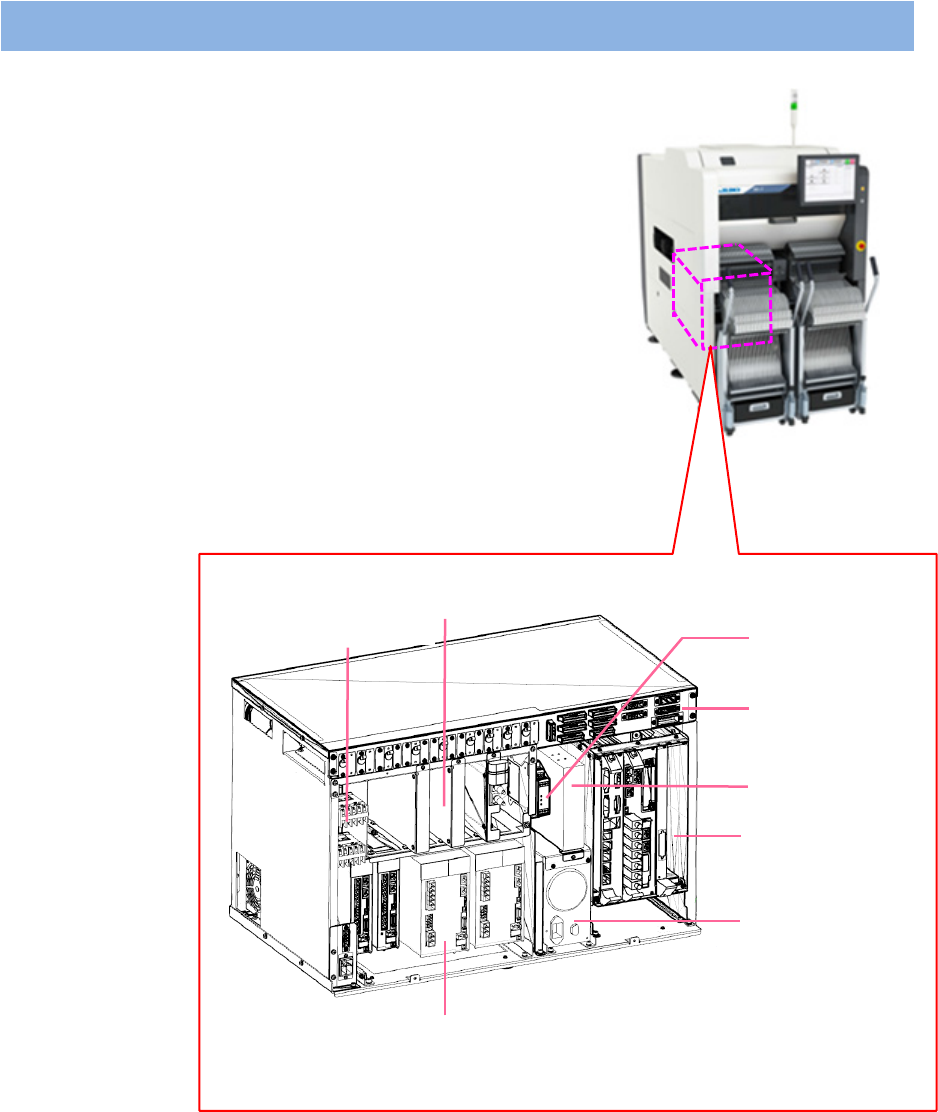

3-2.
电气单元
4
3-2.
电气单元
BOARD UNIT
POWER RELAY
SERVO UNIT
CONTROL
UNIT
CP PANEL
SAFETY UNIT
ATX POWER
BATTERY UNIT
第
3
章
布置图
3-3.
电气单元内部
5
3-3.
电气单元内部
E BANK RELAY PCB
(RX-8)
FAN
DC24V POWER UNIT
HX006920000
SAFETY PCB(RX-8)
40257486
DC48V POWER UNIT
EZ147452111
POWER PCB
40128877
TB (AC)
MR
TB(DC)
RELAY
MC
第
3
章
布置图
3-4.
电气单元
6
3-4.
电气单元
BATTERY UNIT
EZ175664711
ATX POWER UNIT
EZ146897911
4CH CAN BOARD
40254771
CPU BOARD
40247745
EXIO BOARD
40247746
POTION BOARD
(On EXIO BOARD)
40246315
SSD (On CPU BOARD)
40254920
