第 4 章设置图 4- 1. 伺服装置的设置 4 4-1- 3. S ERVO DRI VER SV3 设置（ 40249602 ） 【功能】 SERVO DRIV ER (SV3) 用于 驱动 Unit L 的 X 轴线性马达，是三 菱电机株式会社生 产的伺服驱动器。 【开关的设置】 更换伺服放大器时，必 须使用伺服放大器的 旋转式开关（ SW2 ）进行轴选择设 置。 打开伺服放大器前面板 上部的罩盖，旋转用 于选择轴的旋钮开关 （ …

100%1 / 414
第
4
章设置图
4-1.
伺服装置的设置
3
4-1-2. SERVO DRIVER SV2
设置（
40249604
）
【功能】
SERVO DRIVER (SV2)
用于驱动
Unit R
的
Y
轴线性马达，是三菱电机株式会社生产的伺服驱动器。
【开关的设置】
更换伺服放大器时，必须使用伺服放大器的旋转式开关（
SW2
）进行轴选择设置。
打开伺服放大器前面板上部的罩盖，旋转用于选择轴的旋钮开关（
SW2
），使其箭头指向「
3
」。
将旋钮开关
(SW2)
旁的
(SW1)
固定在出厂状态「
0
」。
此外，位于中间位置的的拨码开关
(SW3)
也处于出厂状态「
OFF
」。
SW2
设置为「
3
」
第 4 章设置图
4-1.
伺服装置的设置
4

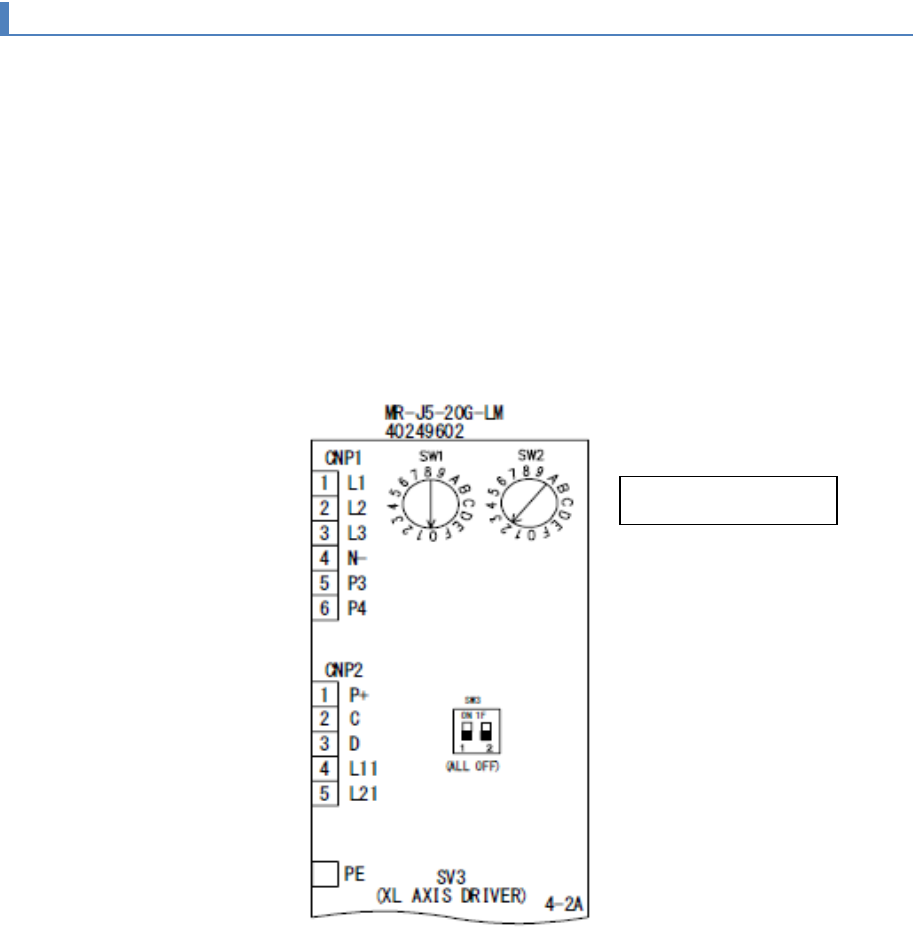

4-1-3. SERVO DRIVER SV3
设置（
40249602
）
【功能】
SERVO DRIVER (SV3)
用于驱动
Unit L
的
X
轴线性马达，是三菱电机株式会社生产的伺服驱动器。
【开关的设置】
更换伺服放大器时，必须使用伺服放大器的旋转式开关（
SW2
）进行轴选择设置。
打开伺服放大器前面板上部的罩盖，旋转用于选择轴的旋钮开关（
SW2
），使其箭头指向「
2
」。
将旋钮开关
(SW2)
旁的
(SW1)
固定在出厂状态「
0
」。
此外，位于中间位置的的拨码开关
(SW3)
也处于出厂状态「
OFF
」。
SW2
设置为「
2
」
第
4
章设置图
4-1.
伺服装置的设置
5
4-1-4. SERVO DRIVER SV4
设置（
40249602
）
【功能】
SERVO DRIVER (SV4)
用于驱动
Unit R
的
X
轴线性马达，是三菱电机株式会社生产的伺服驱动器。
【开关的设置】
更换伺服放大器时，必须使用伺服放大器的旋转式开关（
SW2
）进行轴选择设置。
打开伺服放大器前面板上部的罩盖，旋转用于选择轴的旋钮开关（
SW2
），使其箭头指向「
1
」。
将旋钮开关
(SW2)
旁的
(SW1)
固定在出厂状态「
0
」。
此外，位于中间位置的的拨码开关
(SW3)
也处于出厂状态「
OFF
」。
SW2
设置为「
1
」
