第 4 章设置图 4- 2. 真空泵热动继电器 设置 6 4- 2. 真空泵热动继电器 设置 4-2- 1. VACUUM PUM P THERMAL RELAY 、 MR1 设置（ HA006190000 ） 【功能】 MR1 是用来保护真空泵电 动机避免过负载、约束 、缺相的电磁接触器 ，附带热动继电器。 【开关的设置】 更换 MR1 时，请把热动继 电器所附带的（加热器 名称）调整旋钮对准 下述的设置。 并且，请将复位方式切 换开…
第
4
章设置图
4-1.
伺服装置的设置
5
4-1-4. SERVO DRIVER SV4
设置（
40249602
）
【功能】
SERVO DRIVER (SV4)
用于驱动
Unit R
的
X
轴线性马达，是三菱电机株式会社生产的伺服驱动器。

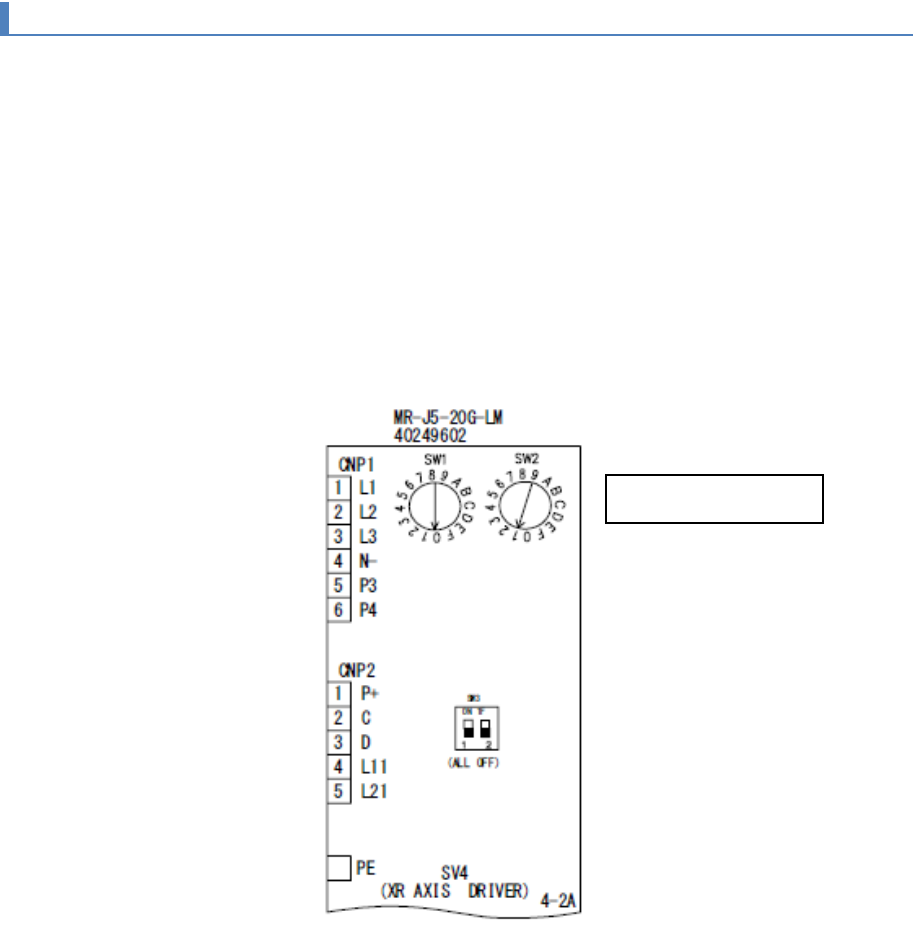

【开关的设置】
更换伺服放大器时，必须使用伺服放大器的旋转式开关（
SW2
）进行轴选择设置。
打开伺服放大器前面板上部的罩盖，旋转用于选择轴的旋钮开关（
SW2
），使其箭头指向「
1
」。
将旋钮开关
(SW2)
旁的
(SW1)
固定在出厂状态「
0
」。
此外，位于中间位置的的拨码开关
(SW3)
也处于出厂状态「
OFF
」。
SW2
设置为「
1
」
第 4 章设置图
4-2.
真空泵热动继电器设置
6
4-2.
真空泵热动继电器设置
4-2-1. VACUUM PUMP THERMAL RELAY
、
MR1
设置（
HA006190000
）
【功能】
MR1
是用来保护真空泵电动机避免过负载、约束、缺相的电磁接触器，附带热动继电器。

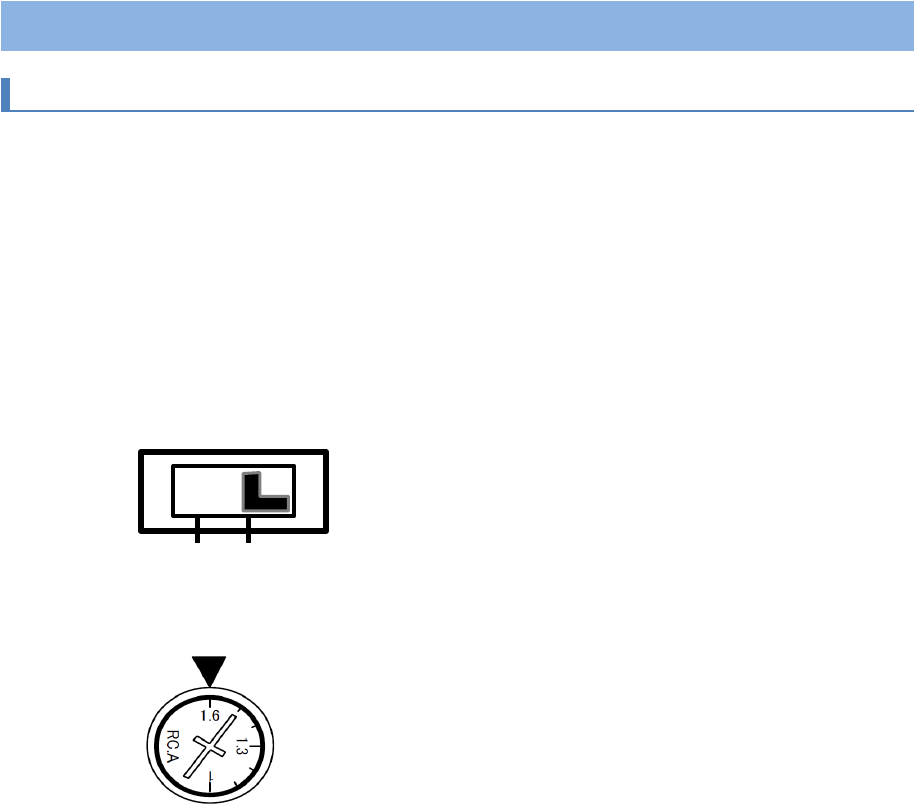

【开关的设置】
更换
MR1
时，请把热动继电器所附带的（加热器名称）调整旋钮对准下述的设置。
并且，请将复位方式切换开关对准下述的设置。
（
■
部表示开关的位置。）
H
A
复位方式切换开关
：
A
（加热器名称）调整旋钮
：
3.6
第
4
章设置图
4-3. 4CH CAN BOARD
设置
7
4-3. 4CH CAN BOARD
设置
4-3-1. 4CH CAN BOARD
设置（
40247747
）
【功能】
4CH CAN BOARD
是用于
CAN
通讯控制（主供料器）的基板。

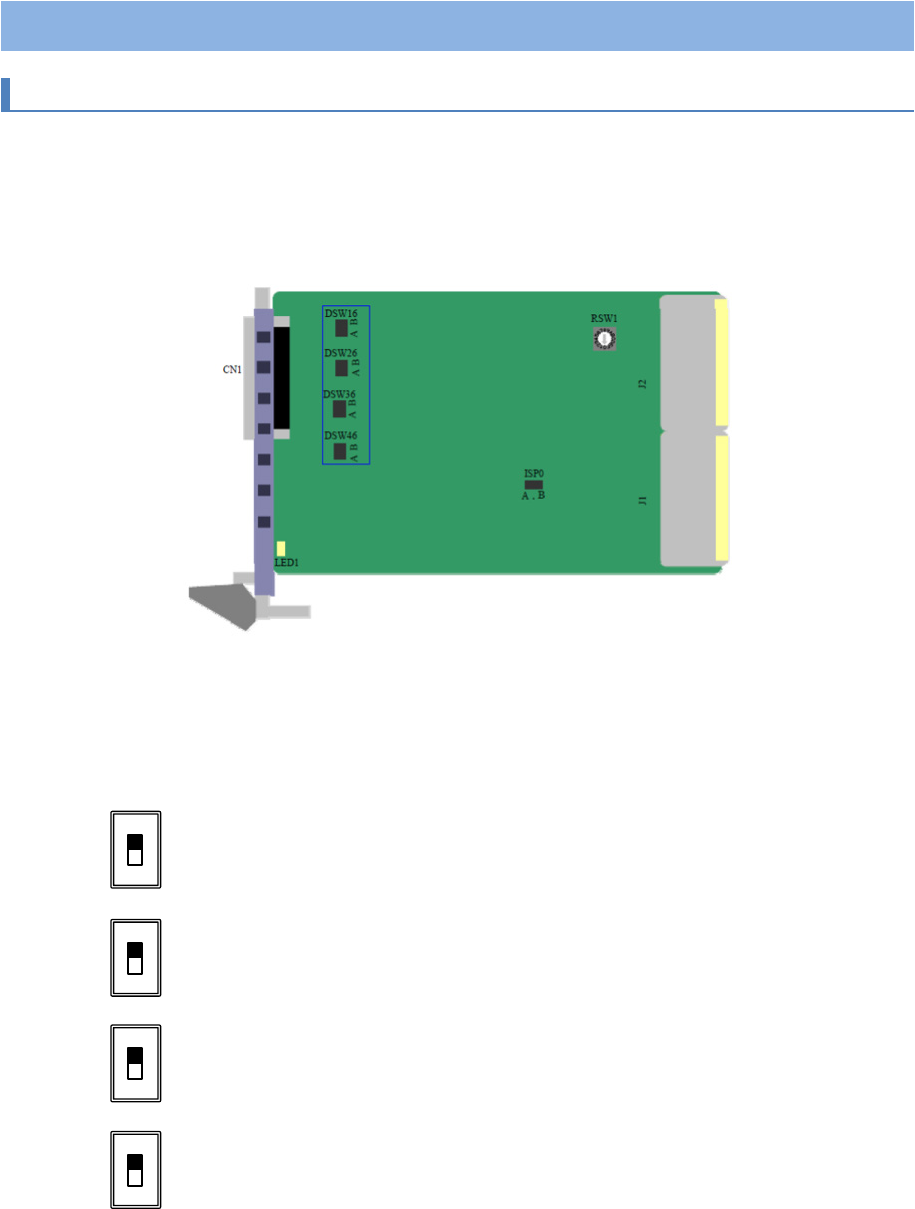

【电路板的外观】
【开关的设置】
拨码开关与初始状态不同，所以在更换基板时请务必执行设置操作。
（
■
部表示开关的位置。）
DSW16
：
B
侧
(
出厂时为
A
侧
)
DSW16
B
A
DSW26
：
B
侧
(
出厂时为
A
侧
)
DSW26
B
A
DSW36
：
B
侧
(
出厂时为
A
侧
)
DSW36
B
A
DSW46
：
B
侧
(
出厂时为
A
侧
)
DSW46
B
A
