第 4 章设置图 4- 6. 2PHA SE MOT OR PCB ASM 设置 10 4- 6. 2 PHA SE M OTOR P CB A SM 设置 4-6- 1. 2PHASE M OTOR PCB ASM 、 DRV1 ～ 3, 7 ～ 10 设置（ 40154209 ） 【功能】 2PHAS E MOTOR PCB A SM 、 C- DR V1 ～ 3 ， 7 ～ 10 是传送带电动机驱 动器。 【电路板的外观】 【驱动…
第
4
章设置图
4-5. CONVEYOR
板设置
9
4-5. CONVEYOR
板设置
4-5-1. CONVEYOR PCB ASM
设置（
40252617
）
【功能】
CONVEYOR PCB ASM
是控制传送带搬送马达启动器，以及控制传送带周边
I/O
的基板。
【电路板的外观】
【开关的设置】
拨码开关在交货时已设置好，更换电路板时请进行确认作业。
（
■
部表示开关的位置。）
SW2
1
2
SW1-1 : ON
SW1-2 : OFF
SW1-3 : OFF
SW1-4 : OFF
SW2
3
4
ON
第 4 章设置图
4-6. 2PHASE MOTOR PCB ASM
设置
10
4-6. 2PHASE MOTOR PCB ASM
设置
4-6-1. 2PHASE MOTOR PCB ASM
、
DRV1
～
3, 7
～
10
设置（
40154209
）
【功能】
2PHASE MOTOR PCB ASM
、
C-DRV1
～
3
，
7
～
10
是传送带电动机驱动器。
【电路板的外观】
【驱动器装置的配置】
※从装置背侧见到的配置
DRV8
DRV2 DRV10
DRV3 DRV7
DRV1 DRV9
SW3
SW2
第
4
章设置图
4-6. 2PHASE MOTOR PCB ASM
设置
11

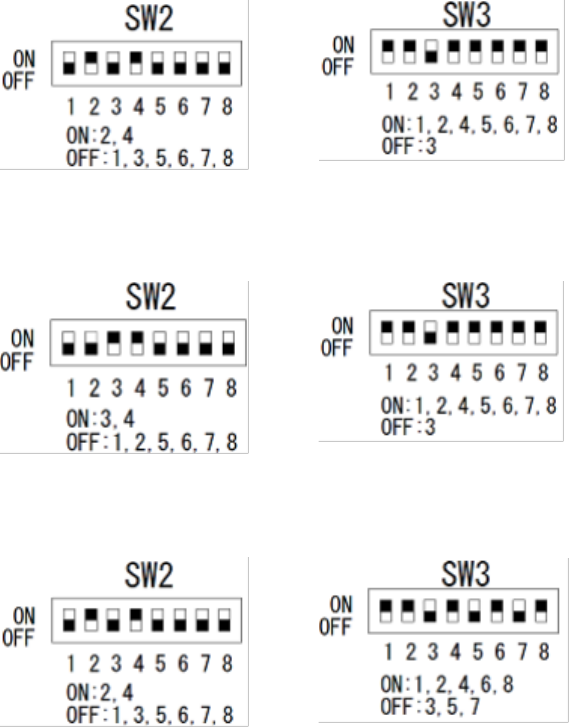

【开关的设置】
在更换基板时，需根据所更换的
DRV
编号进行开关设置。
（
■
部表示开关的位置。）
■
DRV1,DRV2
■
DRV3
■
DRV7
～
10
