RX-8_维修手册 - 第374页
第 5 章 配管 图 5- 1. 总体配管图 4 5-1- 2. 更换台车升降机周围 空气配管图
第
5
章
配管图
5-1.
总体配管图
3

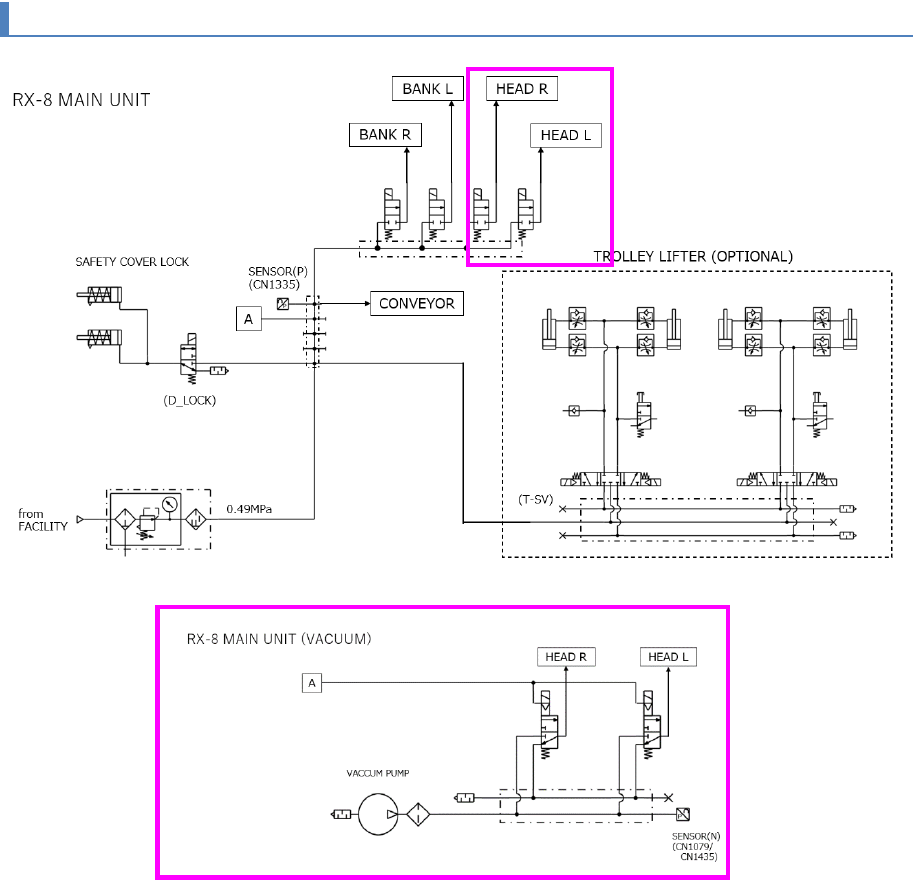

5-1-1.
X 轴・Y 轴・贴装头方面供给配管图
第
5
章
配管图
5-1.
总体配管图
4

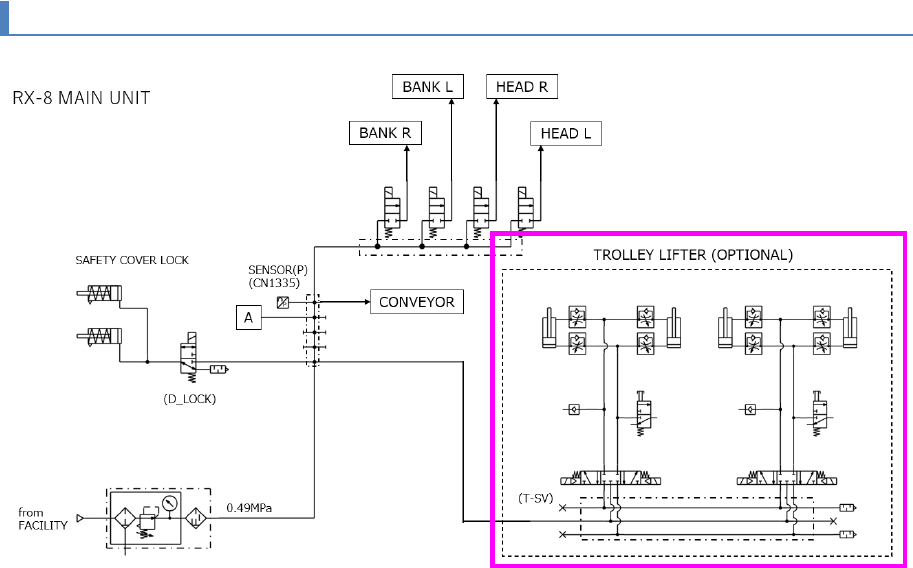

5-1-2.
更换台车升降机周围空气配管图
第
5
章
配管图
5-1.
总体配管图
5
5-1-3.
锁门用空气配管图
第 5 章 配管 图 5- 1. 总体配管图 4 5-1- 2. 更换台车升降机周围 空气配管图
