第 2 章 操作顺序书 2- 1. 治具列表 8 治具名称／ 图编号 用途 Main shaft fasteni ng wrench / 4 0243721 ( 1) • 把零件安装到主轴上时 用来固定 Spool sw itching loa d check jig / 4025574 7 ( 1) • 确认对 转塔 滑阀施加的 拉伸力和按压力的工具 • 安装在推拉力计的前端 , 测量滑阀的切换负载。 Valve switc hing…
第
2
章
操作顺序书
2-1.
治具列表
7

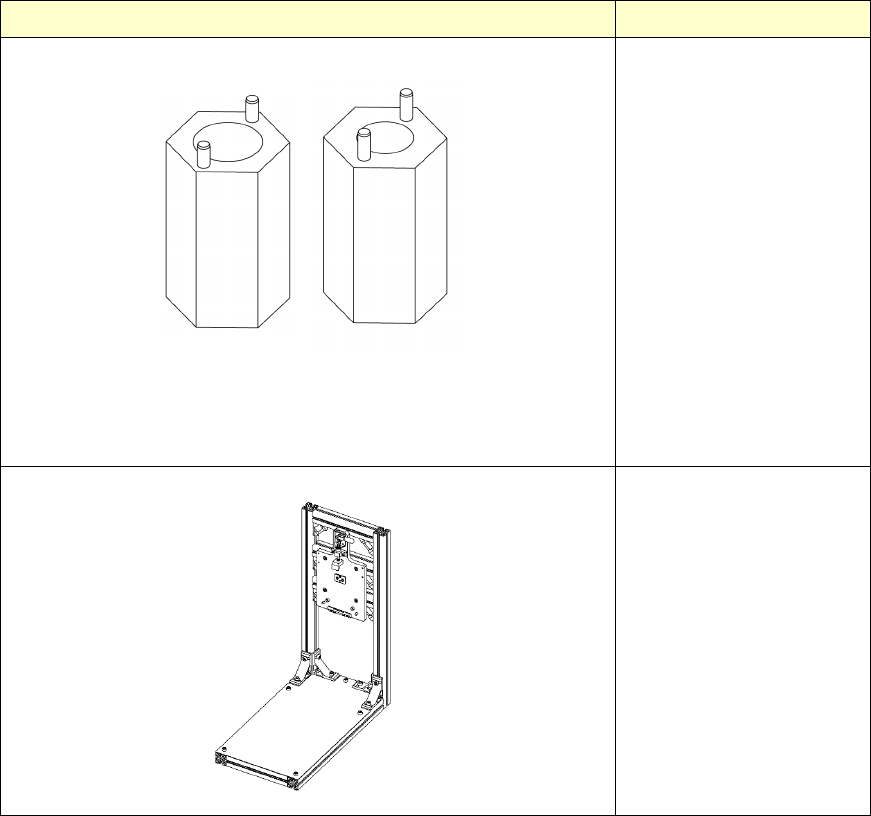

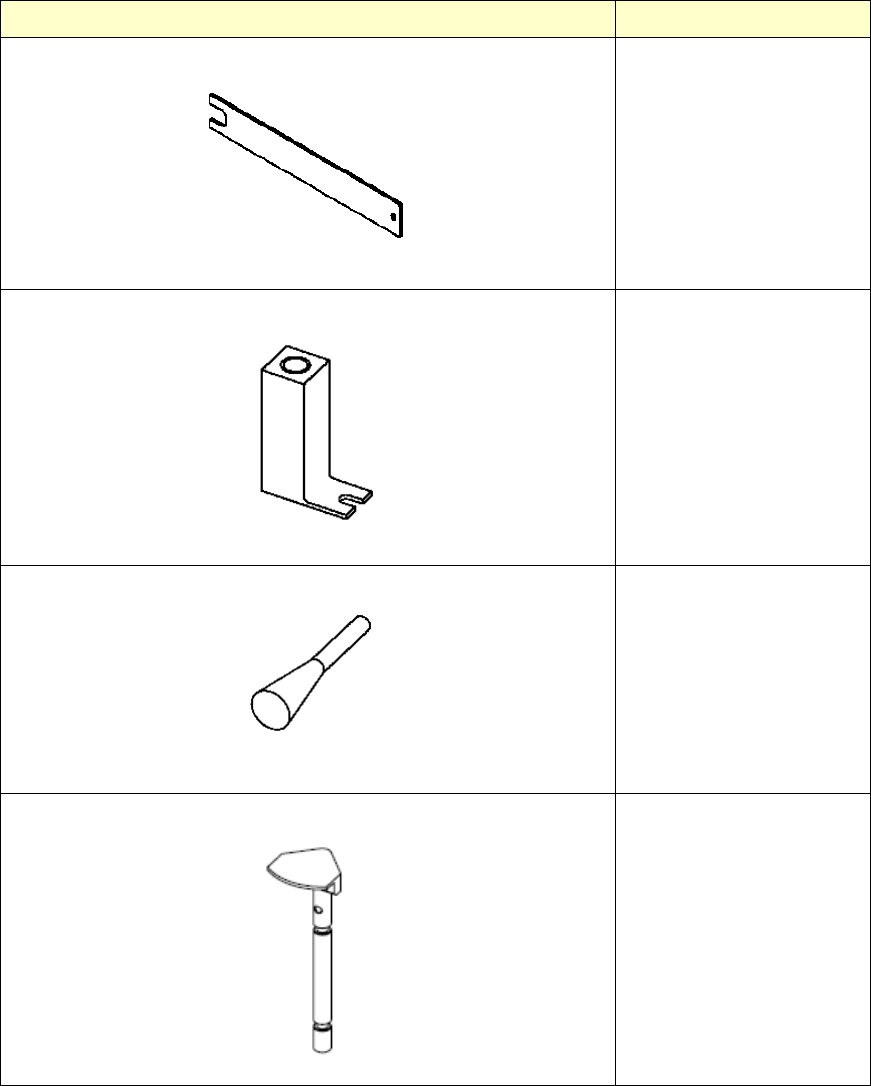

治具名称／图编号
用途

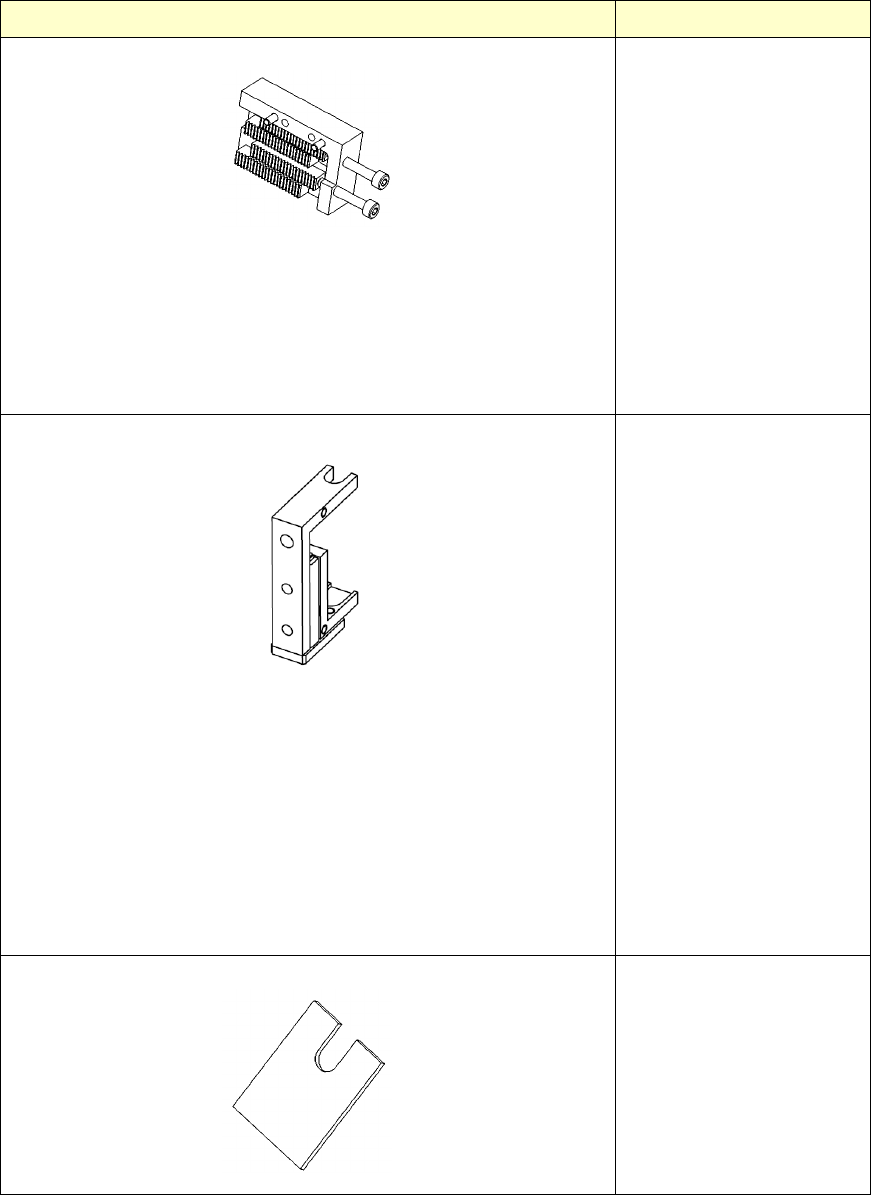

RTRN gear adjustment jig assembly / 40258980 (1 set)
Component parts
•
Gear adjustment jig base / 40241709 (1)
•
Rack (B)/ EZ327814901 (2)
•
Hexagon socket bolt M3 L=25 / SM6032502TN (2)
•
Hexagon socket bolt M2.5 L=6 / SM6850602TN (4)
•
RTRN
齿轮的调整
Nozzle shaft collar fixing jig / 40255578 (1 set)
Component parts
• Nozzle shaft jig_1 / 40242563 (1)
• Nozzle shaft jig_2 / 40242564 (1)
• Nozzle shaft jig_3 / 40242574 (1)
• Precision ball slide (BSP720SL) / 40242593 (1)
• Spring (DE577) /40242594 (1)
• Hexagon socket head cap bolt (M2X3 SUS) / EZ471872101
(8)
•
将吸嘴轴环安装到转塔
JIG, SET DRIVING GEAR / EZ453431501 (1)
•
将驱动齿轮装到电动机
上时用来决定安装位置
的垫铁
第
2
章
操作顺序书
2-1.
治具列表
8
治具名称／图编号
用途
Main shaft fastening wrench / 40243721 (1)
•
把零件安装到主轴上时
用来固定
Spool switching load check jig / 40255747 (1)
•
确认对转塔滑阀施加的
拉伸力和按压力的工具
•
安装在推拉力计的前端
,
测量滑阀的切换负载。
Valve switching guide jig / 40255748 (2)
•
将
LM
导轨安装在阀门
切换单元的工具。
Valve spool jig / 40256932 (1)
•
阀门切换传感器的调节
工具
第
2
章
操作顺序书
2-1.
治具列表
9
治具名称／图编号
用途
Set collar socket assembly / 40259024 (1set)
Component parts
•
Set collar socket 1 jig / 40246528 (1)
•
Set collar socket 2 jig / 40246529 (1)
•
拧紧主轴环时使用的工
具
P20 head fixing jig / 40255580 (1 set)
•
贴片头装置装配用的台
